12
Проверка/техобслуживание
Logamax U044 - Оставляем за собой право на изменения.
41

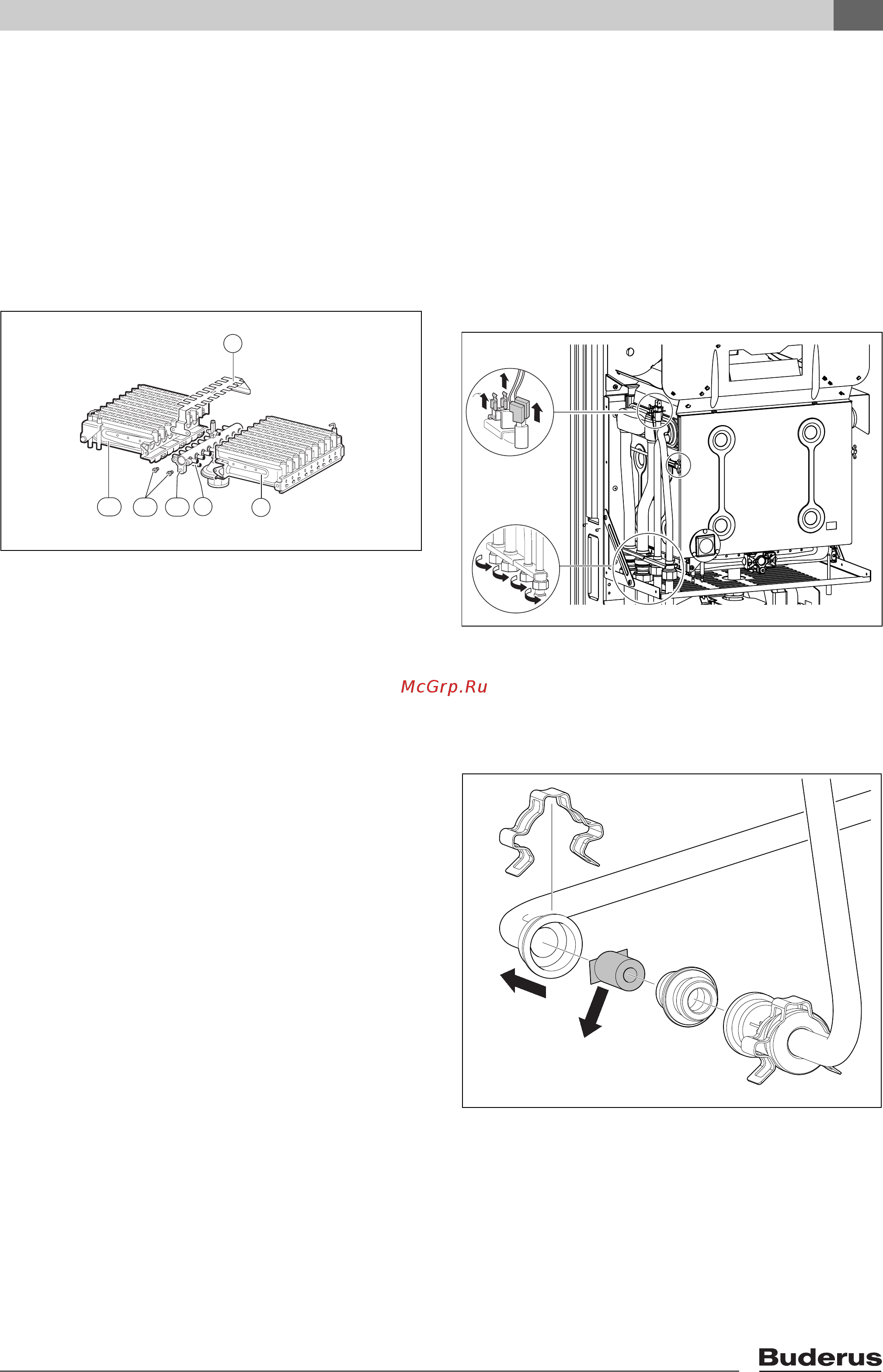

B Отвернуть винты (Æ рис. 32, [11]).
B Снять перемычку [7] розжига.
B Отвернуть винты в точках крепления [9]. Снять
левую [12] и правую половину горелки [8] с
форсунок [10].
B Очистить горелку щеткой, чтобы убедиться в
отсутствии загрязнения на ламелях и
форсунках. Ни в коем случае не очищать
форсунки металлической щеткой.
B Проверить настройки подачи газа (Æ стр. 33).
Рис 32
7 Перемычка перекрестного розжига
8 Горелка (правая часть)
9 Точки крепления для коллектора форсунок
10 Коллектор форсунок
11 Винты для крепления перемычки перекрестного
розжига
12 Горелка (левая часть)
12.2.2 Очистка нагревательного блока
B Снять переднюю стенку камеры сгорания и
горелку (Æ рис. 30).
B Снять кабели, развинтить резьбовые
соединения и выдвинуть нагревательный блок
вперед.
B Погрузить нагревательный блок в воду,
очистить его моющим средством, а затем снова
установить.
B Осторожно выпрямить согнувшиеся ламели на
нагревательном блоке.
Рис 33
12.2.3 Фильтр в трубе холодной воды
B Отвернуть трубу холодной воды (Æ рис. 3, [24],
стр. 10) и проверить загрязненность сетчатого
фильтра (Æ рис. 34).
Рис 34
6 720 611 347-39.1O
12
7
8
11 10
9
1.
2.
6 720 613 077-05.1O
1.
2.
3.
6 720 613 076-19.1O
