12
Проверка/техобслуживание
Logamax U044 - Оставляем за собой право на изменения.
42

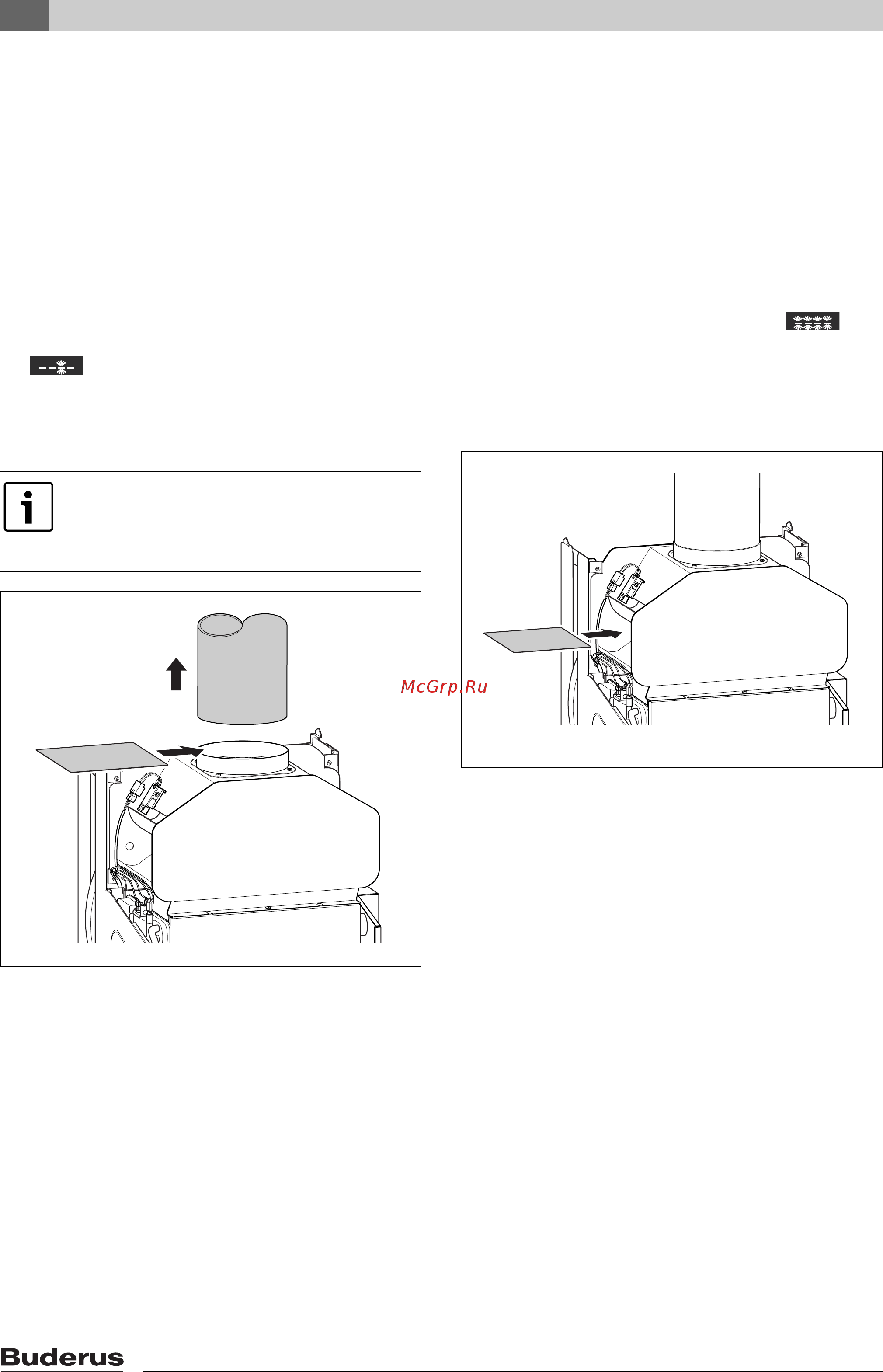

12.2.4 Проверка контроля тяги
Контроль тяги (2) на защитном коллекторе
дымовых газов, Æстр. 10.
B Включить прибор и ввести его в действие.
B Настроить прибор на макс. номинальную
тепловую мощность,
(Æ стр. 36).
B Поднять трубу для отвода дымовых газов и
закрыть пластиной патрубок подключения
трубы для отвода дымовых газов.
B Спустя менее 2 минут прибор отключается.
На индикации температуры мигает 60°
()..
B Снять пластину и вновь установить трубу для
отвода дымовых газов.у.
Прибл. через 12 минут прибор автоматически
возобновляет работу.
Рис 35
Контроль тяги (6) на камере сгорания,
Æ стр. 10.
B Включить прибор и ввести его в действие.
B Настроить прибор на максимальную
номинальную теплопроизводительность,
(Æ страница 36) и прогнать в течение 10 минут.
B Установить пластину между предохранителем
потока.
B По истечение примерно 10-12 минут прибор
отключится.
На индикации температуры мигает ( ).
B Удалить пластину.
Примерно через 10 минут прибор автоматически
снова включится.
B Вернуться к стандартному режиму работы,
Æ стр. 34.
Рис 36
Вы можете сбросить 10-минутную
задержку включения, выключив и
снова включив прибор
соответствующей кнопкой.
1.
2.
6 720 613 085-37 .1O
6 720 613 085-38.1O
