9
Перенастройка на другой вид газа
Logamax U044 - Оставляем за собой право на изменения.
35
9.2 Переоборудование на другой вид
газа
Комплект переналадки на другой вид газа
Соблюдать инструкцию, входящую в комплект
деталей для переоборудования на другой вид газа.
B Выключить прибор кнопкой включения/
выключения.
B Закрыть газовый кран.
B Снять кожух (см. раздел «Монтаж прибора»).
B Снять крышку воздушной камеры
(Æ глава 12.2).
B Демонтировать горелку (Æ рис. 29, [2] и [8]/
Æ глава 12.2.1).
B Заменить форсунки [6].
B Установить горелку (Æ рис. 29, [2] и [8]).
B Установить переключатели DIP по таблице 11.
B Проверить герметичность всех
демонтированных/монтированных деталей.
B Под заводской табличкой приклеить наклейку с
видом газа.
B Ввести прибор в действие и выполнить
настройку подачи газа в соответствии с
главой 9.1.

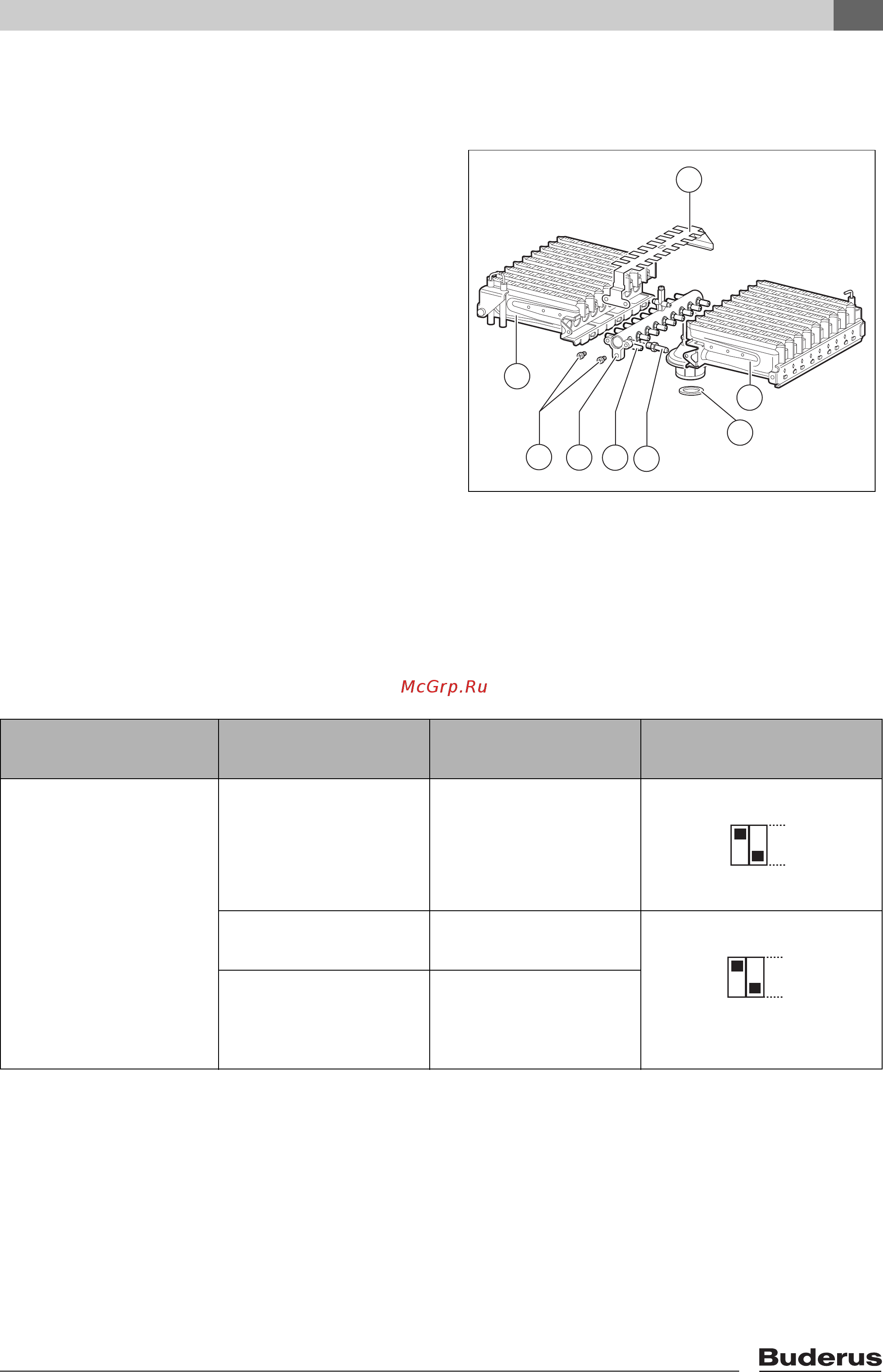

Рис 29
1 Распределитель теплового потока
2 Горелка (левая половина)
3 Винты крепления распределителя теплового
потока
4 Газовый коллектор
5 Точки крепления коллектора форсунок
6 Форсунка
7 Уплотнение
8 Горелка (правая половина)
6 720 613 639-43.1O
1
8
5
2
3
4
7
6
Котел Переход на
Комплект
переналадки
Положение
переключателей DIP
U044-24K
Сжиженный газ 8 716 012 610 0
Природный G20
20 мбар
8 716 012 719 0
Природный G20
13 мбар
8 716 013 560 0
Таб. 11
OFF
ON
1
2
6 720 617 423-28.1O
OFF
ON
1
2
6 720 617 423-28.1O
