6
Электрические соединения
Logamax U044 - Оставляем за собой право на изменения.
25
6.2.3 Подключить регулятор включения и
отключения напряжения 230 вольт
Регулятор должен быть рассчитан на сетевое
напряжение (от отопительного котла) и не должен
иметь собственного заземления.
B Удалить перемычку между TH1 и TH2.
B Проложить кабель через кабельный ввод и
подключить регулятор к TH1 и TH2.

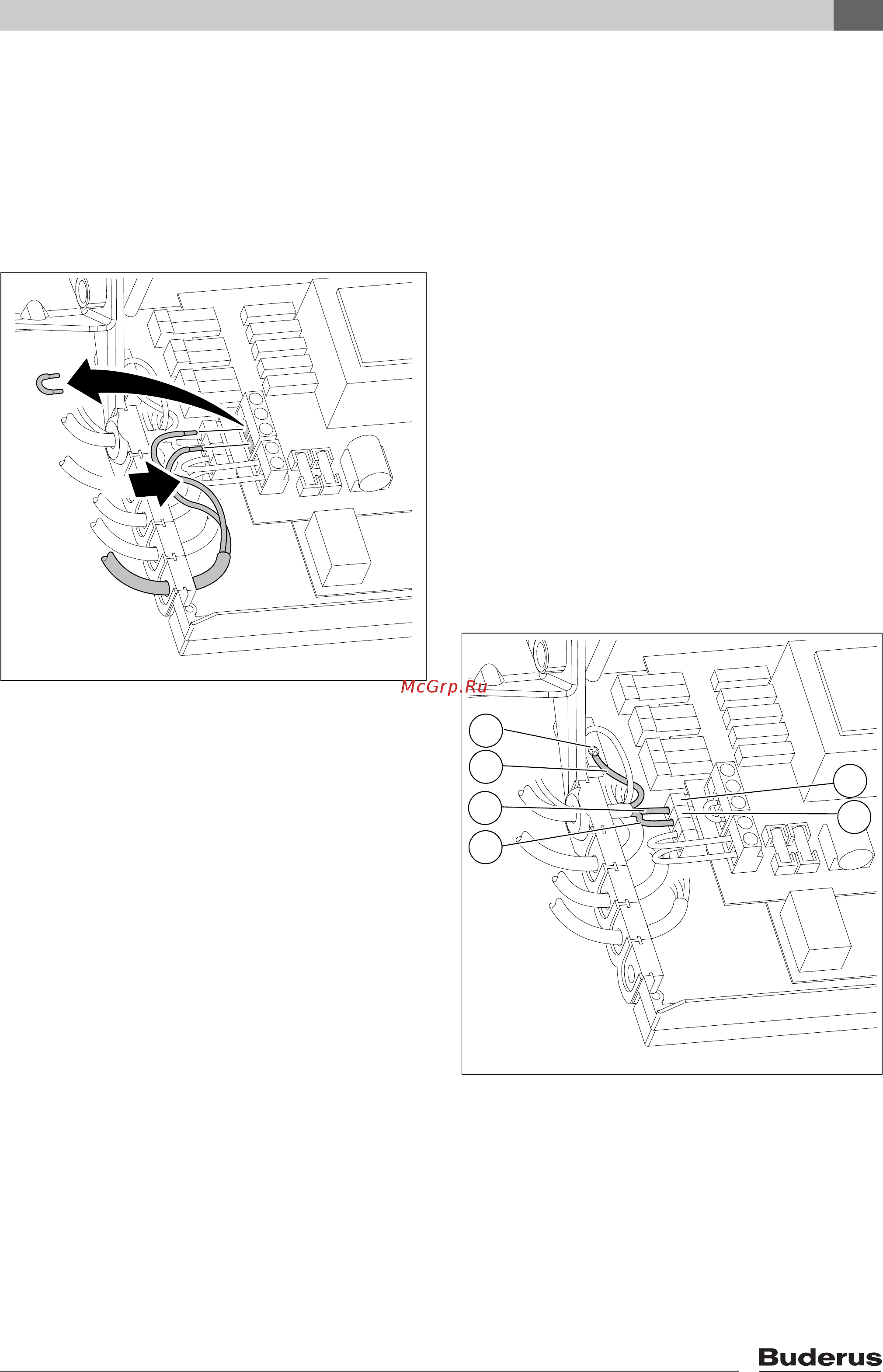

Рис 14 Подключение (230 В переменного тока,
удалить перемычку между TH1 и TH2)
6.2.4 Замена кабеля сетевого питания
• Для защиты от брызг (IP) всегда нужно
прокладывать кабель через кабельный ввод.
• Можно использовать следующие типы кабелей:
– NYM-I 3 x 1,5 мм
2
– HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или
душа; зоны 1 и 2 согласно VDE 0100, часть
701)
– HO5VV-F 3 x 1,0 мм
2
(не использовать в
непосредственной близости от ванны или
душа; зоны 1 и 2 согласно VDE 0100, часть
701).
B Проложить кабель через кабельный ввод и
выполнить подключения следующим образом:
– зеленый и желто-зеленый провод [2] к
массе [1]
– синий сетевой провод [3] к клеммной
колодке [5]
– коричневый сетевой провод [4] к клеммной
колодке [6]
Жила для подключения к заземляющей шине
должна еще провисать, когда все другие уже
натянуты.
Рис 15 Подключение сетевого кабеля 230 В
перем. тока
1 Соединение на корпус
2 Зеленый или желто-зеленый провод
3 Синий сетевой провод
4 Коричневый сетевой провод
5 Подключение к клеммной колодке
6 Подключение к клеммной колодке
TH1
TH2
N
L
2.
1.
6 720 613 639-17.2O
6 720 613 639-18.1O
TH1
TH2
N
L
1
2
3
4
5
6
