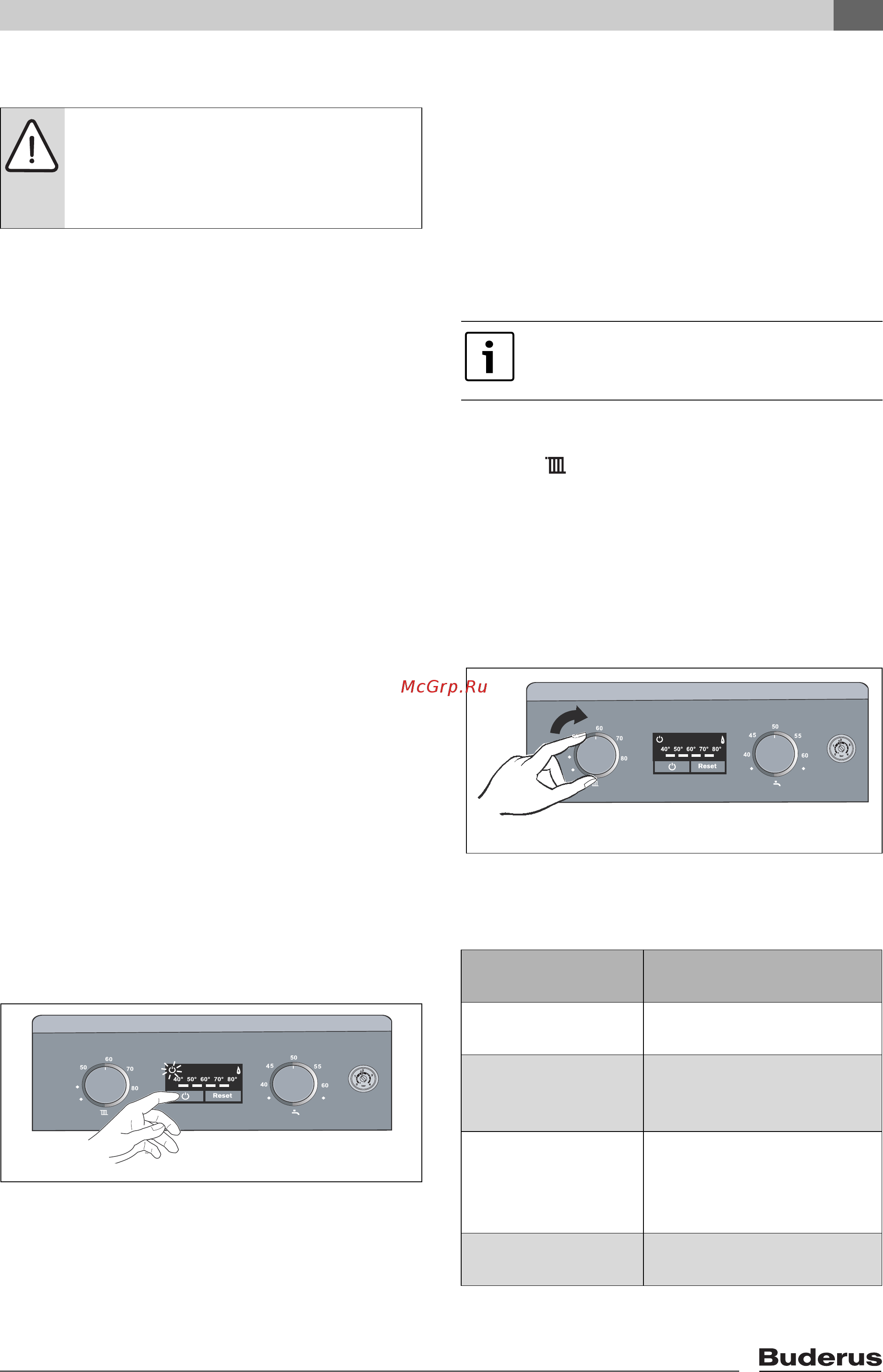

Ввод в эксплуатацию
Logamax U044 - Оставляем за собой право на изменения.
27
7.1 Перед вводом в эксплуатацию
B Отрегулировать предварительное давление
расширительного бака на статическую высоту
отопительной системы (Æ глава 8.1, стр. 30).
B Открыть вентили радиаторов.
B Открыть кран холодной воды (Æ рис. 16, [11]).
B Открыть сервисные краны [10] и [14] и заполнить
отопительную систему через встроенное
устройство для заполнения [15] до 1 - 2 бар,
после этого закрыть кран.
B Удалить воздух из радиаторов.
B Снова наполнить отопительную установку до
давления 1-2 бара.
B Открыть и оставить открытым автоматический
воздушный клапан [8] отопительного контура.
B Проверить, соответствует ли указанный на
фирменной табличке вид газа имеющемуся
газоснабжению.
Настройка на номинальную тепловую
нагрузку согласно TRGI 1986, раздел 8.2 не
требуется.
B Открыть газовый кран [12].
7.2 Включение / выключение
прибора
Включение
B Включить прибор при помощи кнопки
включения/выключения.
Горит индикатор работы. Индикация
температуры показывает температуру в
подающей линии системы отопления.
Контрольная лампочка работы горелки горит
только при работающей горелке. При запросе на
тепло, вскоре после включения происходит
розжиг горелки.
Рис 17
Выключение
B Выключить прибор при помощи кнопки
включения/выключения.
Индикатор работы гаснет.
B При выключении котла на длительное время:
Обеспечить защиту от замерзания (Æ глава 7.8).
7.3 Включение отопления
Температура подающей линии может быть
установлена в диапазоне от 40 °C до 82 °C.
B Подобрать максимальную температуру подачи
воды с помощью регулятора температуры
подачи в отопительной системе:
– теплый пол: например, 50
– низкотемпературный режим отопления:
например, 70
– отопление с температурой в подающей линии
до 82 °C:80
Индикация температуры показывает
фактическую температуру в подающей линии
системы отопления.
Рис 18
При работающей горелке горит контрольная
лампочка.
ОCTOPOЖНО: Ввод в эксплуатацию
без воды приводит к повреждению
котла!
B Эксплуатация котла без воды
запрещена.
6 720 614 740-13.1O
Для систем отопления «теплый пол»
соблюдать максимальные допустимые
температуры подающей линии.
Положение
Температура подающей
линии
z Крайнее левое
положение
летний режим
z Риска стоит
горизонтально
слева
около 40 °C (защита от
замораживания)
от 50 до 80 Значение шкалы
соответствует
необходимой
температуре на выходе
z Крайнее правое
положение
около 82 °C
Таб. 7
6 720 614 740-14.1O
