12
Проверка/техобслуживание
Logamax U044 - Оставляем за собой право на изменения.
40
12.2 Описание различных рабочих
шагов
12.2.1 Очистка поддона горелки, форсунок и
горелки
B Ослабить два верхних винта (1) и два
барашковых винта (2) по бокам.
B Выдвинуть крышку камеры горелки (3) вперед.

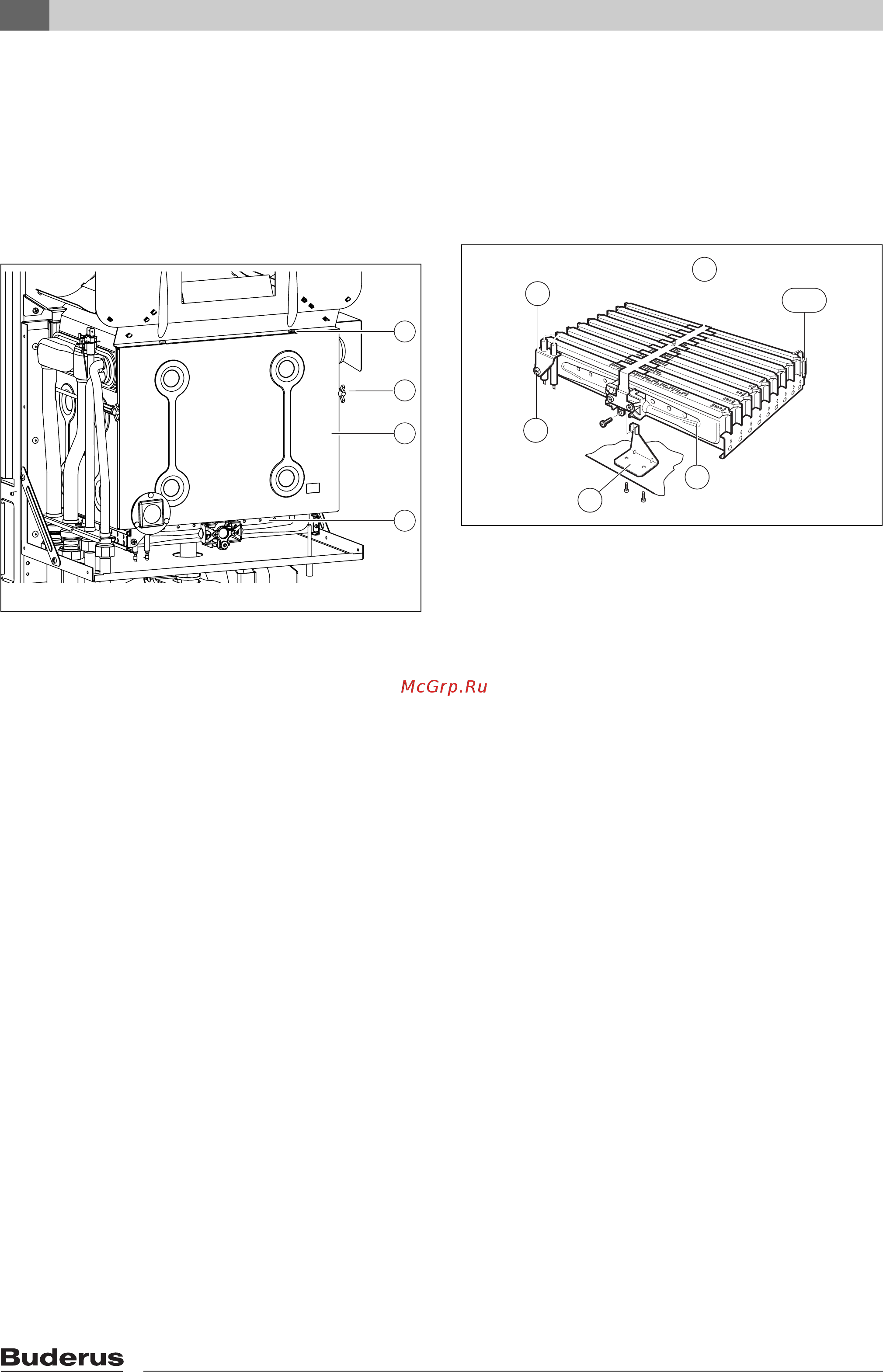

Рис 30 Открывание горелки
1 Верхние винты крышки камеры сгорания
2 Крышка камеры сгорания
3 Нижние винты крышки камеры сгорания
4 Группа горелок
B Осторожно отсоединить штекерный разъем на
запальных электродах (Æ рис. 31, [1]).
B Осторожно отсоединить штекерный разъем на
электроде контроля пламени [5].
B Отсоединить крепежный уголок [3].
B Отвернуть накидную гайку под горелкой и снять
узел горелки [4].
Рис 31 Узел горелки
1 Узел запального электрода
2 Крепежный винт узла запального электрода
3 Крепежный уголок
4 Узел горелки
5 Электрод контроля пламени
6 Крепежный винт электрода контроля пламени
7 Перемычка перекрестного розжига
4
1
2
3
6 720 613 077-04.1O
6 720 610 356-44.1O
1
7
2
3
4
5+6
