9
Перенастройка на другой вид газа
Logamax U044 - Оставляем за собой право на изменения.
33
9 Перенастройка на другой вид газа
Заводская настройка котлов, работающих на
природном газе, соответствует H (G20).
Настройка опломбирована изготовителем.
Настройка на номинальную тепловую нагрузку и
на минимальную тепловую нагрузку согласно TRGI
1986, раздел 8.2 не требуется.
Природный газ
• Отопительные котлы группы природного газа
Н опломбированы с заводской установкой
индекса Воббе 15 кВтч/м3 и
присоединительного давления 13 мбар.
Если прибор должен работать на газе,
отличающемся от указанного на заводской
табличке, то нужно установить комплект
переналадки (Æ глава 9.2).
9.1 Настройка подачи газа
(природный и сжиженный газ)
9.1.1 Подготовка
B Откинуть Cotronic вниз (Æ глава 6.2.1).
Настройку всегда следует выполнять вначале при
максимальной, а затем при минимальной тепловой
мощности.
B Для обеспечения теплоотдачи открыть вентили
радиаторов или точку отбора горячей воды.

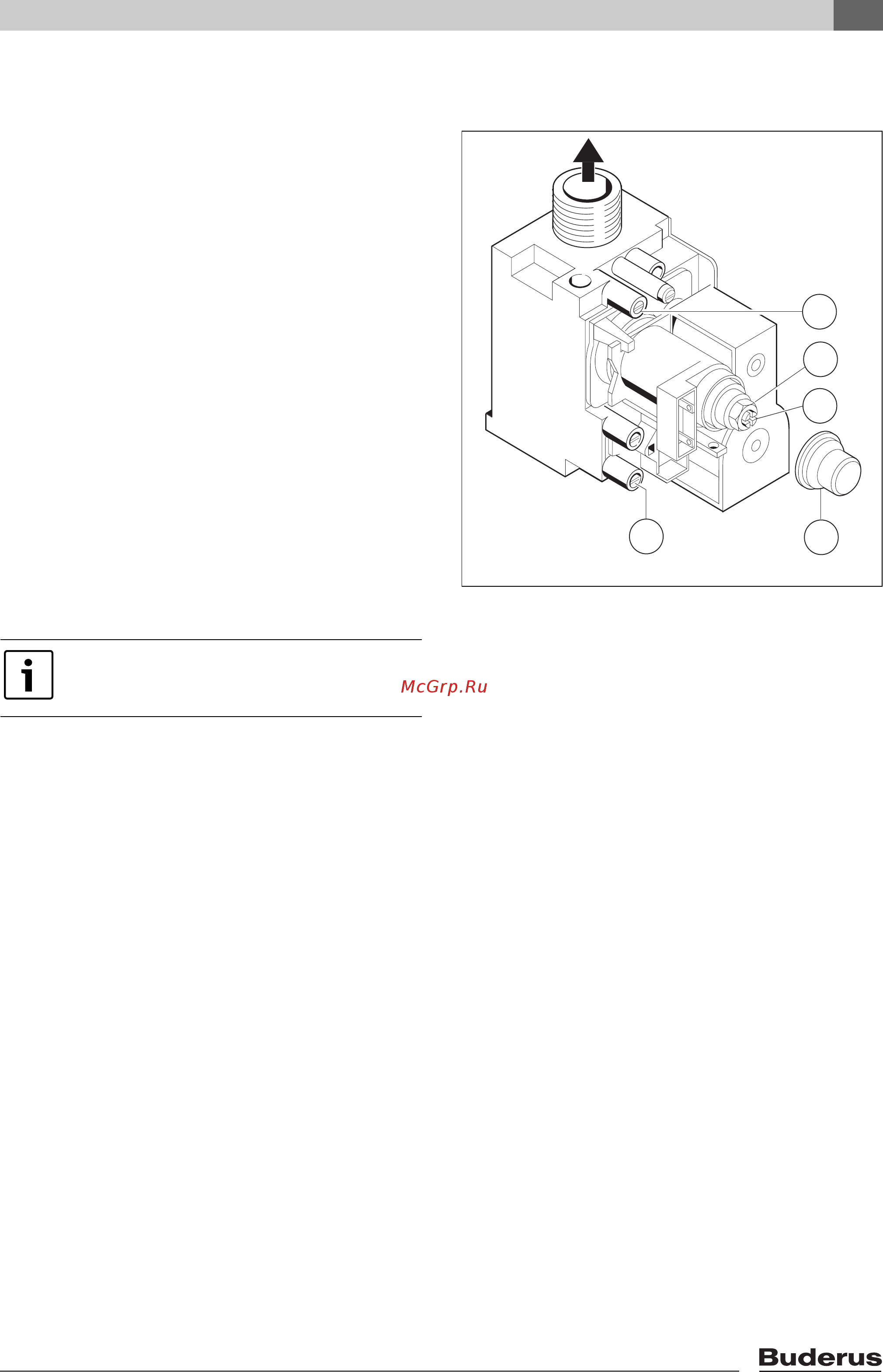

Рис 28
1 Измерительный штуцер (давление перед
форсунками)
2 Регулировочный винт максимального расхода газа
3 Регулировочный винт минимального расхода газа
4 Крышка
5 Штуцер для измерения давления подаваемого газа
Использовать для настройки газа
принадлежность № 8 719 905 029 0.
6 720 613 639-40.1O
2
3
4
5
1
