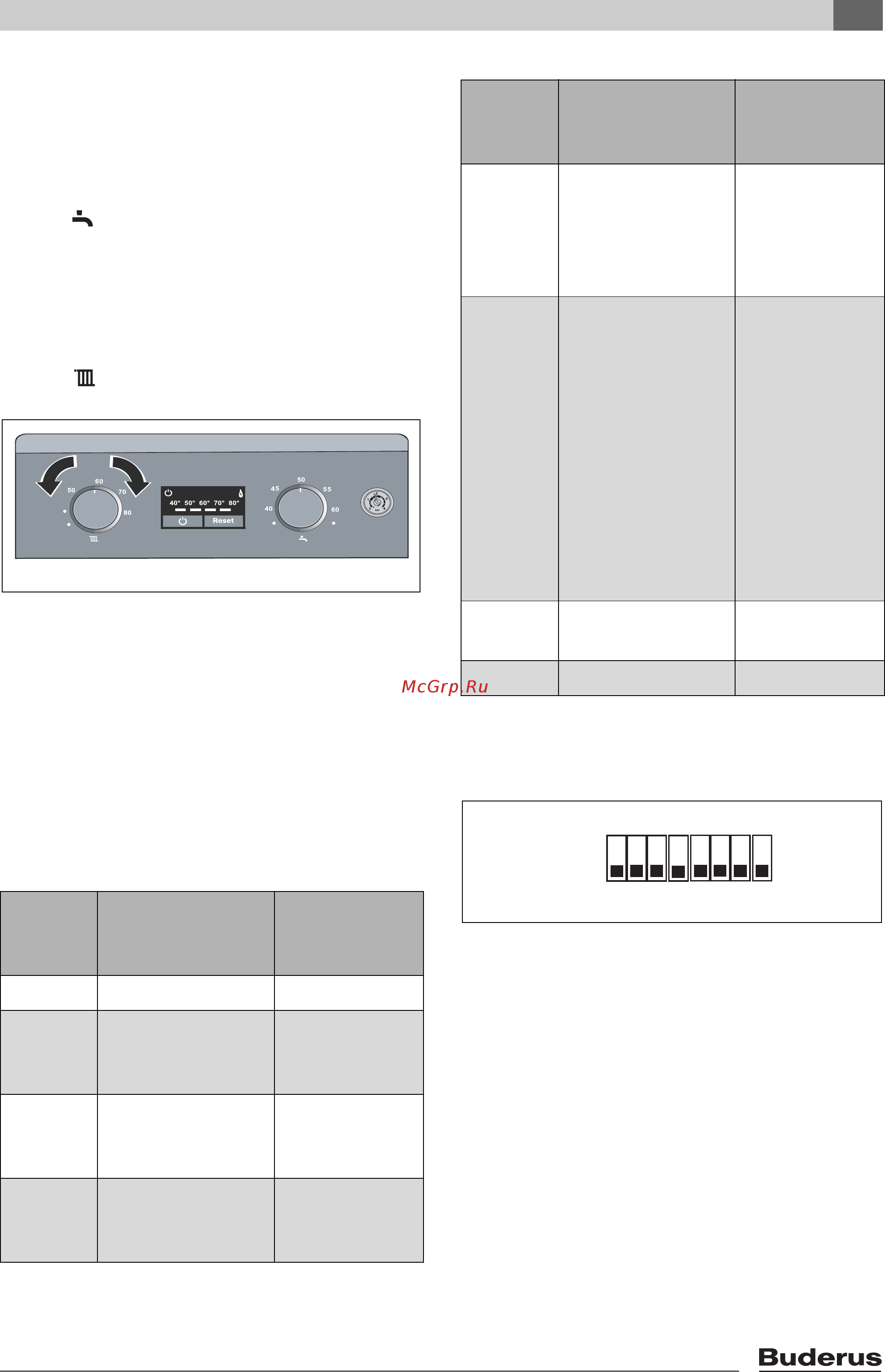

![Buderus Logamax U044-24K [31/48] Íàñò²îéêà ïå²åêë àòåëøìè dip](/views2/1251133/page31/bg1f.png)
8
Индивидуальная настройка
Logamax U044 - Оставляем за собой право на изменения.
31
B Отвернуть уплотнительный винт штуцера для
измерения давления перед форсунками
(Æ рис. 28, [1], стр. 33) и подсоединить
U-образный манометр.
B Проверьте, прибор должен быть включен.
B Установить регулятор температуры горячей
воды в среднее положение (Æ рис. 26).
B Удерживать нажатой кнопку Сброс до тех пор,
пока не загорятся один за другим светодиоды
температурной индикации.
B Выбрать из таблицы на стр. 45 мощность в кВт и
соответствующее давление перед форсунками.
B Вращая регулятор температуры подающей
линии , установить нужное давление перед
форсунками.
Рис 26
B Записать теплопроизводительность в кВт в акт
сдачи прибора в эксплуатацию (Æ стр. 47).
B Кнопку reset (сброс) удерживайте нажатой
(минимум 5 секунд) до тех пор, когда
светодиоды покажут текущую температуру
подающей линии.
Измененные параметры будут сохранены.
8.4 Настройка переключателями DIP
Переключателями DIP можно выполнять
следующие настройки прибора:
Первоначальная установка:
Рис 27
Для настройки переключателей DIP:
B Отключить прибор.
B Откинуть вниз Cotronic (Æ глава 6.2.1) и открыть
его (Æ глава 6.2.2).
B Установить переключатели DIP подходящим
инструментом.
Переклю
чатели
DIP
OFF (выкл.) ON (вкл.)
1 Природный газ Сжиженный газ
2 Теплопроизводител
ьность прибора
24 кВт
Не разрешено
3 Комбинированный
(двухконтурный)
котел
Не разрешено
4 Комбинированный
(двухконтурный)
котел
Не разрешено
Таб. 9
6 720 614 740-18.1O
5 Задержка
срабатывания
приготовления
горячей воды
1секунда
Задержка
срабатывания
приготовления
горячей воды
3секунды
6 Задержка
включения горелки
при подаче воды,
предварительно
нагретой в системе
солнечного
коллектора,
выключена
Задержка
включения
горелки
составляет
20 секунд при
использовании
воды,
предварительно
нагретой в
системе
солнечного
коллектора
7 Не задействовано Не
задействовано
8 CT версия 1 Не разрешено
Переклю
чатели
DIP
OFF (выкл.) ON (вкл.)
Таб. 9
OFF
ON
1
2
3
4
6 720 613 147-24.1O
5
6
7
8
