122453 1034 QSK 260 | 320 | 360

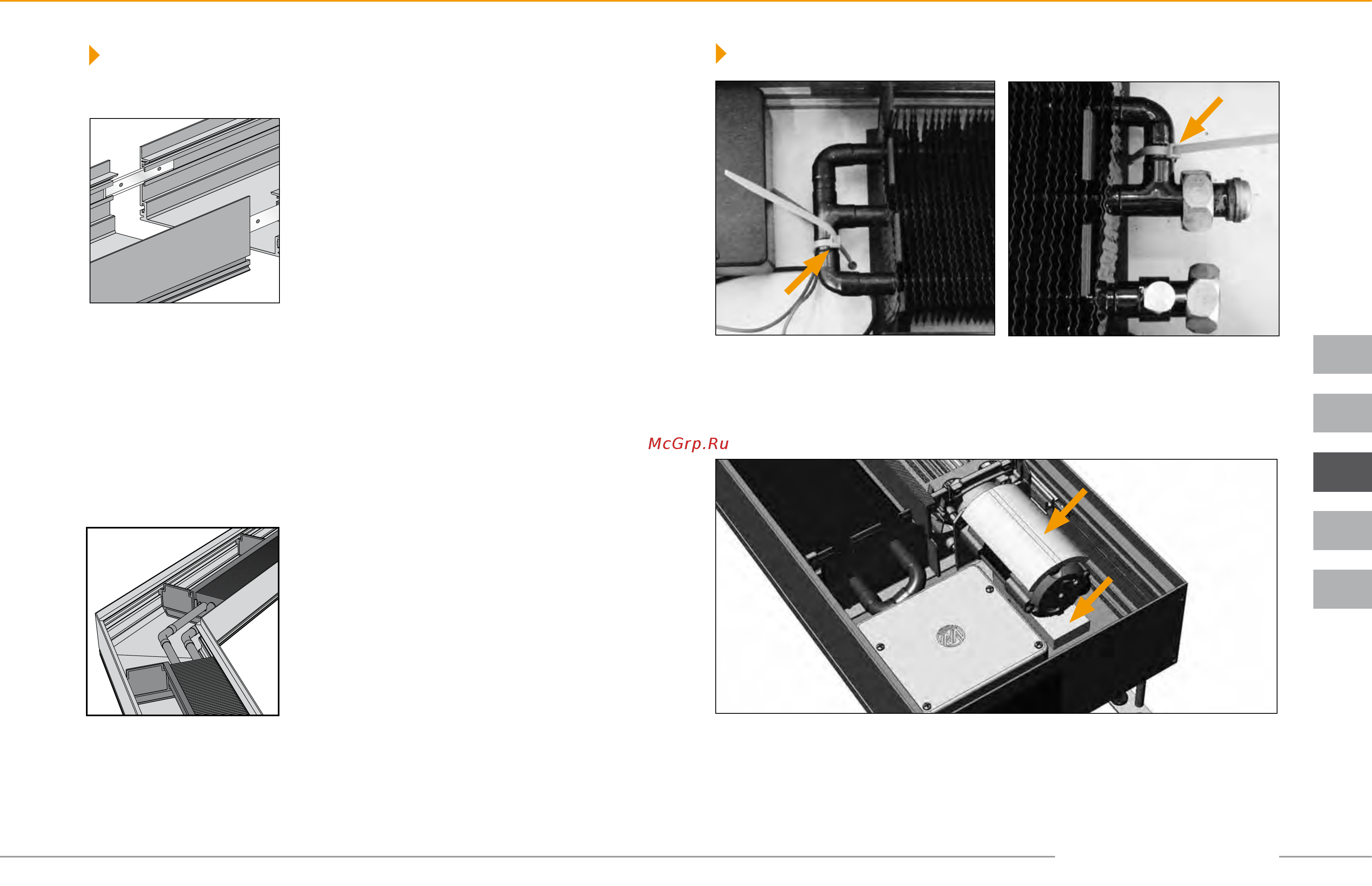

Расширение системы
Системный соединитель (в качестве опции)
SV Системный соединитель предназначен для объединения двух лотков си
стемного конвектора/двух частей системного конвектора.
Вставьте соединитель в пазы лотка конвектора. Соедините части кон-
вектора и зафиксируйте соединение стопорными винтами M6 и клю-
чом для внутреннего шестигранника (размер 3).
Подгонка скосов
GPW Части конвектора для углового стыка поставляются в виде секций.
Монтаж
Удаление транспортировочного крепежа
Теплообменник закреплен с двух сторон кабельной стяжкой за лоток
конвектора. Снимите кабельную стяжку перед вводом в эксплуатацию!
Под и над двигателем имеется защитный материал. Удалите его перед
вводом в эксплуатацию!
