Moehlenhoff QSK EC 360-110-3000 [22/28] Ремонт

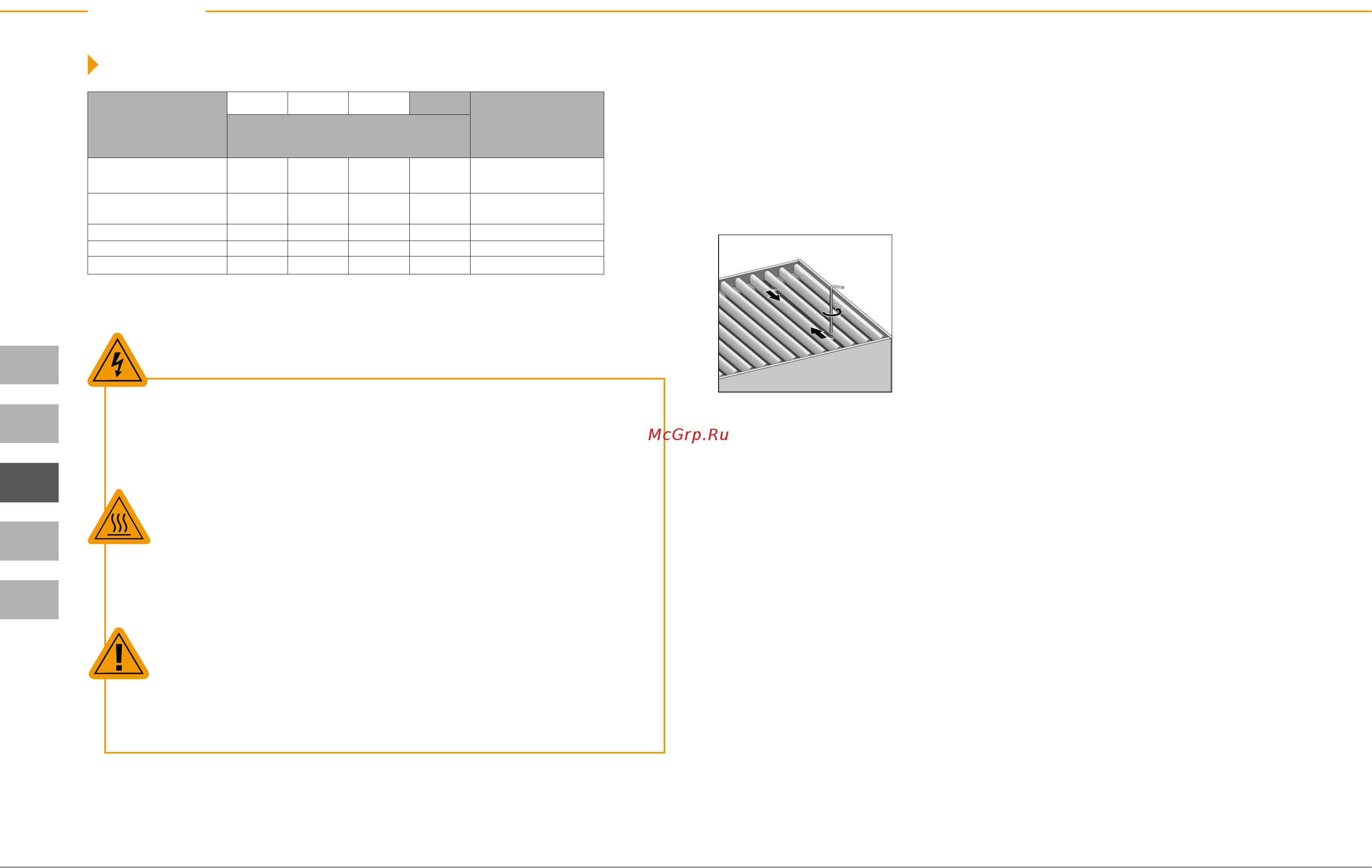

![Moehlenhoff QSK EC 260-110-3500 [22/28] Ремонт](/views2/1256858/page22/bg16.png)
78
RUS
ENG
DEU
ITA
DAN
Ремонт
Техническое обслуживание/чистка
Интервалы
очистки
ESK WSK GSK QSK
Проведение см. в
инструкции по тех-
ническому обслу-
живанию и уходу
Данные в месяцах
Декоратив-
ная решетка
6 6 6 6
Пункт 1
Фильтроваль-
ная вставка
3 3
Пункт 2
Вентиляторы
6 6
Пункт 3
Воздуховоды
6 6 6 6
Пункт 5
Теплообменник
12 12 12 12
Пункт 6
Опасность поражения электрическим током! Все работы по техни-
ческому обслуживанию и уходу системного конвектора проводят-
ся в обесточенном состоянии, в особенности, если предполагается
влажная очистка или мойка! Для этого выключайте соответствую-
щие сетевые предохранители.
Внимание! Опасность получения травм! При проведении работ по
техническому обслуживанию и ремонту необходимо исключить
доступ людей или животных к открытой системе конвектора.
Нижеописанные работы (1.-2.) могут выполняться как самим пользо-
вателем, так и специализированным предприятием:
1. Чистка декоративной решетки
Сухая чистка:
Регулярно очищайте рабочий участок рулонной решетки пылесосом.
Мойка:
Отведите фиксаторы жалюзийной решетки
(при наличии) ключом для внутреннего шести-
гранника (размер 3).
Декоративная рулонная решетка: Скатайте декоративную рулонную
решетку, сильно не перегибая ее.
• Мойка в моечной машине: Декоративную рулонную решетку мож-
но мыть в моечной машине при температуре 60°C с использованием
обычных моющих средств для моечных машин. После промывки и
сушки снова уложите решетку в лоток и раскатайте ее. Закрепите фик-
саторы (при наличии).
• Ручная мойка: Извлеките решетку из лотка конвектор а и уложи-
те/разверните ее на месте, где ее можно хорошо вымыть. Для мойки
решетки мы рекомендуем использовать обычные бытовые моющие
средства и мягкую щетку (напр., щетку для мойки автомобиля). После
промывки и сушки решетку снова можно уложить в лоток.
2. Чистка фильтровальной вставки (опция)
Конвекторы фирмы Möhlenhoff с вентилятором дополнительно могут
комплектоваться фильтровальной вставкой, которая устанавливается
над вентилятором/воздуходувкой.
Для очистки фильтровальной вставки снимите декоративную решетку
и выбейте фильтровальную вставку. При сильных загрязнениях вставку
можно промыть вручную в проточной воде, после чего высушить. Сно-
ва равномерно уложите вставку и установите декоративную решетку.
Осторожно! Горячая поверхность! Все работы по техническому
обслуживанию и ремонту вблизи теплообменника должны про-
водиться с повышенной осторожностью! Теплообменник может
быть горячим.
