Ремонт
Замена валиков
Замена валиков производится только специализированными пред-
приятиями.

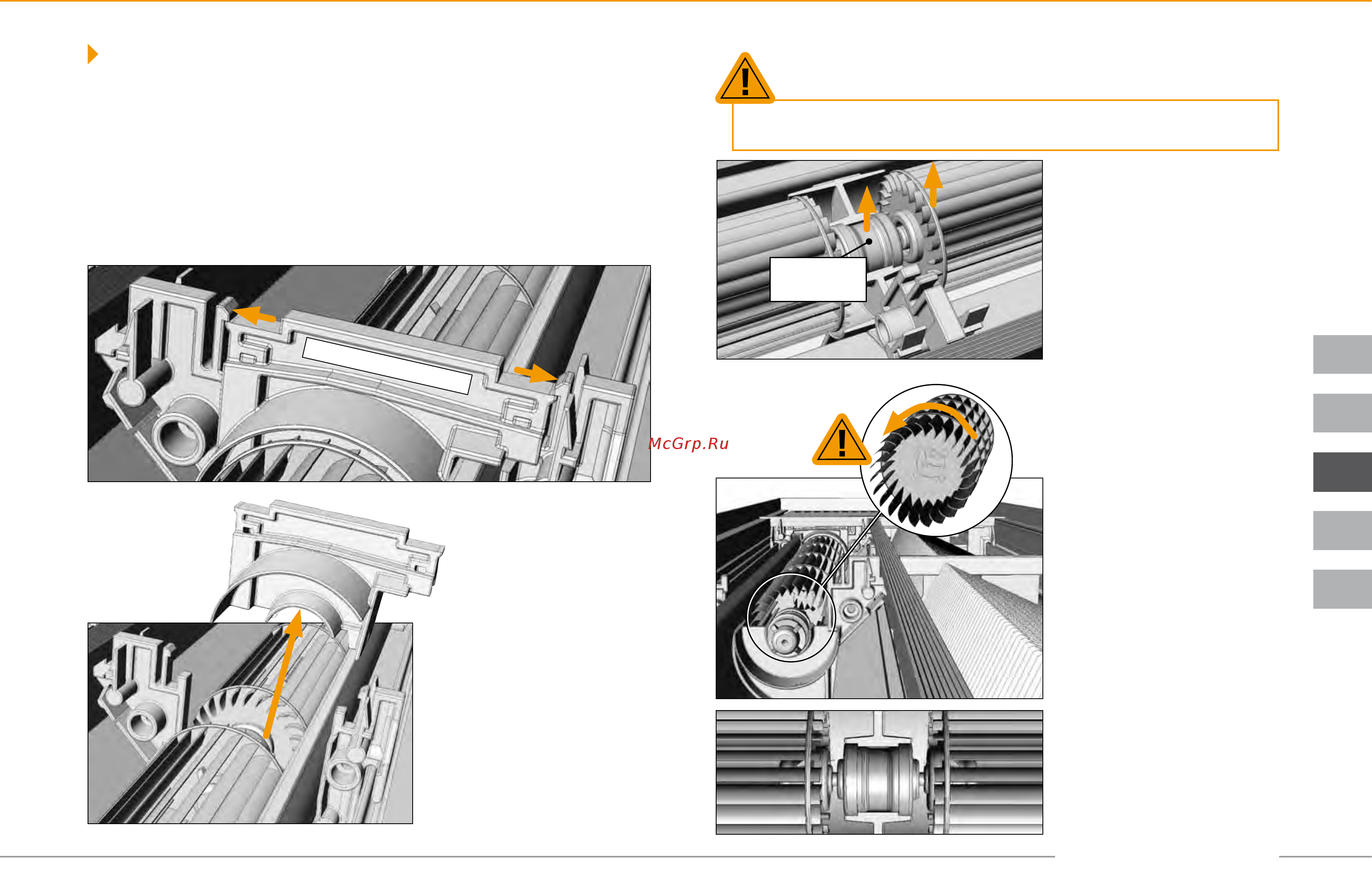

1. Снятие декоративной решетки/защитной решетки
Снимите декоративную и защитную решетку, как описано в главе «Тех-
ническое обслуживание и чистка».
... одновременно стягивая
защелку перегородки по
направлению вверх.
2. Снятие защелки перегородки
Разожмите блокировку в направлении стрелок,
Защелка перегородки
Защелка перегородки
3.
Чтобы избежать повреждений отдельных частей, при извлечении
валиков не перекашивайте их более чем на 30°!
a. Извлечение валика:
Одной рукой крепко удер-
живайте подшипник вали-
ка, другой – конец валика.
ОСТОРОЖНО приподни-
мите обе части таким об-
разом, чтобы конец валика
вышел из подшипника. То
же самое проделайте и с
другого конца валика.
b. Установка нового валика:
Следите за правильным на-
правлением вращения ва-
лика!
Подшипник
валика
Следите за тем, чтобы ва-
лик правильно защелкнул-
ся в подшипнике!
