Moehlenhoff QSK EC 360-110-3000 [15/28] Монтаж
![Moehlenhoff QSK EC 360-110-2000 [15/28] Монтаж](/views2/1256858/page15/bgf.png)
71
RUS
ENG
DEU
ITA
DAN
122453 1034 QSK 260 | 320 | 360
Мин. NYM 3 x 1,5 мм
2
Электрическое
подключение 230 В пер.
тока, макс. защита 6A
I-Y(ST)Y 2 x 2 x 0,8 мм
Регулятор «Альфа» для шинного
соединения с GS 2000
AR 6010 KD AS 1000 DS 1000
Дополнительно:
монтажный провод
для внешнего таймера,
рекомендуется I-Y(ST)Y 2 x 2
x 0,8 мм
Дополнительно: для
управления понижением
температуры.

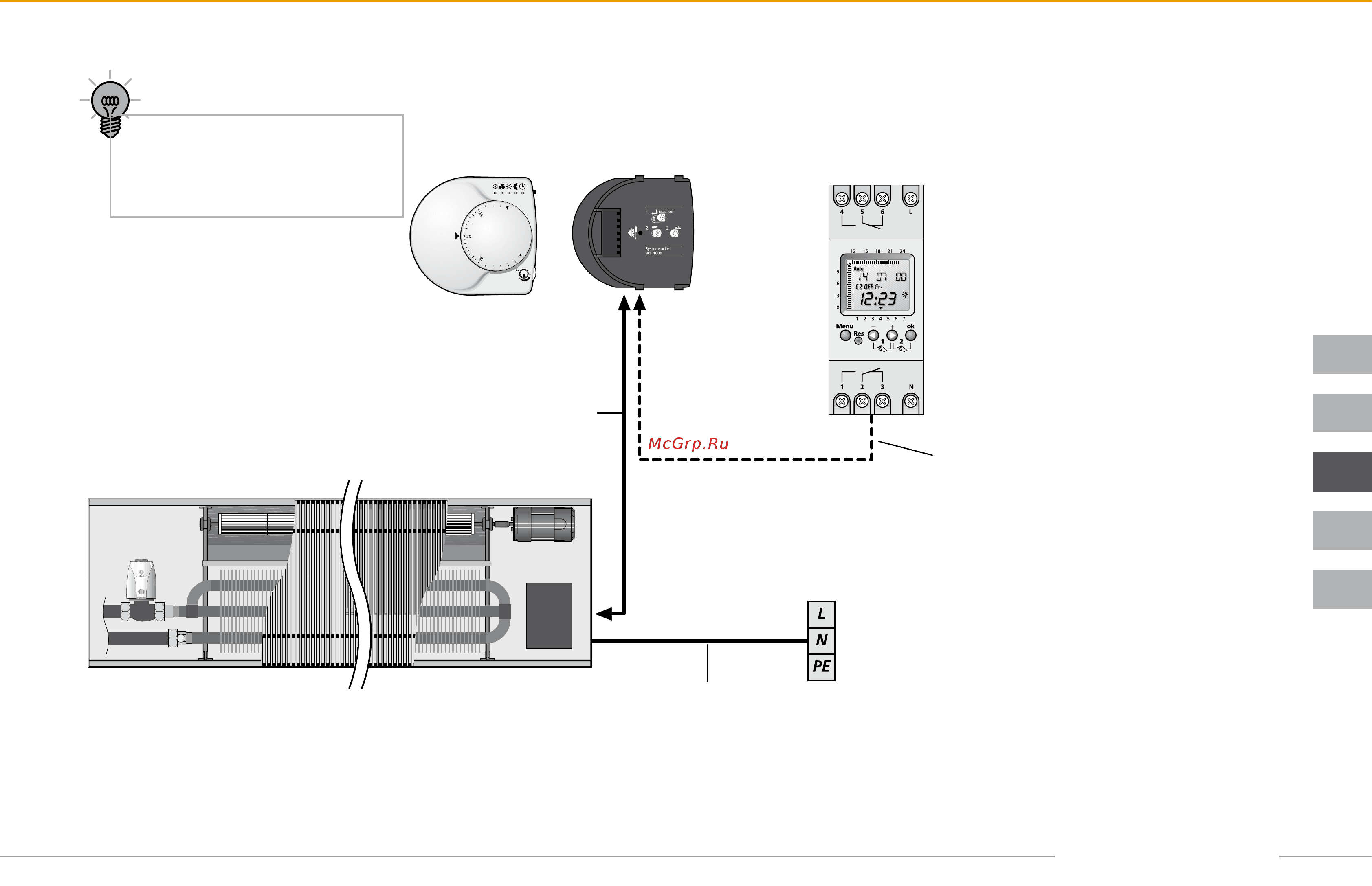

Электрическое подключение –AR 6010 KD-S
Коммутационный сигнал внешнего цифрового таймера позволяет активировать режим понижения температуры.
Монтаж
Для упрощения все схемы под-
ключения/ электромонтажные
схемы даны без учета электриче-
ских защитных устройств.
