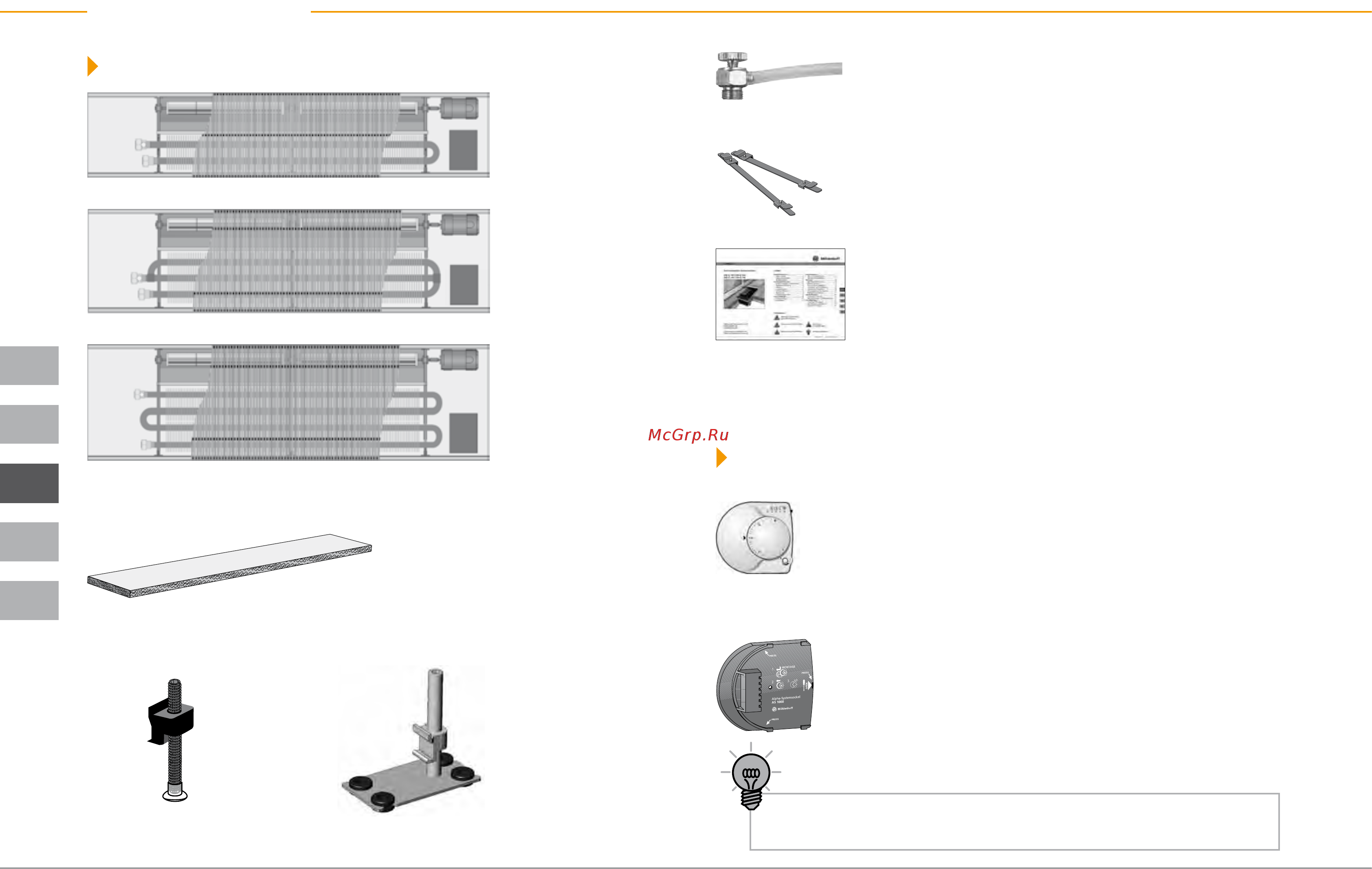

Объем поставки
Обзор изделия
Системные конвекто-
ры с тангенциальным
вентилятором
QSK 260
или
QSK 320
или
QSK 410*
2 x JBA 8.80 без фиксатора 4 x JBA 8.80 с фиксатором
Набор юстировочных блоков 8.80
Монтажная крышка
Руководство
Стандартные компоненты
Системный цоколь «Альфа» AS 1000
Монтажный цоколь и электрический разъем для
регулятора «Альфа». AS 1000 может монтироваться
как на штукатурку, так и на коробку выключателя.
Соблюдайте правильное расположение выводов регулятора
и маркировку на системном цоколе «Альфа».
Регулятор «Альфа» AR 6010 KD-S
Цифровой регулятор температуры в помещении с
интегрированным задатчиком скорости вращения
для функций «Отопление» или «Отопление/
охлаждение». Подходит для шинного соединения
встраиваемых в пол конвекторов, оснащенных GS
2000.
Включает
2 x фиксатора исключительно для декоративной ру-
лонной решетки
Комплект для выпуска воздуха (воздушный клапан
+ силиконовый шланг)
* При заказе с гибкими шлангами область соединения расширяется на
150 мм
Монтажная крышка
Содержание
- Qsk 260 qsk 320 qsk 360 1
- Информационные символы 1
- Руководство 1
- Системные конвекторы с тангенциаль ным вентилятором с ec технологией 1
- Содержание 1
- Обзор изделия 2
- Объем поставки 2
- Стандартные компоненты 2
- Декоративная решетка 3
- Компонент для управления ночной системой понижения температуры 3
- Обзор изделия 3
- Опциональные компоненты 3
- Обзор изделия 4
- Обзор устройства 4
- Информация о продукте 5
- Использование по назначению 5
- Области применения 5
- Описание изделия 5
- Рабочая среда 5
- Декларация соответствия 6
- Заводская табличка 6
- Заказ поз 6
- Знаки соответствия нормам ес 6
- Информация о продукте 6
- Настоящим производитель со всей ответ ственностью заявляет что изделия qsk 260 и qsk 320 соответствуют всем требованиям директив 89 106 ес 2004 108 ес и 2006 95 ес для оценки использовались следующие спецификации din en 442 2 2003 12 din en 60335 1 2007 02 din en 60335 2 80 2009 10 6
- Технические характеристики 6
- Тип qsk 320 110 2250 6
- Место монтажа 7
- Специальные знания 7
- Схема монтажа 7
- Условия 7
- Qsk в режиме отопления 8
- Принцип действия 8
- Выравнивание по высоте 9
- Монтаж 9
- Монтаж и нивелировка 9
- Подготовка к монтажу 9
- Полная нагрузка при хождении 9
- Монтаж 10
- Монтажная крышка 10
- Окончательно удалять монтаж ную крышку следует только после полного завершения монтажа си стемного конвектора и окончания строительных работ эта мера по зволяет избежать загрязнения и повреждения системного конвек тора 10
- Сторона для подсоединения тру бопровода обозначена на мон тажной крышке точкой 10
- Монтаж 11
- Расширение системы 11
- Удаление транспортировочного крепежа 11
- Гидравлическое подсоединение 12
- Монтаж 12
- Монтаж 13
- Электрическое подключение 13
- Монтаж 14
- Подключение к сети l n pe подайте рабочее напряжение 230 в пер тока 50 60 гц на клеммы обо значенные l n и клеммы предназначены для подключения подво дящего и отводящего кабеля так можно запитать несколько приборов одним кабелем макс сечение жилы сетевого провода для прямого подключения не должно превышать 2 5 мм ² заказчик обязан обеспе чить защиту провода многополюсными линейными защитными авто матами предохранительными устройствами с макс номинальным то ком 6a или равноценным 14
- Подключение сервоприводов 5 8 в gs 2000 имеется два выхода для подключения термоэлектрических сервоприводов в исполнении 24 в пост тока по одному выходу для режима отопление и охлаждение подсоедините сервоприводы согласно вышеуказанной схеме подключения 14
- Подключение системы управления регулятора температуры в поме щении управление gs 2000 стандартно осуществляется через внутреннее шинное соединение регулятором альфа с встроенным задатчиком скорости вращения ar 6010kds в качестве альтернативы могут ис пользоваться регуляторы 230 в ar 2010k2r в комбинации с внешним регулятором скорости вращения dst 1000 или центральная система управления зданием 14
- Управление в рамках центральной системы управления зданием аль тернативное управление просим вас связываться прямо с нами тел 49 5341 8475 470 или service moehlenhoff de 14
- Эти предохранительные устройства должны на каждом выводе иметь раствор контактов в соответствии с условиями для полного отключения от сети 14
- Для упрощения все схемы под ключения электромонтажные схемы даны без учета электриче ских защитных устройств 15
- Монтаж 15
- Электрическое подключение ar 6010 kd s 15
- Монтаж 16
- Параллельное подключение нескольких qsk ar 6010 kd s 16
- Монтаж 17
- Схема параллельного подключения ar 6010 kd s 17
- Декоративная рулонная решетка 18
- Монтаж 18
- Присоединительные секции в качестве опции 18
- Монтаж 19
- Монтаж 20
- Ввод в эксплуатацию 21
- Обслуживание эксплуатация 21
- Условия ввода в эксплуатацию 21
- Ремонт 22
- Техническое обслуживание чистка 22
- Ремонт 23
- Ремонт 24
- Ремонт 25
- Ремонт 26
- Замена валиков 27
- Ремонт 27
- Авторское право 28
- Ремонт 28
- Служба технической поддержки 28
- Хранение руководства 28
