Подготовка к монтажу
1. Снимите упаковку с конвектора QSK, не повредив при этом прибор.
2. Снимите монтажную крышку с лотка конвектора.
3. В области соединения (обозначено точкой) под монтажной крышкой
находятся принадлежности (в соответствии с комплектом поставки).
4. Окончательно удалять монтажную крышку следует только после пол-
ного завершения строительных работ.
Монтаж

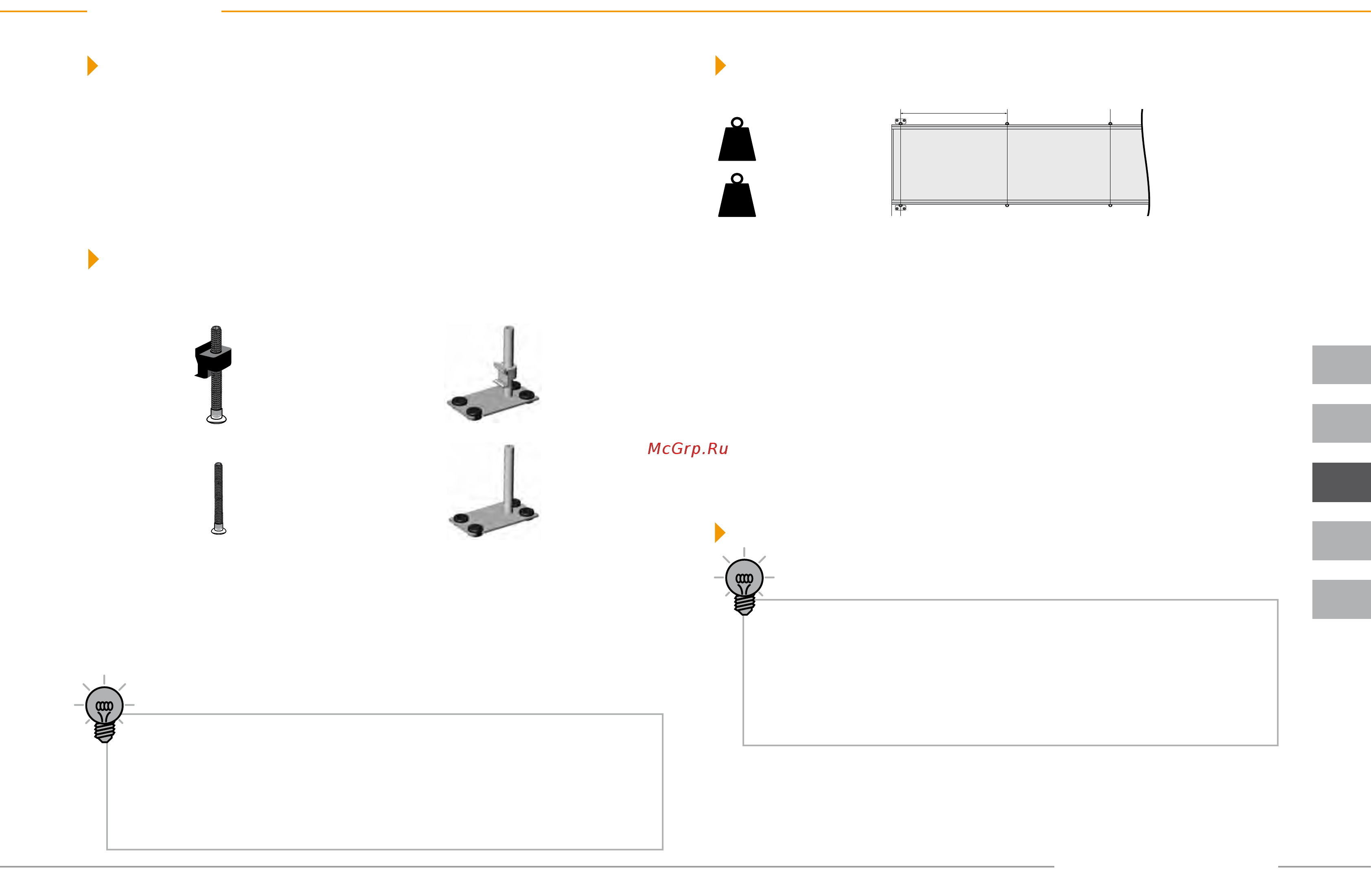

Выравнивание по высоте
Для регулирования по высоте и нивелировки с завода-изготовителя
поставляется четыре вида юстировочных блоков:
В комплект поставки каждого конвектора серии QSK входит всего 6 юсти-
ровочных блоков – комплект внешних юстировочных блоков (в соответ-
ствии с объемом поставки) или на выбор внутренние юстировочные блоки
на стороне вентилятора.
A
Полная нагрузка при хождении
Внутренние юстировочные блоки для QSK на стороне вентилятора по-
ставляются только на расстоянии 500 мм.
Для обеспечения полной нагрузки при хождении при использовании
внешних юстировочных блоков без подкладки действуют следующие
нормы:
• При нагрузке до 130 кг/м расстояние A макс. 500 мм
• При нагрузке до макс. 180 кг/м расстояние A макс. 400 мм
kg
130
A = 500 мм
kg
180
A = 400 мм
Вид сверху
• Внешние юстировочные блоки с
ножкой JBA 8.80
• Внутренние юстировочные бло-
ки с ножкой JBI 8.80
• Внешние юстировочные блоки с фиксато-
ром JBA 8.80-02
• Внутренние юстировочные блоки с
фиксатором JBI 8.80-02
Количество юстировочных блоков (JB) из комплекта поставки рас-
считано только для нивелировки! Для обеспечения свободного
перемещения по всей площади под конвектор QSK подкладыва-
ется прочный на сжатие заполнитель или тепло- и звукоизоляци-
онный материал/увеличивается количество юстировочных бло-
ков (см. «Полная нагрузка при хождении»)!
Монтаж и нивелировка
Чтобы исключить всплытие корпуса конвектора QSK при монта-
же в конструкции монолитного и наливного пола мы рекомен-
дуем крепить
• каждый прибор
• как минимум в четырех точках
• с использованием юстировочных блоков с фиксатором
• на несущем полу.
