Монтаж
Присоединительные секции (в качестве опции)
Декоративная рулонная решетка

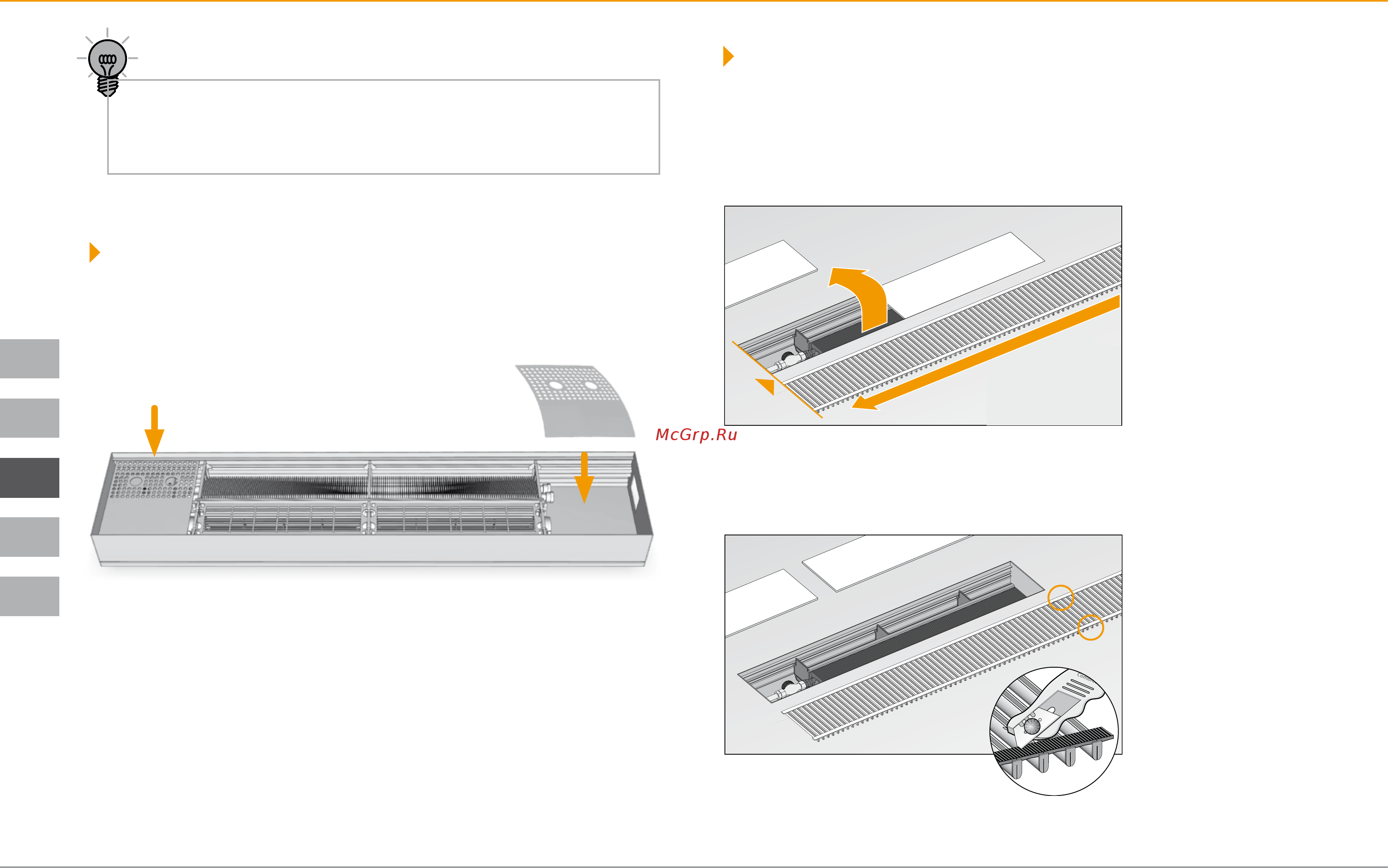

Монтаж декоративной рулонной решетки
Декоративная рулонная решетка поставляется с припуском, соотне-
сенным с необходимой длиной, что позволяет точно отрезать решетку
нужной длины.
1. Удалите защитные пластины и раскатайте рулонную решетку рядом
с конвектором.
2. С другой стороны, в соответствии с длиной системного конвектора,
разрежьте пластиковые соединители.
Окончательно удалять монтажную крышку следует только после
полного завершения монтажа системного конвектора и оконча-
ния строительных работ. Эта мера позволяет избежать загрязне-
ния и повреждения системного конвектора.
Положите присоединительные секции на перегородочные профили,
как показано на рисунке.
В качестве дополнительных принадлежностей к конвектору любого
размера можно приобрести присоединительные секции. Их можно за-
казать вместе с конвектором или дозаказать позднее, указав соответ-
ствующий тип конвектора.
