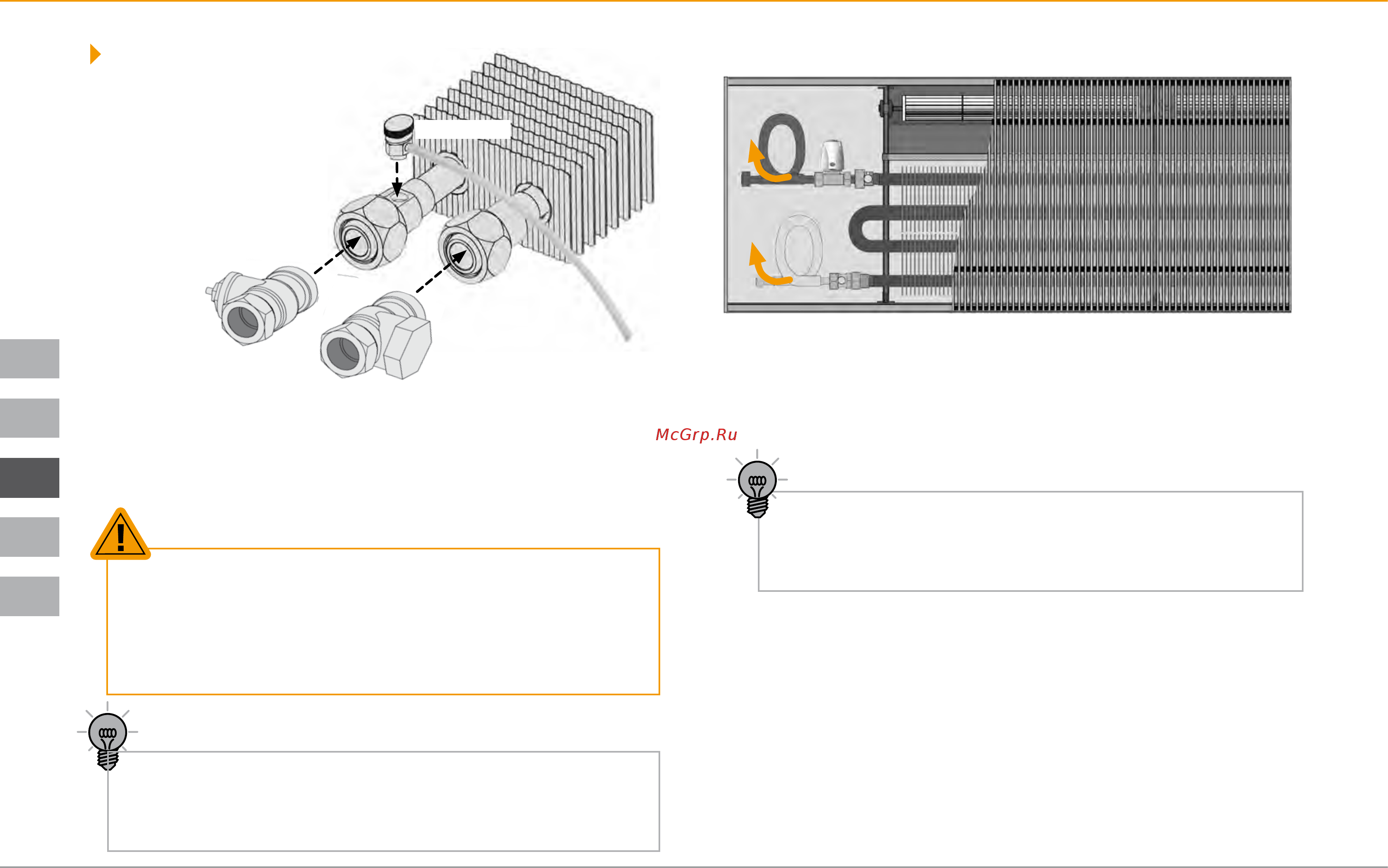

Гибкие шланги (в качестве опции)

При расширении области соединения на 150 мм мы рекомендуем ис-

пользовать гибкие шланги, что позволяет легко извлечь внутреннюю

часть для целей очистки. Подсоедините шланги к впускным и выпуск-

ным клапанам.

Внимание! Шланги должны располагаться в области соеди-

нения согласно приведенной схеме. Начало трубной петли в

направлении от обратного потока к прямому должно лежать

сверху.

Монтаж

RLD 15

VUD 15

Воздушник

• Произведите монтаж присоединительных трубопроводов без

механического напряжения! В противном случае возможны про-

кручивание и срыв патрубков!

• Если при монтаже присоединительных трубопроводов исполь-

зуются паяные соединения, обязательно убедитесь, что исключе-

но повреждение элементов конвектора из-за нагрева!

Вкрутите воздушник в предусмотренное для него резьбовое соедине-

ние. Снимите накидные гайки Евроконус, поставляемые с присоедини-

тельной арматурой. Ввинтите VUD 15 в линию подачи (нагрев), а RLD

15 – в обратную линию (нагрев).

Присоединительная арматура

VUD/RLD (в качестве опции)

Окончательно удалять монтажную крышку следует только после

полного завершения монтажа системного конвектора и оконча-

ния строительных работ. Эта мера позволяет избежать загрязне-

ния и повреждения системного конвектора.
