Moehlenhoff QSK EC 360-110-3000 [16/28] Монтаж
![Moehlenhoff QSK EC 260-110-1250 [16/28] Монтаж](/views2/1256858/page16/bg10.png)
72
RUS
ENG
DEU
ITA
DAN
В качестве подводящего/ отводящего
кабеля 230 В пер. тока рекомендуется
NYM-I 3 x 1,5 мм
2
I-Y(ST)Y 2 x 2 x 0,8 мм
Макс. общая длина подключе-
ния 100 м
Мин. NYM 3 x
1,5 мм
2
Электрическое
подключение
230 В пер. тока,
макс. защита 6 A
AR 6010 KD
AS 1000
DS 1000
Дополнительно: монтажный
провод для внешнего таймера,
рекомендуется NYM-I 3 x 1,5 мм
2
Кабель I-Y(ST)Y I-Y(ST)
Y 2 x 2 x 0,8 мм

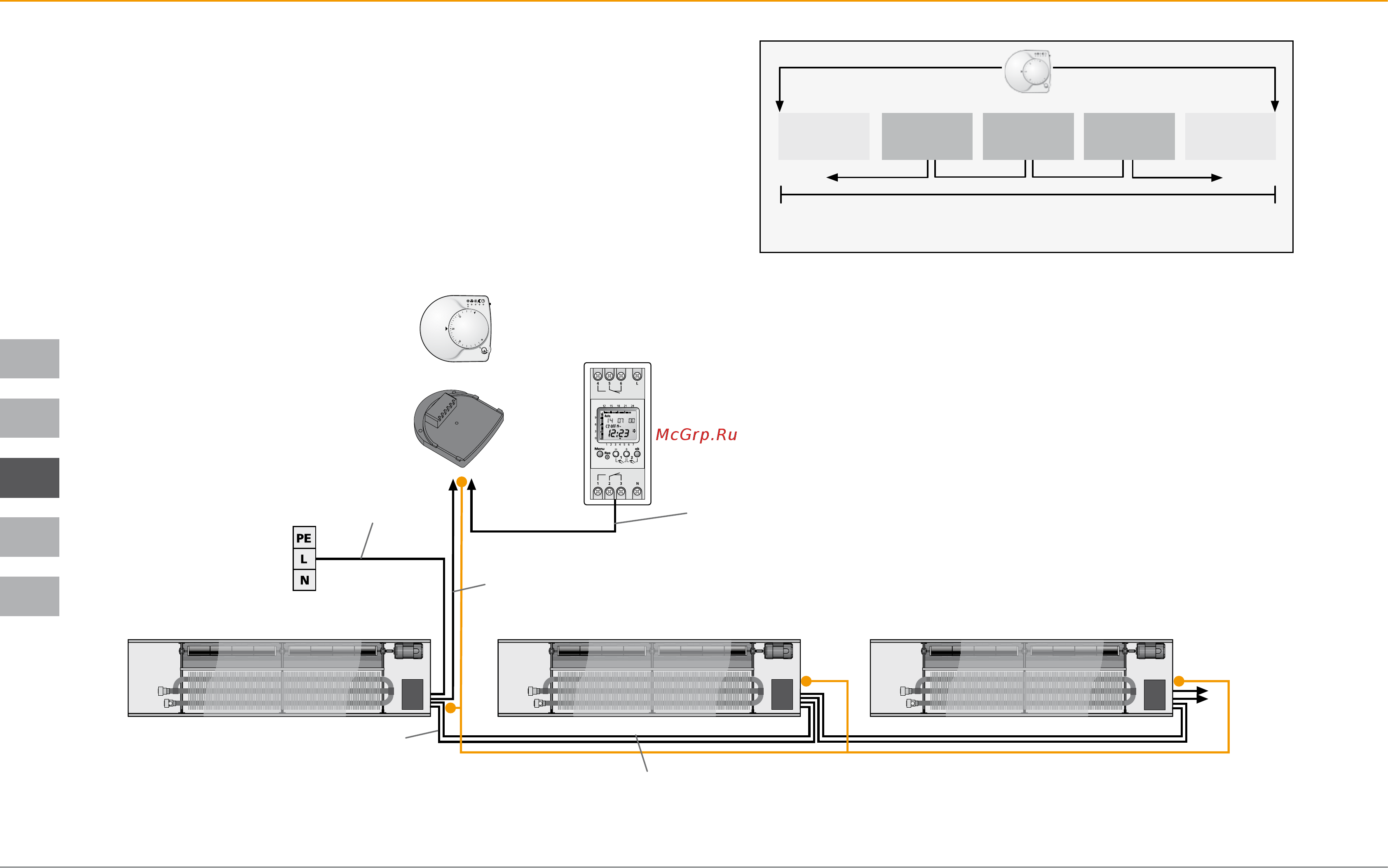

Параллельное подключение нескольких QSK –AR 6010 KD-S
Макс. длина линии подключения 100 м (от AR 6010KD-S до последнего абонента шины)!
Не подключать более 14 устройств GS 2000 плюс AR 6010 KD одновременно!
AR 6010 KD-S
QSK
GS 2000
QSK
GS 2000
QSK
GS 2000
QSK
GS 2000
QSK
GS 2000
Монтаж
