4. Проверка и чистка воздушных валиков
Снимите декоративную решетку, при необходимости также фильтро-
вальную вставку и защитную решетку. Проверьте область размещения
воздушных валиков на наличие посторонних предметов, при необхо-
димости удалите их. Поворачивайте воздушные валики вручную. При
выявлении повреждений обратитесь в специализированное предпри-
ятие. При необходимости почистите область воздуходувки пылесосом
(дополнительно можно использовать мягкую малярную кисть). В за-
ключении закрепите защитную решетку и снова уложите фильтроваль-
ную вставку. Установите декоративную решетку.
5. Чистка и контроль воздуховодов
Снимите декоративную решетку и фильтровальную вставку (при не-
обходимости). Для ручной чистки доступных участков воздуховода мы
рекомендуем использовать сухую ветошь или метелку для пыли. Труд-
нодоступные участки можно почистить пылесосом (см. рисунок). До-
полнительно можно использовать мягкую малярную кисть. Твердый
налет можно удалить влажной тряпкой.
В заключении снова вставьте декоративную решетку и фильтроваль-
ную вставку.
6. Теплообменник
Снимите декоративную решетку. Снимите профили усиления, поверните
теплообменник из наклонного положения в горизонтальное и извлеките
его из конвектора по направлению вверх. Для ручной чистки доступных
участков мы рекомендуем использовать сухую ветошь или метелку для
пыли. Труднодоступные участки можно почистить пылесосом с соответ-
ствующей насадкой с дополнительным использованием малярной кисти с
длинной щетиной. В заключении установите теплообменник в его наклон-
ное исходное положение и установите профили усиления.
Внимание! Опасность получения
травм! Не забывайте крепить декора-
тивную решетку фиксаторами!
Опасность поломки! Не перекашивать защитную решетку более
чем на 30°!
Ремонт

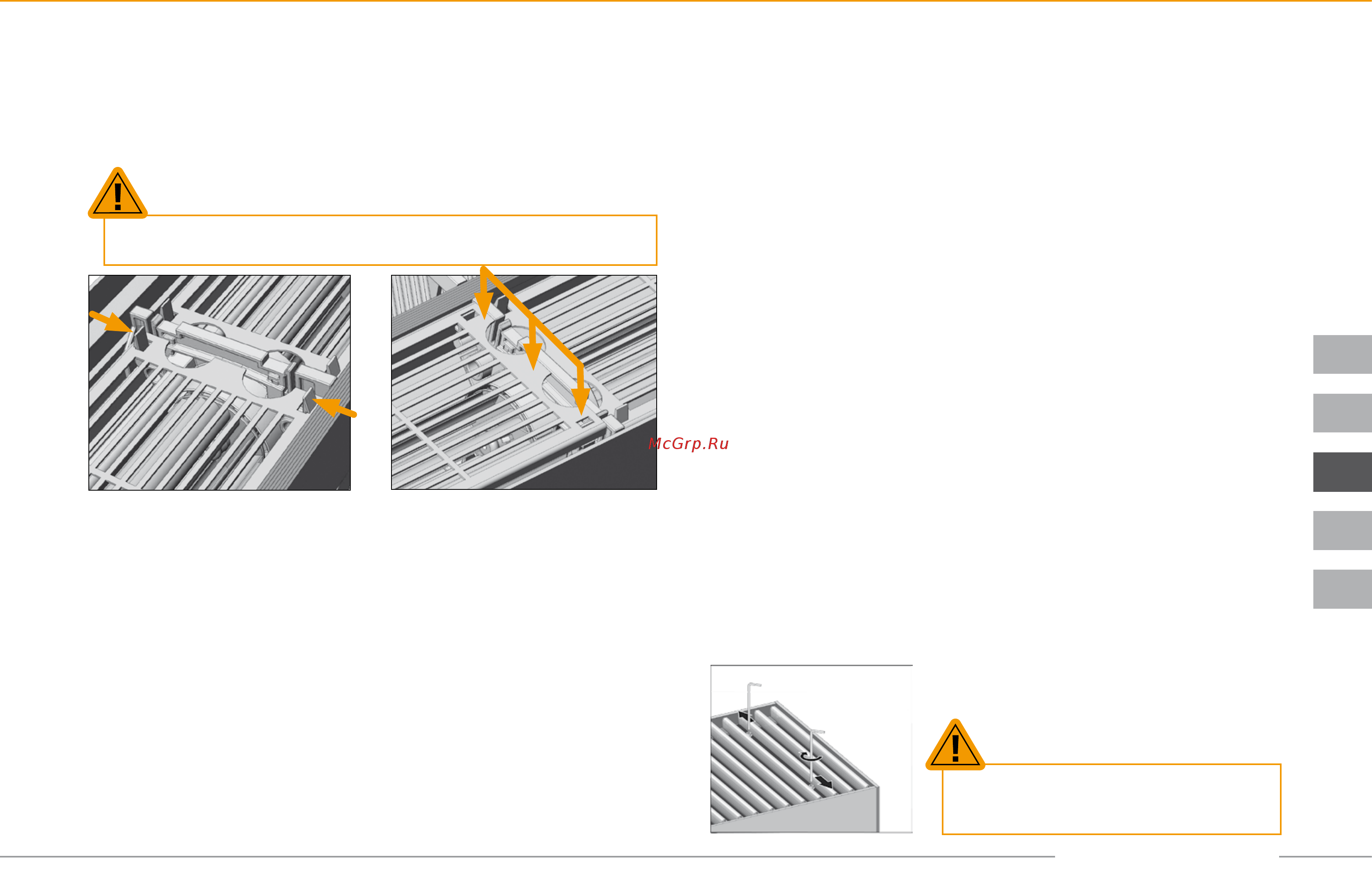

Снимите блокировку защитной решетки. Для этого одновременно
надавите на обе блокировки в направлении стрелки (рис. li.), слегка
передвигая решетку из блокировки вверх. Проделайте аналогичные
действия с другой стороны защитной решетки.
Повторная установка: Выровняйте выемки защитной решетки по бло-
кировкам и вдавите защитную решетку (рис.), при этом должен раз-
даться слышный щелчок.
3. Очистка вентилятора/снятие защитной решетки
Нижеописанные работы (3.-8.) могут выполнять только специализиро-
ванные предприятия:
