![Moehlenhoff QSK EC 360-110-2000 [3/28] Компонент для управления ночной системой понижения температуры](/views2/1256858/page3/bg3.png)
59
RUS
ENG
DEU
ITA
DAN
122453 1034 QSK 260 | 320 | 360

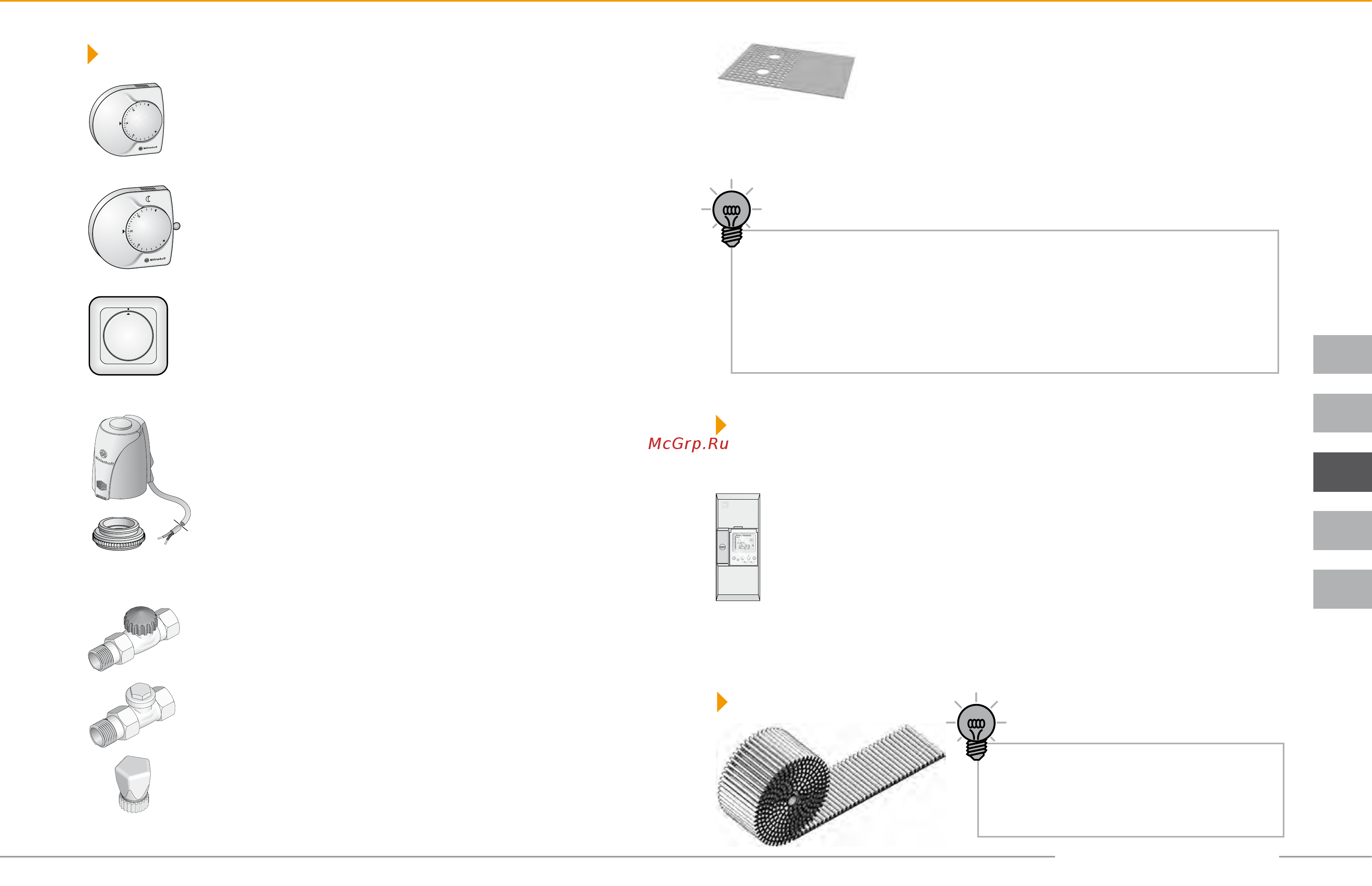

Обзор изделия
Опциональные компоненты
Регулятор «Альфа» AR 20xxS2R
Цифровой регулятор температуры в помещении для
управления приводами «Альфа» в зависимости от
заданной и фактической температуры.
Регулятор «Альфа» AR 20xxK2R
Цифровой регулятор температуры в помещении с
переключателем режимов, обеспечивает управле-
ние приводами «Альфа» в зависимости от заданной
и фактической температуры.
Привод «Альфа» 24 В – AA 4004-80-02
Термоэлектрический сервопривод, замкнут в обесто-
ченном состоянии, включает адаптер вентилятора
VA 80, подходит для VUD 15. Приступая к установке
привода «Альфа» на нижнюю часть вентиля VUD 15,
учитывайте сведения, изложенные в руководстве по
монтажу привода «Альфа».
VUD 15
Нижняя часть вентильного терморегулятора проход-
ной формы DN 15
RLD 15
Резьбовое крепление для обратной трубы проход-
ной формы Regulux
HR
Клапан ручной регулировки для VUD 15
Цифровой таймер DS 1000
Благодаря цифровому таймеру блок управления
воздуходувкой с регуляторами температуры и сервоприводами
обеспечивает удобное регулирование температуры в
отдельных помещениях в энергосберегающем режиме.
2-канальный цифровой таймер позволяет устанавливать
нужное время понижения температуры. Наглядный ЖК-
дисплей и кнопки переключения программ позволяют легко
запрограммировать цифровой таймер.
Компонент для управления ночной системой понижения
температуры
Регулятор частоты вращения DST 1000
Фильтр предварительной очистки (без гигиениче-
ского сертификата соответствия)
Фильтр класса G3 (потеря мощности)
1 x крышка для системы управления
1 x крышка для патрубка для подачи горячей воды
УКАЗАНИЕ ПО СОБЛЮДЕНИЮ СВЕДЕНИЙ ГИГИЕНИЧЕСКОГО
СЕРТИФИКАТА СООТВЕТСТВИЯ:
Для извлечения внутреннего блока QSK в наполненном состоя-
нии рекомендуется использовать гибкий шланг длиной 500 мм.
При использовании гибких шлангов каждая область соединения
расширяется на 150 мм.
Декоративная решетка
Декоративная решетка не входит в
комплект поставки, а заказывается/
поставляется по отдельному зака-
зу.
