Moehlenhoff QSK EC 360-110-3000 [25/28] Ремонт
![Moehlenhoff QSK EC 320-110-2750 [25/28] Ремонт](/views2/1256858/page25/bg19.png)
81
RUS
ENG
DEU
ITA
DAN
122453 1034 QSK 260 | 320 | 360
Внимание! Опасность получения травм!
Не забывайте крепить декоративную ре-
шетку фиксаторами!

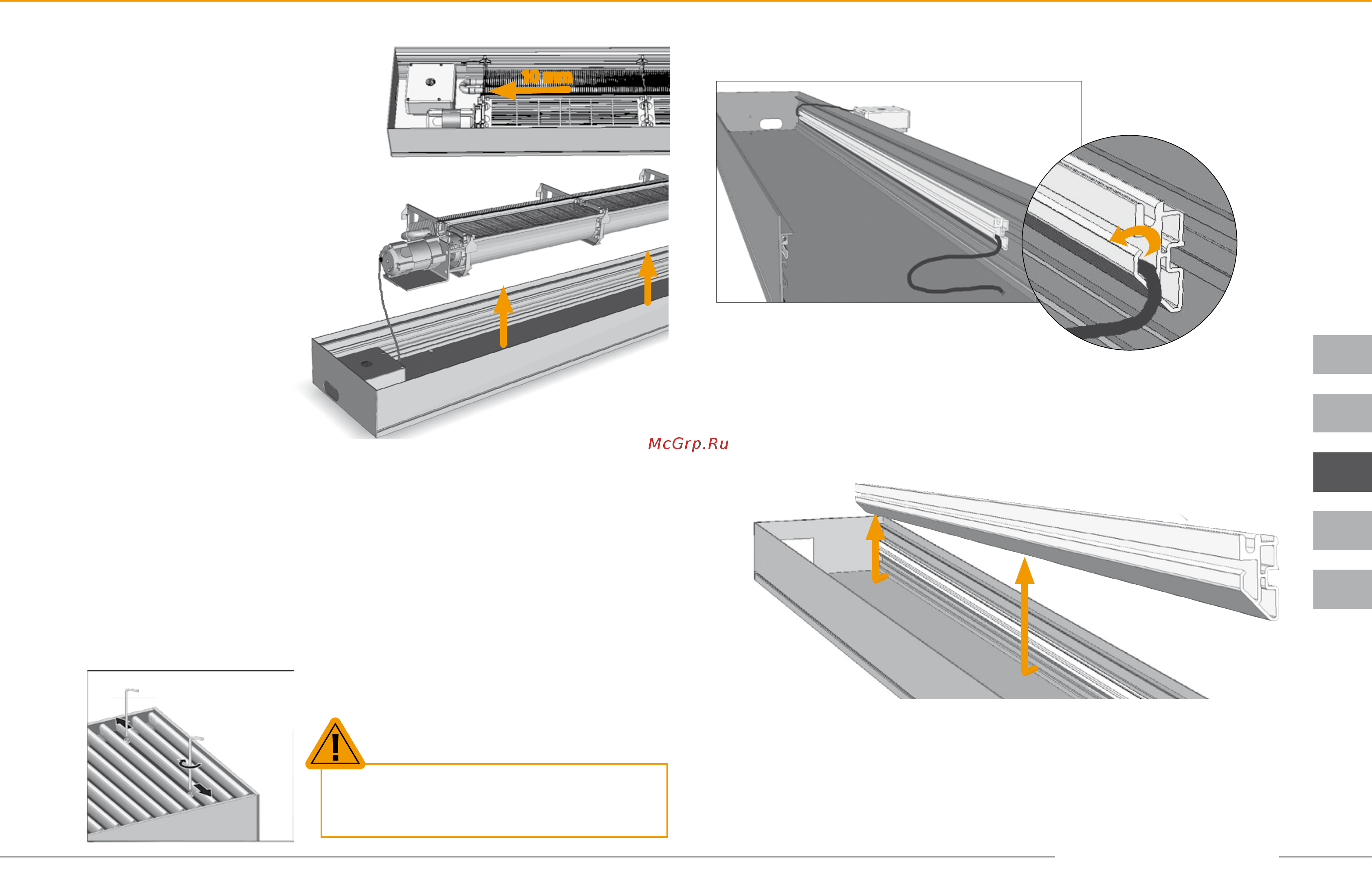

• Примерно на 10 мм передвиньте
внутреннюю часть к стороне двига-
теля и ...
• В заключении снова установите внутреннюю часть.
• Затяните накидные гайки соединения Евроконус.
• Откачайте воздух из конвектора.
• Удалите гигроскопичную салфетку.
• Откройте впускной и выпускной клапаны.
• Установите декоративную решетку и фильтровальную вставку (при не-
обходимости).
8. ББББББ Б БББББББББ БББББББББ ББББББББББББББ ББББББББ
После извлечения внутренней части и GS 2000 удалите из направляю-
щей перегородочного профиля кабель привода.
Ремонт
10 mm
...извлеките ее.
Корпус GS 2000 закреплен в лотке конвектора самоклеящейся лентой.
Отсоедините и извлеките корпус.
Теперь внутреннюю часть можно почистить снизу, лоток конвектора до-
ступен для чистки.
Извлеките перегородочные профили для очистки. Для этого захватите
планку профилей снизу и стяните ее с бокового профиля конвектора. По-
чистите перегородочные профили влажной салфеткой и снова установи-
те их.
ППППППППППП ППППППП
