80
RUS
ENG
DEU
ITA
DAN
Ремонт
Мы рекомендуем использовать гибкие шланги длиной не менее 500
мм и с вращающимся соединением (колено).
• Извлеките внутреннюю часть. Внутреннюю часть можно почистить
снизу, лоток конвектора теперь доступен для чистки.
• В заключении снова установите внутреннюю часть и декоративную
решетку, а также фильтровальную вставку (при необходимости).
Приступая к очистке конвектора, необходимо обесточить прибор.
Опасность поражения электрическим током!
Опасность ожога горячими водяными брызгами! Для извлечения
внутренней части перекрывайте линию подачи и обратную ли-
нию!
7. Чистка лотка конвектора/внутренней части
7a. при использовании гибких шлангов
Внимание! Опасность получения травм!
Не забывайте крепить декоративную
решетку фиксаторами!
• Для извлечения внутренней части закройте впускной и выпускной
клапан.
• Положите под оба клапана салфетку с хорошей впитывающей спо
собностью.

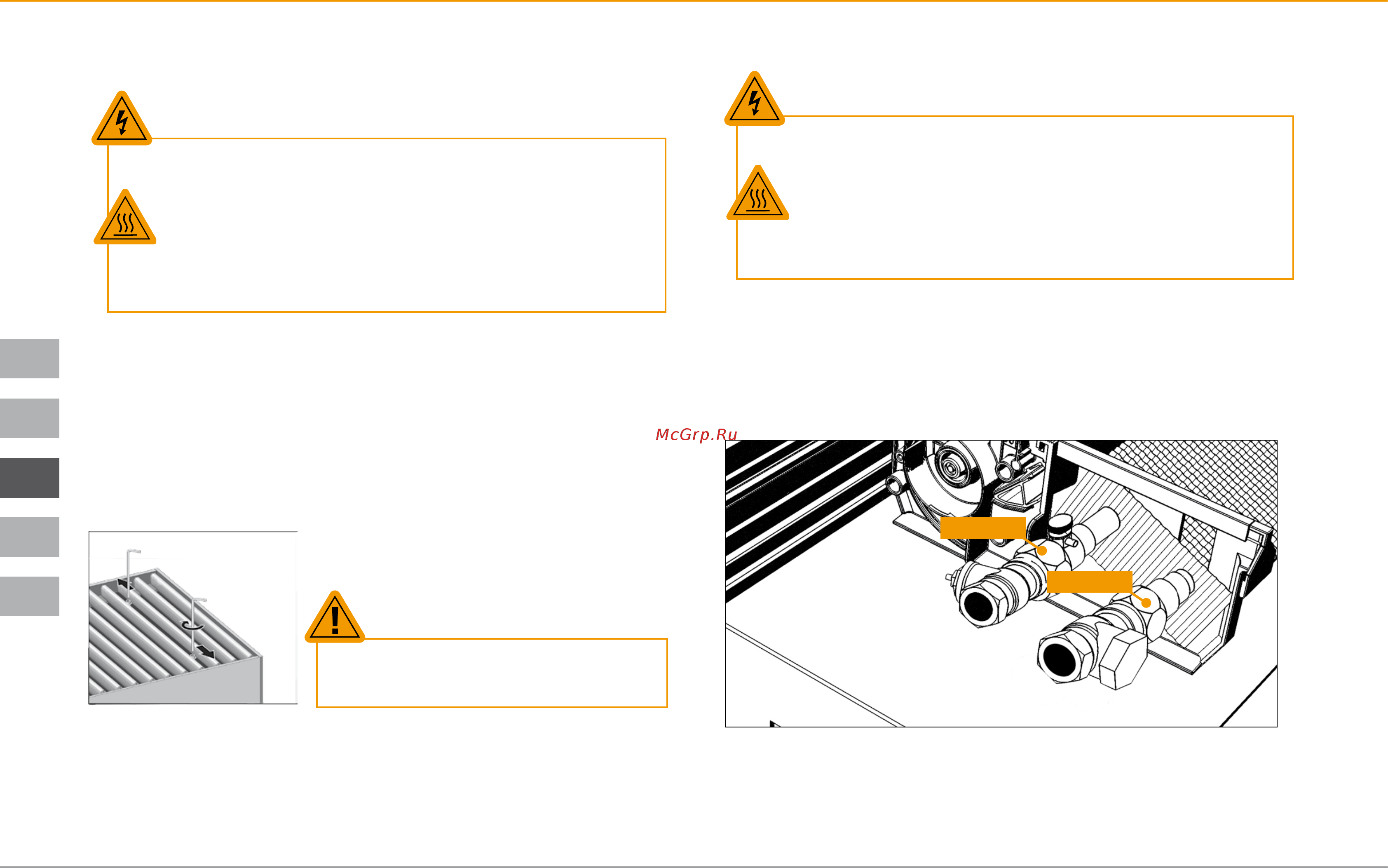

• Ослабьте накидные гайки Евроконус (рис.).
7b. БББ БББББББББББББ ББББББ БББББББ
Приступая к очистке конвектора, необходимо обесточить прибор.
Опасность поражения электрическим током!
Опасность ожога горячими водяными брызгами! Для извлечения
внутренней части перекройте линию подачи и обратную линию!
Евроконус
Евроконус
