122453 1034 QSK 260 | 320 | 360

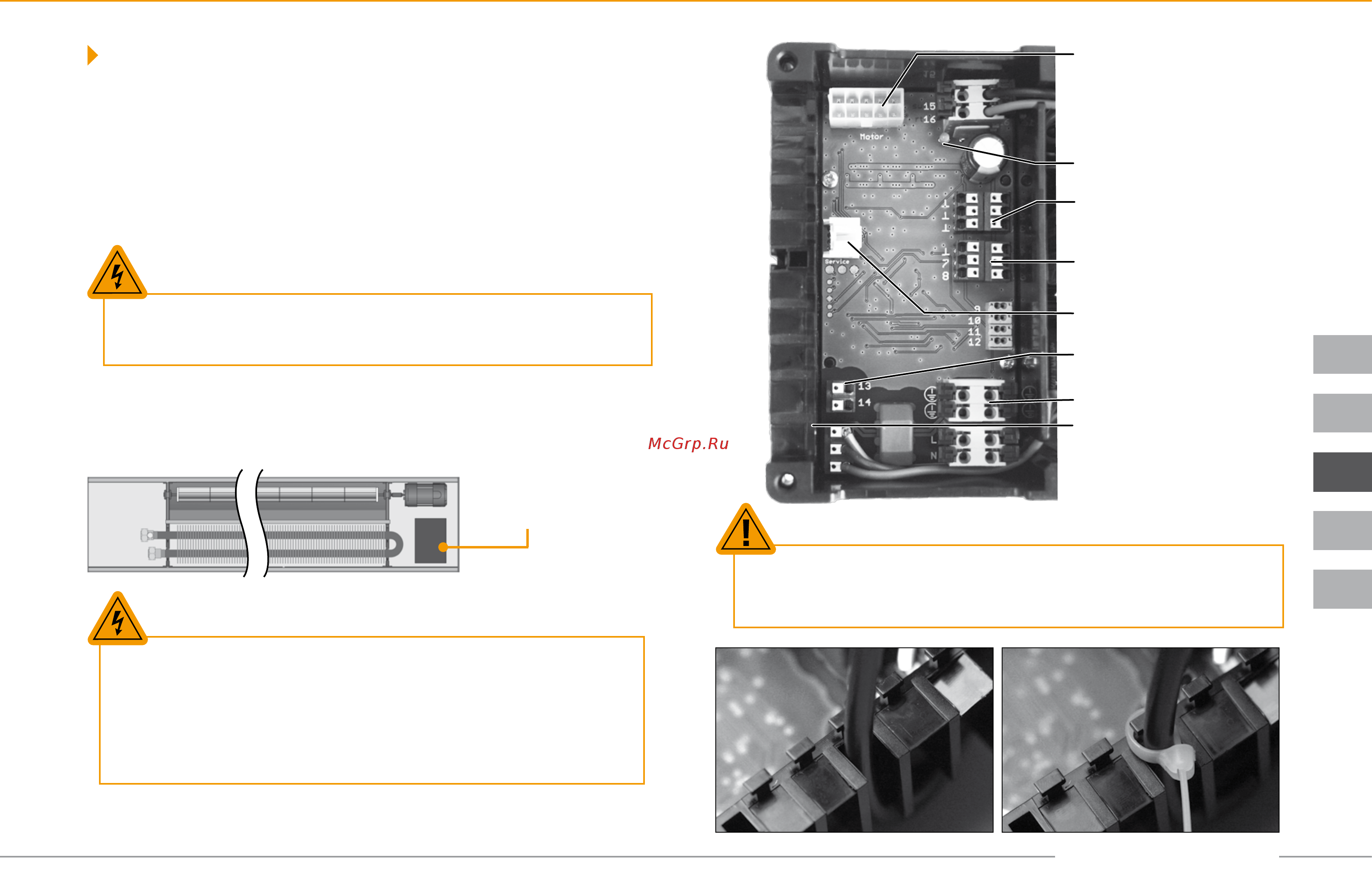

Электрическое подключение
Монтаж
Системные конвекторы Möhlenhoff стандартно комплектуются блоком
управления воздуходувкой GS 2000. При этой системе управления цепь
нагрузки и цепь управления, что касается условий их подключения, в
некотором роде не зависят друг от друга.
Мы рекомендуем использовать для всех цепей нагрузки кабель NYM
или равноценный. Используйте для всех подключений системы управ-
ления/подключений связи кабель J-Y(ST)Y 0,8 мм.
ВНИМАНИЕ! Опасность поражения электрическим током! Элек-
тромонтажные работы проводятся квалифицированным элек-
триком в обесточенном состоянии!
Полное электрическое подключение к GS 2000 в области соединения
QSK стандартно производится на стороне двигателя вентилятора.
GS 2000
• Все схемы подключения/ электромонтажные схемы даны без
учета электрических защитных устройств/мер защиты!
• Электрическое управление QSK осуществляется регулятором
«Альфа» AR 6010 KD-S. Альтернативное управление по запросу.
Дополнительная информация: +49 5341 8475-470 или service@
moehlenhoff.de
Для обеспечения разгрузки проводов от натяжения зафиксируйте
уложенные в соответствующих позициях электрокабели кабель-
ной стяжкой в специально предусмотренных для них петлях.
GS 2000
Обслуживание
Напряжение в сети 230 В
Линейный ввод/ раз-
грузка провода от на-
тяжения
Разъем для EC-двигателя
(монтаж на заводе-изгото-
вителе)
Индикатор режима
Входы системы управления:
«Охлаждение», «Отопле-
ние», «Скорость вращения»
Выходы для сервоприво-
дов: «Охлаждение», «Ото-
пление»
Выход для систем управ-
ления 230 В
