Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 13
Устройство выполнено в металлическом корпусе с возможностью установки в 19”
конструктив, высота корпуса 1U.
2.4.1 Конструктивное исполнение ESR-12V
2.4.1.1 Передняя панель устройств ESR-12V

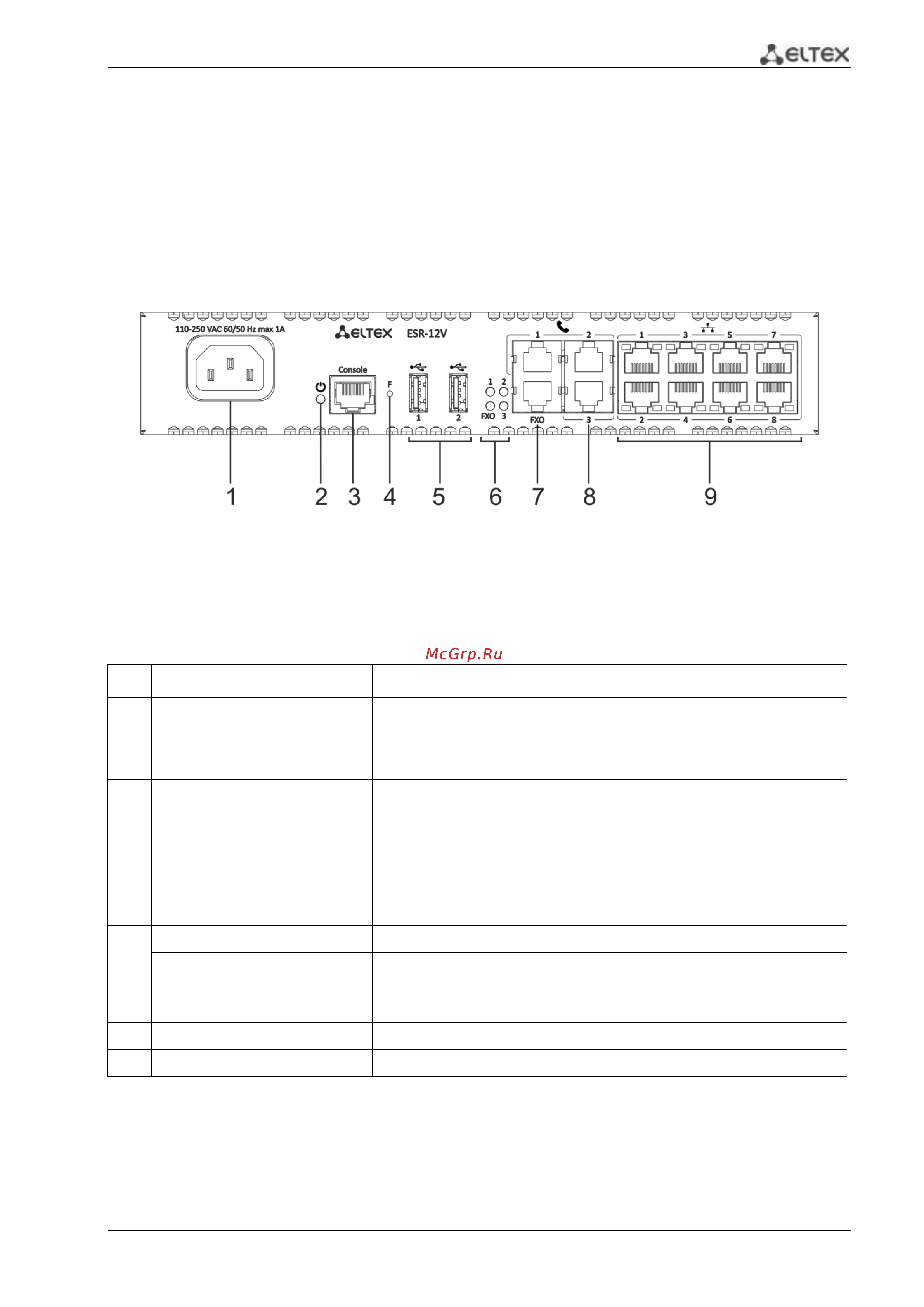

Внешний вид передней панели ESR-12V показан на рисункеРисунок 2.1– Передняя панель ESR-
12V.
Рисунок 2.1 – Передняя панель ESR-12V
В таблице Таблица 2.10 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на передней панели устройства ESR-12V.
Таблица 2.10 – Описание разъемов, индикаторов и органов управления передней панели ESR-12V
№
Элемент передней панели
Описание
1
220V АC
Источник питания.
2
Power
Индикатор питания устройства.
3
Console
Консольный порт RS-232 для локального управления устройством.
4
F
Функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам:
при удержании кнопки менее 10 секунд происходит перезагрузка
устройства;
при удержании кнопки более 10 секунд происходит перезагрузка
устройства и сброс к заводским настройкам.
5
USB1, USB2
2 разъема USB для подключения внешних USB-устройств.
6
FXO
Индикатор внешней абонентской линин от ТфОП.
1,2,3
Индикатор для внутренних абонентских терминалов.
7
FXO
1 разъем FXO для подключения внешней абонентской линии от
ТфОП.
8
FXS 1, FXS 2, FXS 3
3 разъема для внутренних абонентских терминалов.
9
[1 .. 8]
8 портов Gigabit Ethernet 10/100/1000 Base-T (RJ-45).
2.4.1.2 Задняя панель устройств ESR-12V
Внешний вид задней панели устройства ESR-12V приведен на рисунке Рисунок 2.2.2 – Задняя
панель ESR-12V.
