Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 49
Задача: Настроить на маршрутизаторе протокол RIP для обмена маршрутной информацией с
соседними маршрутизаторами. Маршрутизатор должен анонсировать статические маршруты и
подсети 115.0.0.0/24, 14.0.0.0/24, 10.0.0.0/24. Анонсирование маршрутов должно происходить
каждые 25 секунд.

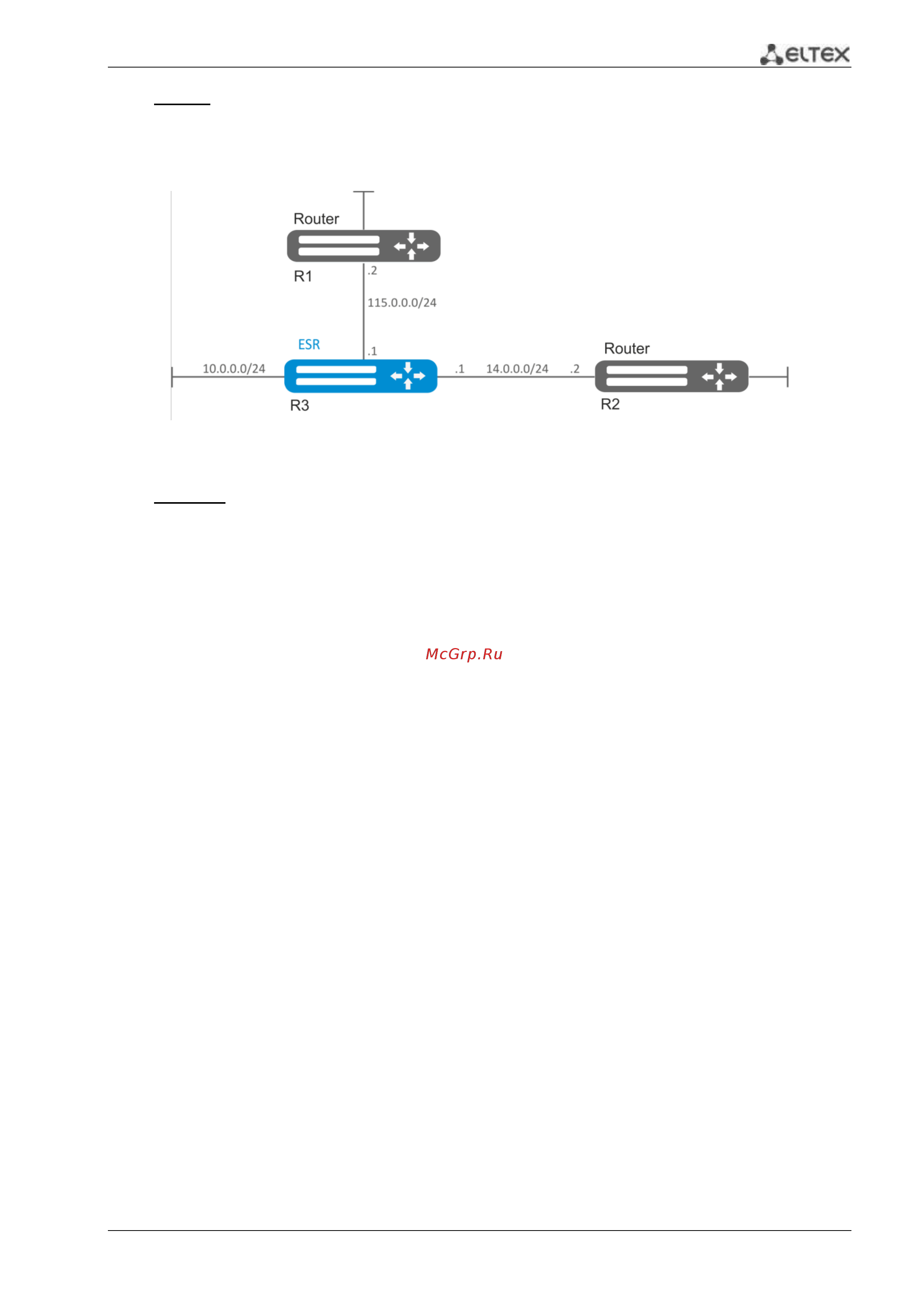

Рисунок 7.11 – Схема сети
Решение:
Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме сети,
приведенной на рисунке 7.11.
Перейдём в режим конфигурирования протокола RIP:
esr(config)# router rip
Укажем подсети, которые будут анонсироваться протоколом: 115.0.0.0/24, 14.0.0.0/24 и
10.0.0.0/24:
esr(config-rip)# network 115.0.0.0/24
esr(config-rip)# network 14.0.0.0/24
esr(config-rip)# network 10.0.0.0/24
Для анонсирования протоколом статических маршрутов выполним команду:
esr(config-rip)# redistribute static
Настроим таймер, отвечающий за отправку маршрутной информации:
esr(config-rip)# timers update 25
После установки всех требуемых настроек включаем протокол:
esr(config-rip)# enable
Изменения конфигурации вступят в действие после применения:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
esr#
Для того чтобы просмотреть таблицу маршрутов RIP воспользуемся командой:
