Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 45
Для интерфейса gi1/0/2 укажем адрес 192.168.100.2/30 и зону «LAN». Через данный
интерфейс R2 будет подключен к устройству R1 для последующей маршрутизации трафика:
R2(config)# interface gi1/0/2
R2(config-if-gi)# security-zone LAN
R2(config-if-gi)# ip address 192.168.100.2/30
R2(config-if-gi)# exit
Создадим маршрут по умолчанию, указав в качестве nexthop IP-адрес интерфейса gi1/0/2
маршрутизатора R1 (192.168.100.1):
R2(config)# ip route 0.0.0.0/0 192.168.100.1
Изменения конфигурации на маршрутизаторе R2 вступят в действие по следующим
командам:
R2# commit
Configuration has been successfully committed
R2# confirm
Configuration has been successfully confirmed
R2#
Проверить таблицу маршрутов можно командой:
esr# show ip route
7.10 Настройка MLPPP
Multilink PPP (MLPPP) предоставляет собой агрегированный канал, включающий в себя
методы для распространения трафика через несколько физических каналов, имея одно логическое
соединение. Этот вариант позволяет расширить пропускную способность и обеспечивает
балансировку нагрузки.

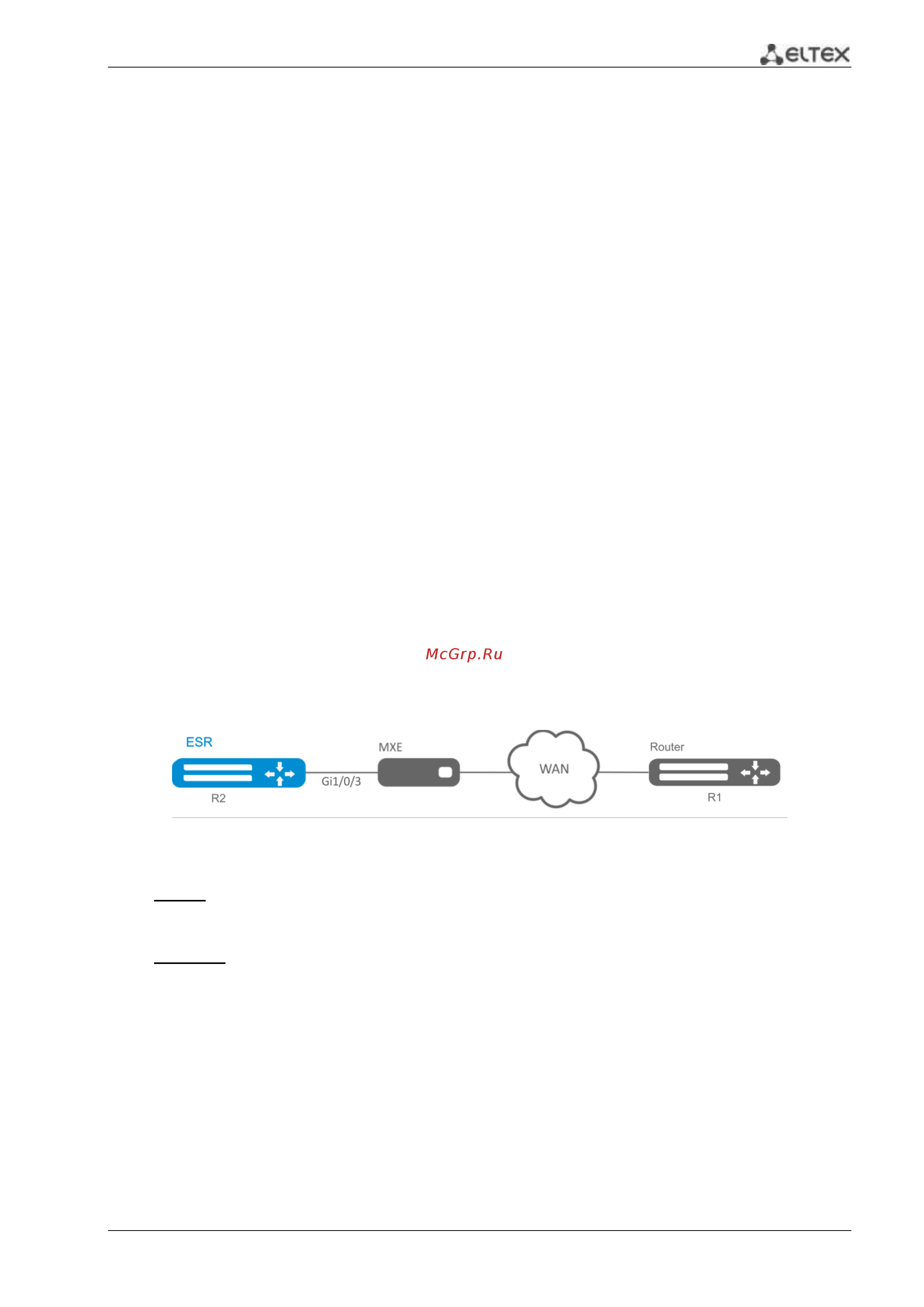

Рисунок 7.8 – Схема сети
Задача: настроить MLPPP-соединение с встречной стороной с IP-адресом 10.77.0.1/24 через
устройство MXE.
Решение:
Переключаем интерфейс gigabitethernet 1/0/3 в режим работы Е1:
esr# configure
esr(config)# interface gigabitethernet 1/0/5
esr(config-if-gi)# description "*** MXE ***"
esr(config-if-gi)# switchport mode e1
esr(config-if-gi)# switchport e1 slot 0
esr(config-if-gi)# exit
Включим interface e1 1/0/1, interface e1 1/0/4 в группу агрегации MLPPP 3:
esr(config)# interface e1 1/0/1
esr(config-e1)# ppp multilink
