Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 15
Выключен
Горит постоянно
Установлено соединение на скорости 10 или
100Мбит/с
Горит постоянно
Горит постоянно
Установлено соединение на скорости
1000Мбит/с
X
Мигание
Идет передача данных
В следующей таблице приведено описание состояний системных индикаторов устройства и их
значений.
Таблица 2.13 – Состояния системных индикаторов
Название
индикатора
Функция индикатора
Состояние
индикатора
Состояние устройства
Power
Индикатор питания устройства.
Зеленый
Питание устройства в норме. Источник
питания работает нормально,
основное ПО прогружено.
Красный
Не прогружено основное ПО
Выключен
Отказ внутренних источников питания
устройства.
2.4.3 Конструктивное исполнение ESR-10
2.4.3.1 Задняя панель устройств ESR-10

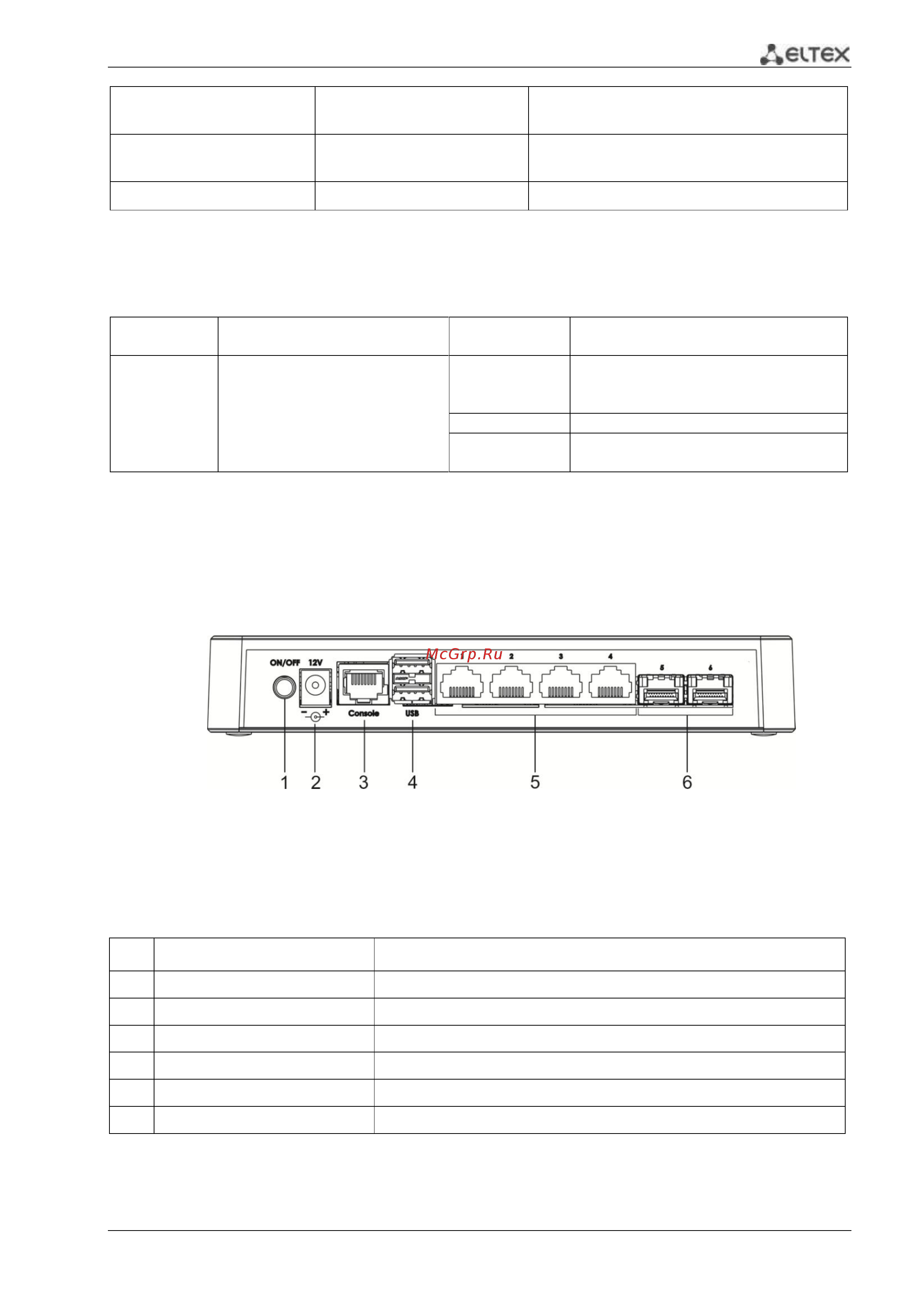

Внешний вид задней панели ESR-10 показан на рисунке 2.5.
Рисунок 2.5 – Задняя панель ESR-10
В таблице 2.14 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на задней панели устройства ESR-10.
Таблица 2.14 – Описание разъемов задней панели
№
Элемент панели задней
Описание
1
ON/OFF
Кнопка включения/выключения питания
2
12V DC
Разъем для подключения адаптера питания
3
Console
Консольный порт RS-232 для локального управления устройством.
4
USB1, USB2
2 разъема USB для подключения внешних USB-устройств
5
[1 .. 4]
4 порта Gigabit Ethernet 10/100/1000 Base-T (RJ-45)
6
Optical Ports
2 порта Gigabit Ethernet 100/1000 Base-X (SFP)
