14 Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации

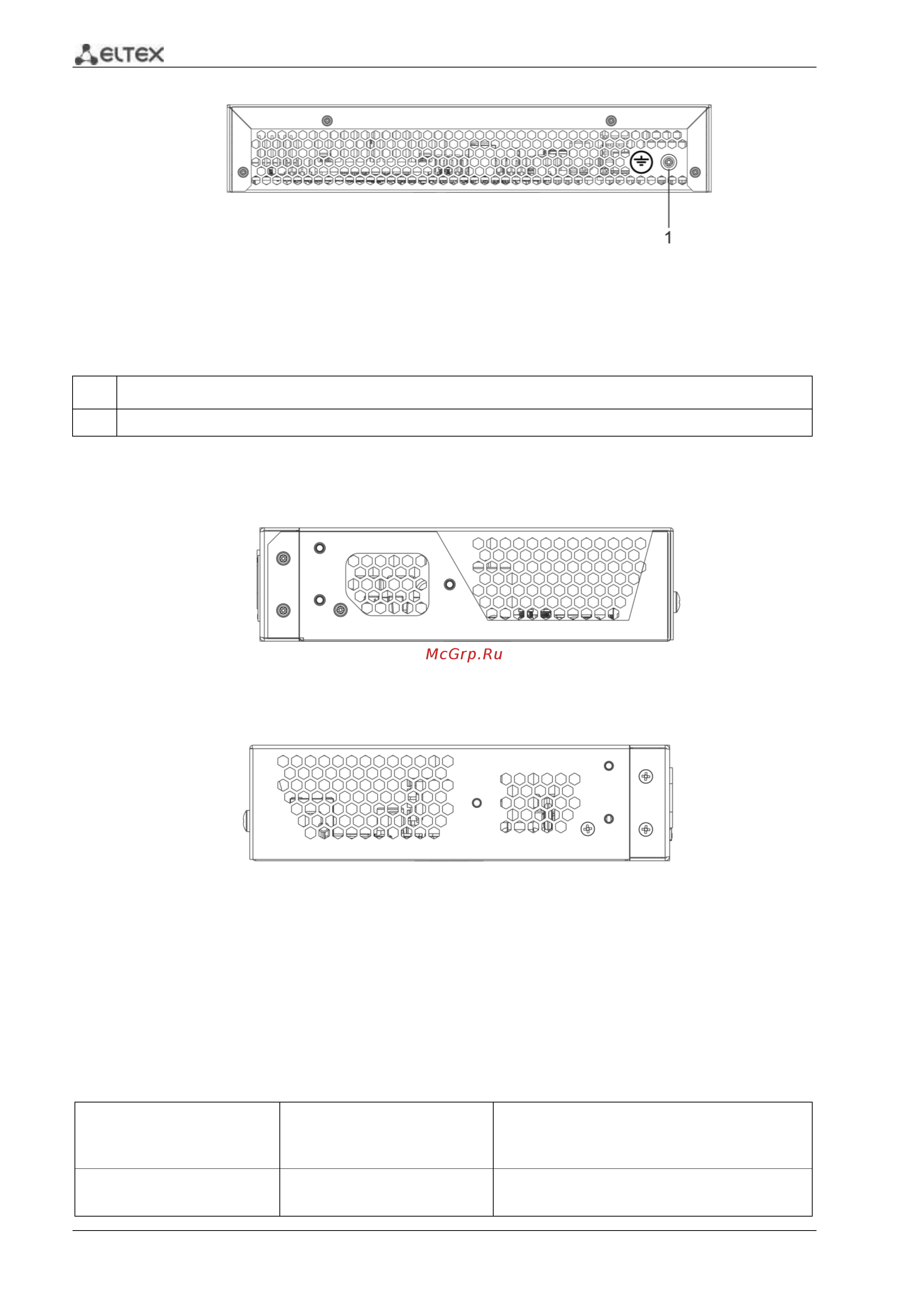

Рисунок 2.2.2 – Задняя панель ESR-12V
В таблице 2.11 приведен перечень разъемов, расположенных на задней панели
маршрутизатора.
Таблица 2.11 – Описание разъемов задней панели маршрутизатора
№
Описание
1
Клемма для заземления устройства.
2.4.1.3 Боковые панели устройства ESR-12V
Рисунок 2.2.3 – Правая боковая панель маршрутизатора ESR-12V
Рисунок 2.2.4– Левая боковая панель маршрутизатора ESR-12V
2.4.2 Световая индикация ESR-12V
Состояние медных интерфейсов GigabitEthernet и SFP-интерфейсов отображается двумя
светодиодными индикаторами - LINK/ACT зеленого цвета и SPEED янтарного цвета.
Таблица 2.12 – Световая индикация состояния медных интерфейсов и SFP-интерфейсов
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не
установлено
