56 Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации
Создаем правило:
esr(config-route-map)# rule 1
Если community содержит 2500:25, то назначаем ему MED 240 и Origin EGP:
esr(config-route-map-rule)# match community 2500:25
esr(config-route-map-rule)# action set metric 240
esr(config-route-map-rule)# action set origin egp
esr(config-route-map-rule)# exit
esr(config-route-map)# exit
В BGP процессе AS 2500 заходим в настройки параметров соседа:
esr(config)# router bgp 2500
esr(config-bgp)# neighbor 185.0.0.2
Привязываем политику к анонсируемой маршрутной информации:
esr(config-bgp-neighbor)# route-map to-as20 out
esr(config-bgp-neighbor)# exit
esr(config-bgp)# exit
esr(config)# exit
Изменения конфигурации вступят в действие после применения:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
esr#
7.15.2 Route-map на основе списков доступа (Policy-based routing)

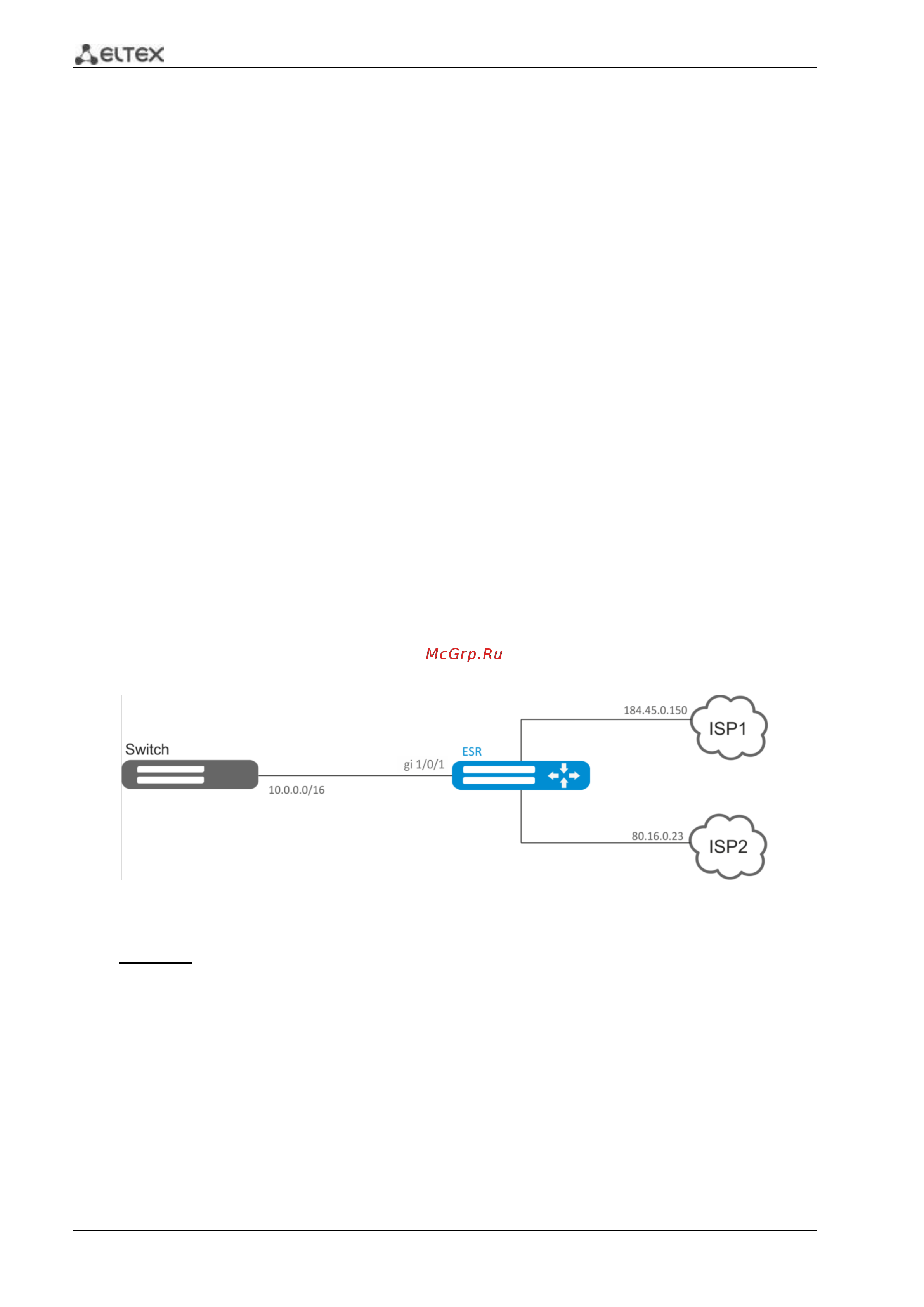

Рисунок 7.17 – Схема сети
Задача 1: Распределить трафик между Интернет провайдерами на основе подсетей
пользователей.
Предварительно нужно выполнить следующие действия:
– Назначить IP адреса на интерфейсы.
Требуется направлять трафик с адресов 10.0.20.0/24 через ISP1 (184.45.0.150), а трафик с
адресов 10.0.30.0/24 – через ISP2 (80.16.0.23). Требуется контролировать доступность адресов
провайдеров (работоспособность подключений к ISP), и при неработоспособности одного из
подключений переводить с него на рабочее подключение весь трафик.
