78 Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации
Решение:
Предварительно нужно выполнить следующие действия:
На интерфейсах gi1/0/1, gi1/0/4 отключить firewall командой «ip firewall disable».
Назначить IP-адреса на портах.
Основной этап конфигурирования:
Укажем IP-адрес коллектора:
esr(config)# netflow collector 10.10.0.2
Включим сбор экспорта статистики netflow на сетевом интерфейсе gi1/0/1:
esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# ip netflow export
Активируем netflow на маршрутизаторе.:
еsr(config)# netflow enable
Изменения конфигурации вступят в действие после применения:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
Для просмотра статистики Netflow используется команда:
esr# show netflow statistics
Настройка Netflow для учета трафика между зонами аналогична настройке sFlow, описание
приведено в разделе 7.24 Настройка sFlow
7.24 Настройка sFlow
Sflow — стандарт для мониторинга компьютерных сетей, беспроводных сетей и сетевых
устройств, предназначенный для учета и анализа трафика.
Задача: Организовать учет трафика между зонами trusted и untrusted.

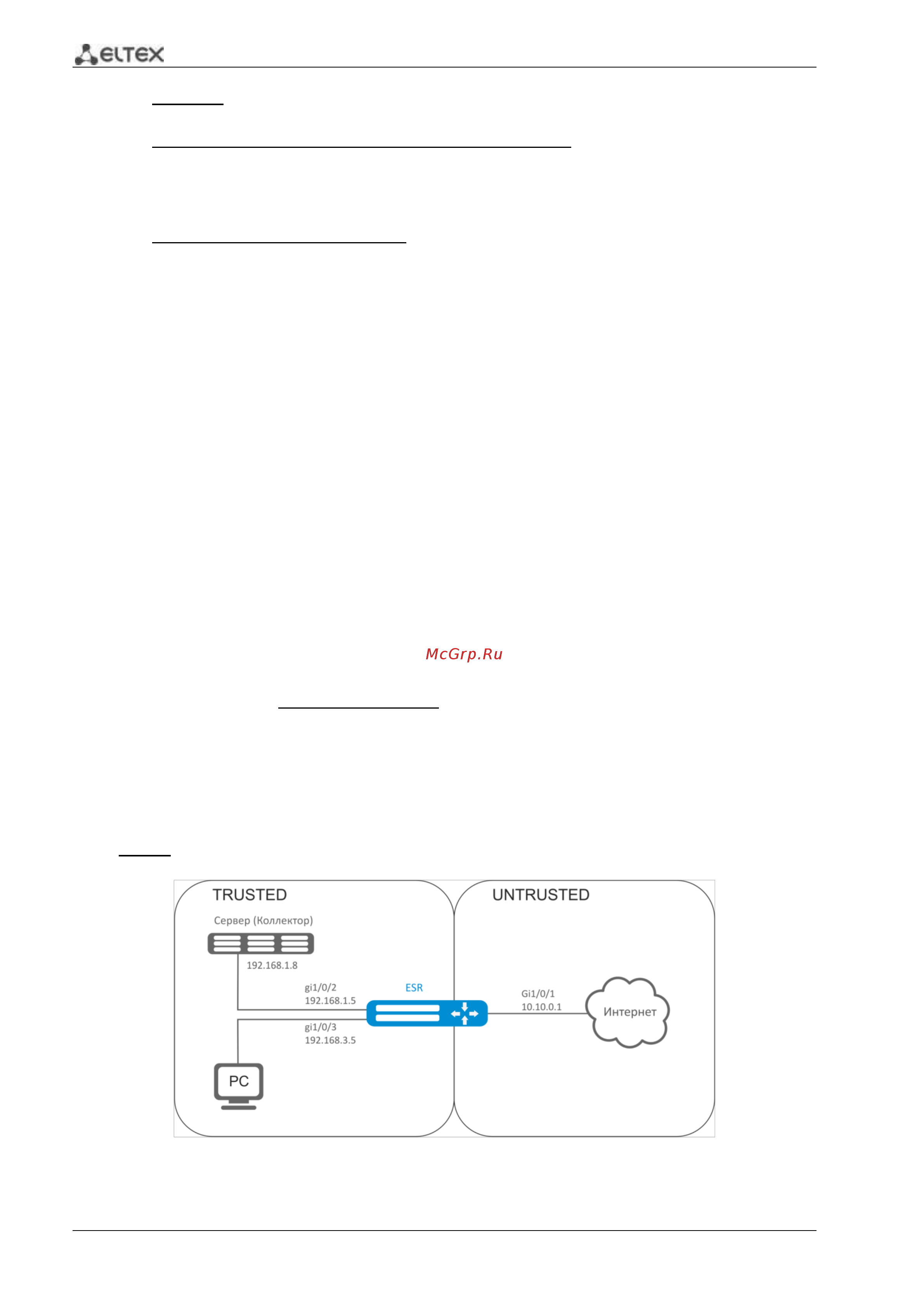

Рисунок 7.27 – Схема сети
