Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 85
Задача: Настроить маршрут к серверу (108.16.0.1/28) с возможностью балансировки нагрузки.

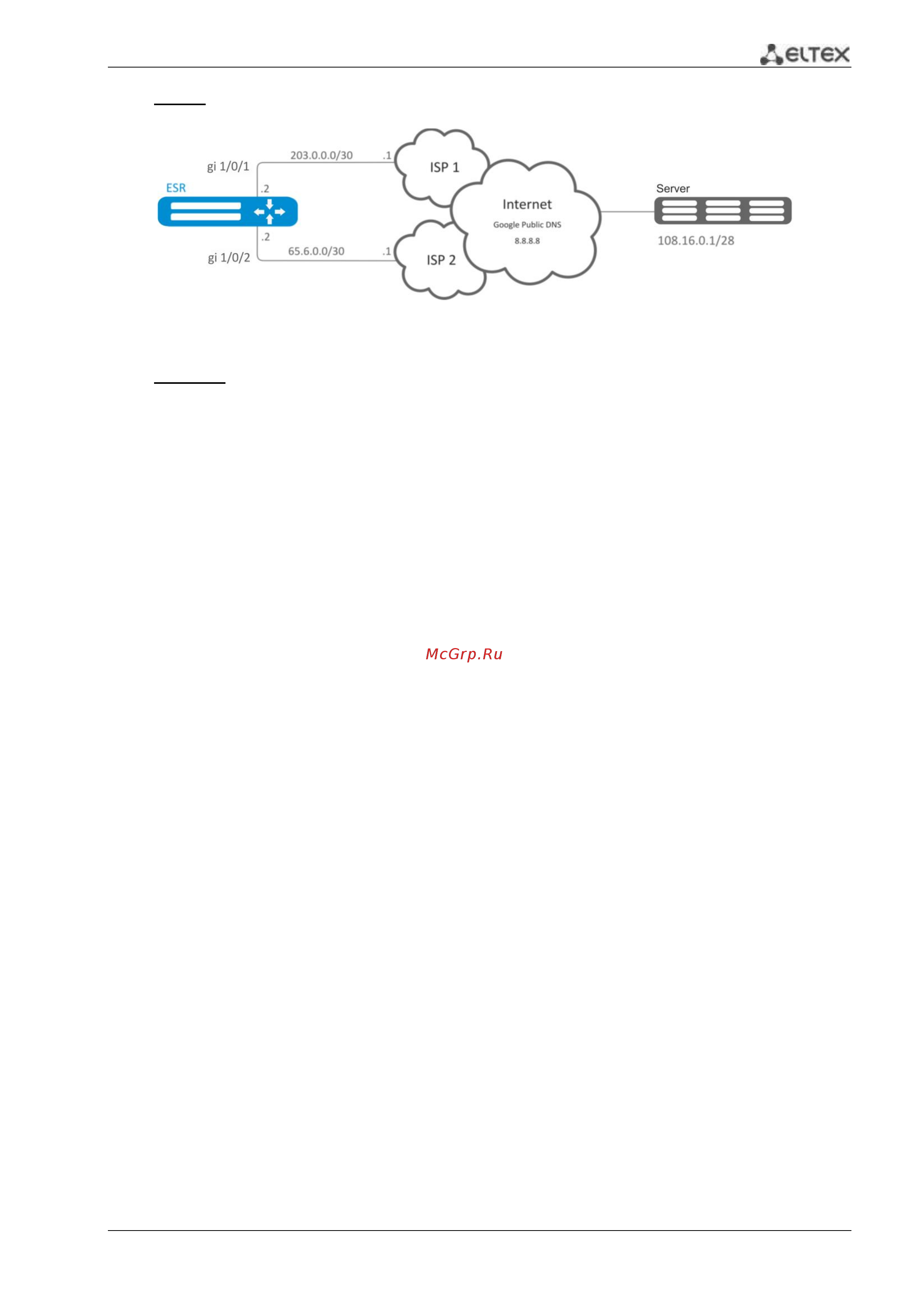

Рисунок 7.32 – Схема сети
Решение:
Предварительно нужно выполнить следующие действия:
настроить зоны для интерфейсов gi1/0/1 и gi1/0/2;
указать IP-адреса для интерфейсов gi1/0/1 и gi1/0/2.
Основной этап конфигурирования:
Настроим маршрутизацию:
еsr(config)# ip route 108.16.0.0/28 wan load-balance rule 1
Создадим правило WAN:
еsr(config)# wan load-balance rule 1
Укажем участвующие интерфейсы:
еsr(config-wan-rule)# outbound interface gigabitethernet 1/0/2
еsr(config-wan-rule)# outbound interface gigabitethernet 1/0/1
Включим созданное правило балансировки и выйдем из режима конфигурирования правила:
еsr(config-wan-rule)# enable
еsr(config-wan-rule)# exit
Создадим список для проверки целостности соединения:
еsr(config)# wan load-balance target-list google
Создадим цель проверки целостности:
esr(config-target-list)# target 1
Зададим адрес для проверки, включим проверку указанного адреса и выйдем:
еsr(config-wan-target)# ip address 8.8.8.8
еsr(config-wan-target)# enable
еsr(config-wan-target)# exit
Настроим интерфейсы. В режиме конфигурирования интерфейса gi1/0/1 указываем nexthop:
