40 Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации
esr(config)# nat source
esr(config-snat)# pool TRANSLATE_ADDRESS
esr(config-snat-pool)# ip address-range 200.10.0.100-200.10.0.249
esr(config-snat-pool)# exit
Вторым шагом создаётся набор правил SNAT. В атрибутах набора укажем, что правила
применяются только для пакетов, направляющихся в публичную сеть через порт te1/0/1. Правила
включают проверку адреса источника данных на принадлежность к пулу «LOCAL_NET»:
esr(config-snat)# ruleset SNAT
esr(config-snat-ruleset)# to interface gi1/0/2
esr(config-snat-ruleset)# rule 1
esr(config-snat-rule)# match source-address LOCAL_NET
esr(config-snat-rule)# match destination-address any
esr(config-snat-rule)# match protocol any
esr(config-snat-rule)# action source-nat pool TRANSLATE_ADDRESS
esr(config-snat-rule)# enable
esr(config-snat-rule)# exit
esr(config-snat-ruleset)# exit
Для того чтобы маршрутизатор отвечал на запросы протокола ARP для адресов, входящих в
публичный пул, необходимо запустить сервис ARP Proxy. Сервис ARP Proxy настраивается на
интерфейсе, которому принадлежит IP-адрес из подсети профиля адресов публичной сети
«PUBLIC_POOL»:
esr(config)# interface gigabitethernet 1/0/2
esr(config-if-te)# ip nat proxy-arp PUBLIC_POOL
Для того чтобы устройства локальной сети могли получить доступ к публичной сети, на них
должна быть настроена маршрутизация – адрес 21.12.2.1 должен быть назначен адресом шлюза.
На самом маршрутизаторе также должен быть создан маршрут для направления на
публичную сеть. Этот маршрут может быть назначен маршрутом по умолчанию с помощью
следующей команды:
esr(config)# ip route 0.0.0.0/0 200.10.0.99
esr(config)# exit
Изменения конфигурации вступают в действие по команде применения:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
7.7 Конфигурирование Firewall
Firewall – комплекс аппаратных или программных средств, осуществляющий контроль и
фильтрацию проходящих через него сетевых пакетов в соответствии с заданными правилами.
Задача: Разрешить обмен сообщениями по протоколу ICMP между устройствами ПК1, ПК2 и b
маршрутизатором ESR.

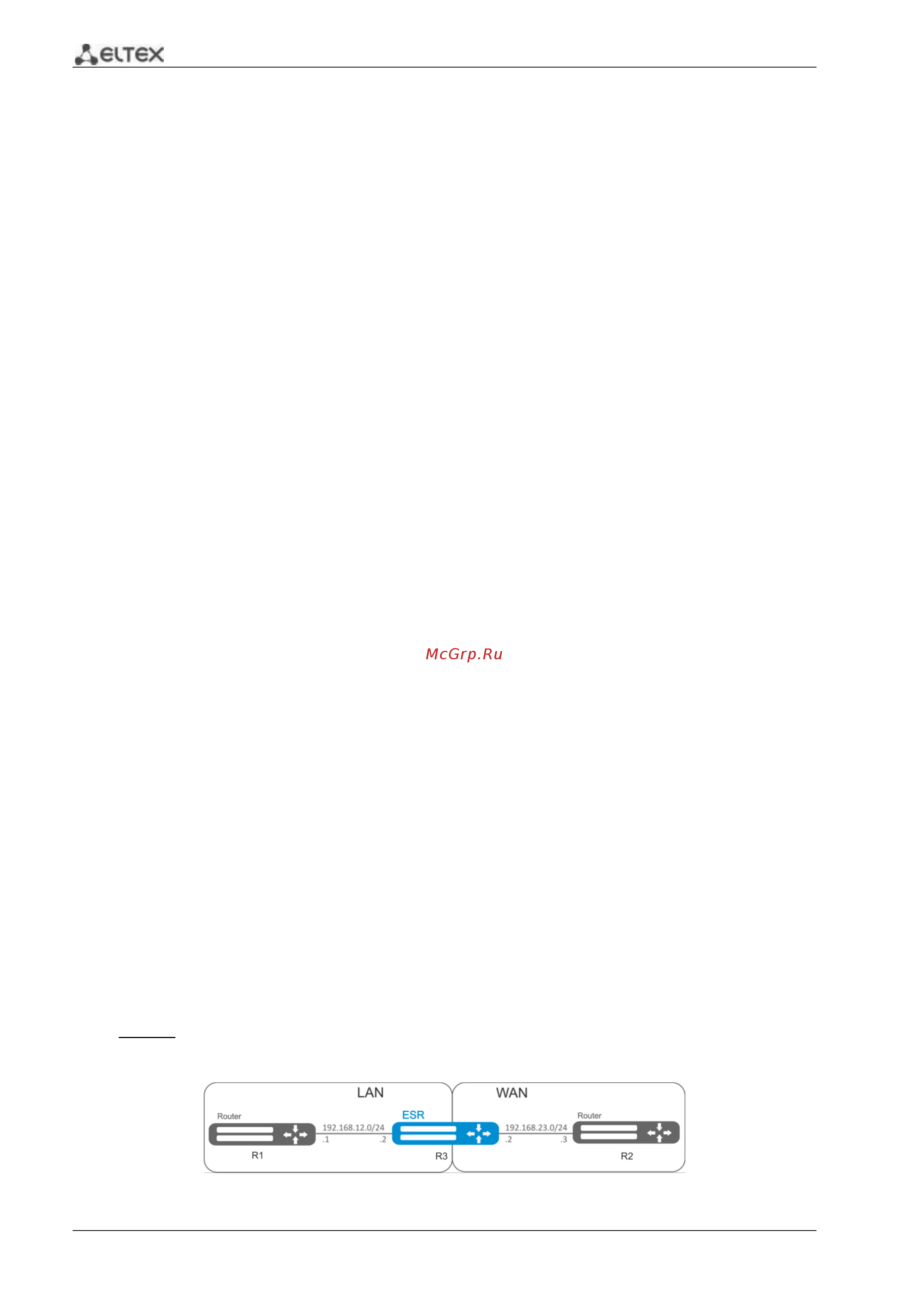

Рисунок 7.6 – Схема сети
