46 Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации
esr(config-e1)# ppp multilink-group 3
esr(config-e1)# exit
esr(config)# interface e1 1/0/4
esr(config-е1)# ppp multilink
esr(config-е1)# ppp multilink-group 3
esr(config-е1)# exit
Настроим MLPPP 3:
esr(config)# interface multilink 3
esr(config-multilink)# ip address 10.77.0.1/24
esr(config-multilink)# security-zone trusted
esr(config-multilink)# exit
esr(config)# exit
Изменения конфигурации вступят в действие по следующим командам:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
esr#
7.11 Настройка Bridge
Bridge (мост) — это способ соединения двух сегментов Ethernet на канальном уровне без
использования протоколов более высокого уровня, таких как IP. Пакеты передаются на основе
Ethernet-адресов, а не IP-адресов. Поскольку передача выполняется на канальном уровне (уровень
2 модели OSI), трафик протоколов более высокого уровня прозрачно проходит через мост.
Задача 1: Объединить в единый L2 домен интерфейсы маршрутизатора, относящиеся к
локальной сети, и L2TPv3-туннель, проходящий по публичной сети. Для объединения использовать
VLAN 333.

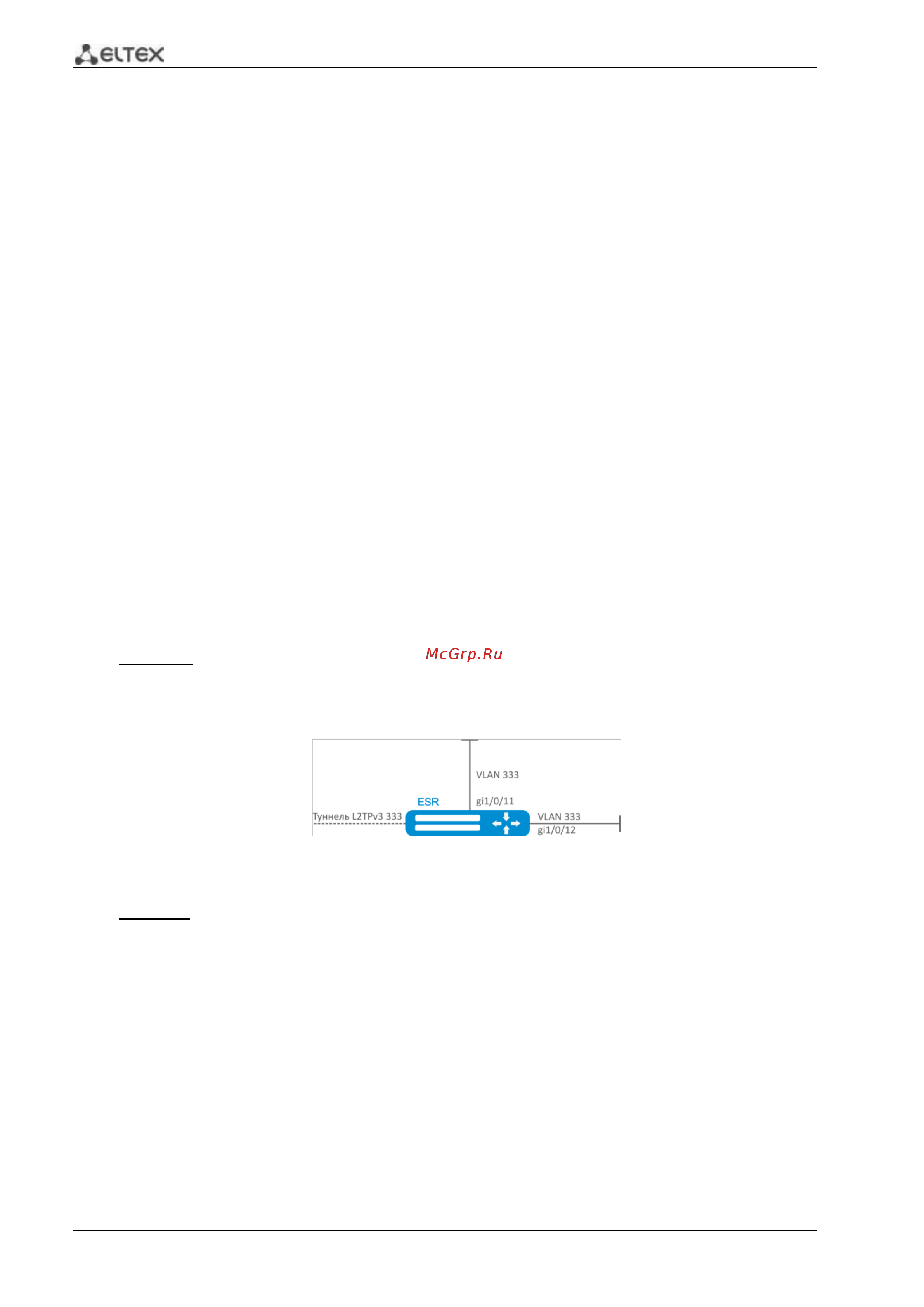

Рисунок 7.9 – Схема сети
Решение:
Создадим VLAN 333:
esr(config)# vlan 333
esr(config-vlan)# exit
Создадим зону безопасности «trusted»:
esr(config)# security-zone trusted
esr(config-zone)# exit
Добавим интерфейсы gi1/0/11, gi1/0/12 в VLAN 333:
esr(config)# interface gigabitethernet 1/0/3-4
esr(config-if)# switchport mode trunk
esr(config-if)# switchport trunk allowed vlan add 333
