Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 53
esr# show ip ospf neighbors 10
Таблицу маршрутов протокола OSPF можно просмотреть командой:
esr# show ip ospf 10
В firewall необходимо разрешить протокол OSPF (89).
7.14 Настройка BGP
Протокол BGP предназначен для обмена информацией о достижимости подсетей между
автономными системами (далее АС), то есть группами маршрутизаторов под единым техническим
управлением, использующими протокол внутридоменной маршрутизации для определения
маршрутов внутри себя и протокол междоменной маршрутизации для определения маршрутов
доставки пакетов в другие АС. Передаваемая информация включает в себя список АС, к которым
имеется доступ через данную систему. Выбор наилучших маршрутов осуществляется исходя из
правил, принятых в сети.
Задача: Настроить BGP-протокол на маршрутизаторе со следующими параметрами:

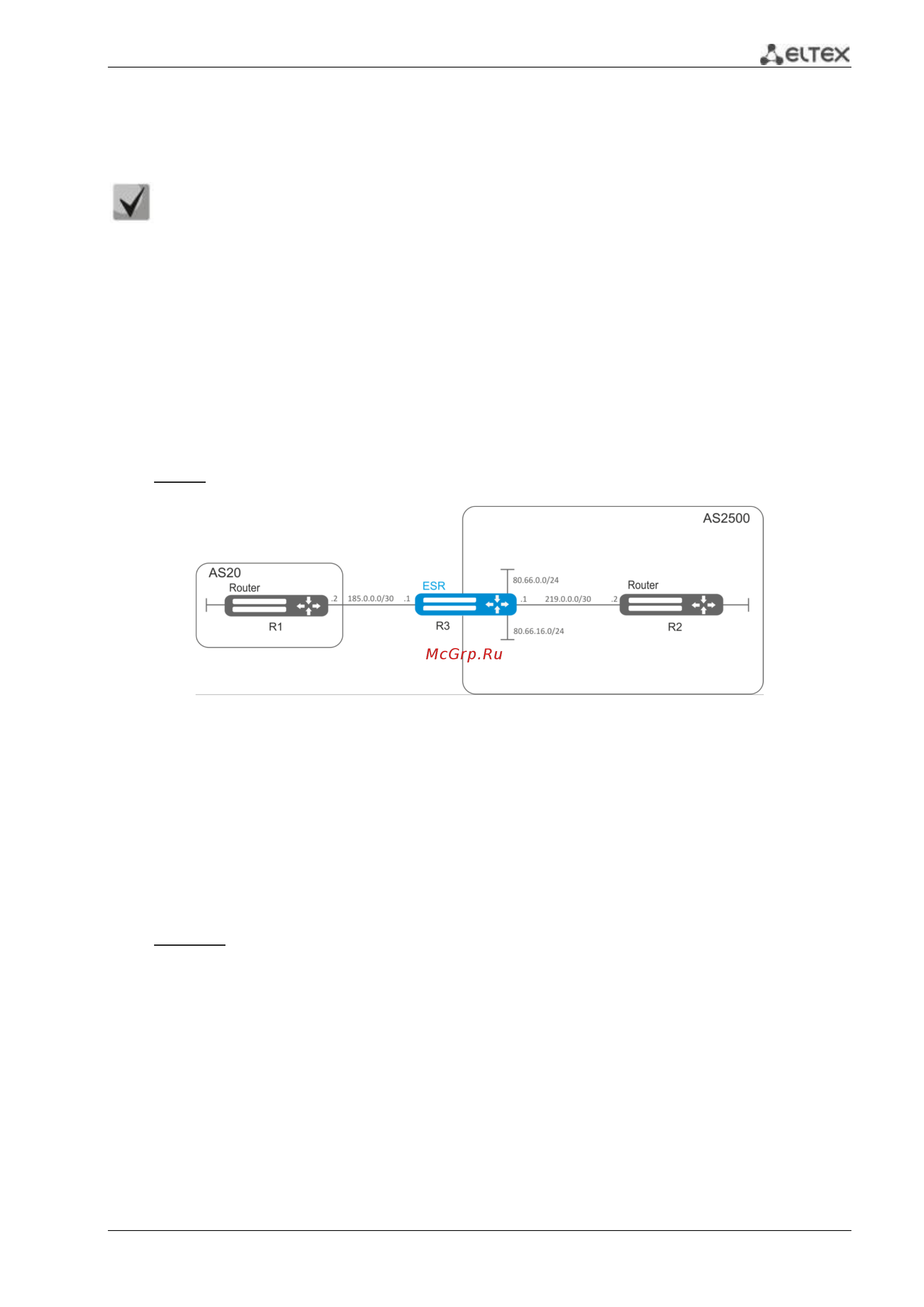

Рисунок 7.15 – Схема сети
– собственные подсети: 80.66.0.0/24, 80.66.16.0/24;
– анонсирование подсетей, подключенных напрямую;
– собственная AS 2500;
– первое соседство - подсеть 219.0.0.0/30, собственный IP-адрес 219.0.0.1, IP-адрес соседа
219.0.0.2, AS 2500;
– второе соседство - подсеть 185.0.0.0/30, собственный IP-адрес 185.0.0.1, IP-адрес соседа
185.0.0.2, AS 20.
Решение:
Сконфигурируем необходимые сетевые параметры:
esr# configure
esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# ip address 185.0.0.1/30
esr(config-if-gi)# exit
esr(config)# interface gigabitethernet 1/0/2
esr(config-if-gi)# ip address 219.0.0.1/30
esr(config-if-gi)# exit
esr(config)# interface gigabitethernet 1/0/3
esr(config-if-gi)# ip address 80.66.0.1/24
esr(config-if-gi)# exit
esr(config)# interface gigabitethernet 1/0/4
esr(config-if-gi)# ip address 80.66.16.1/24
esr(config-if-gi)# exit
