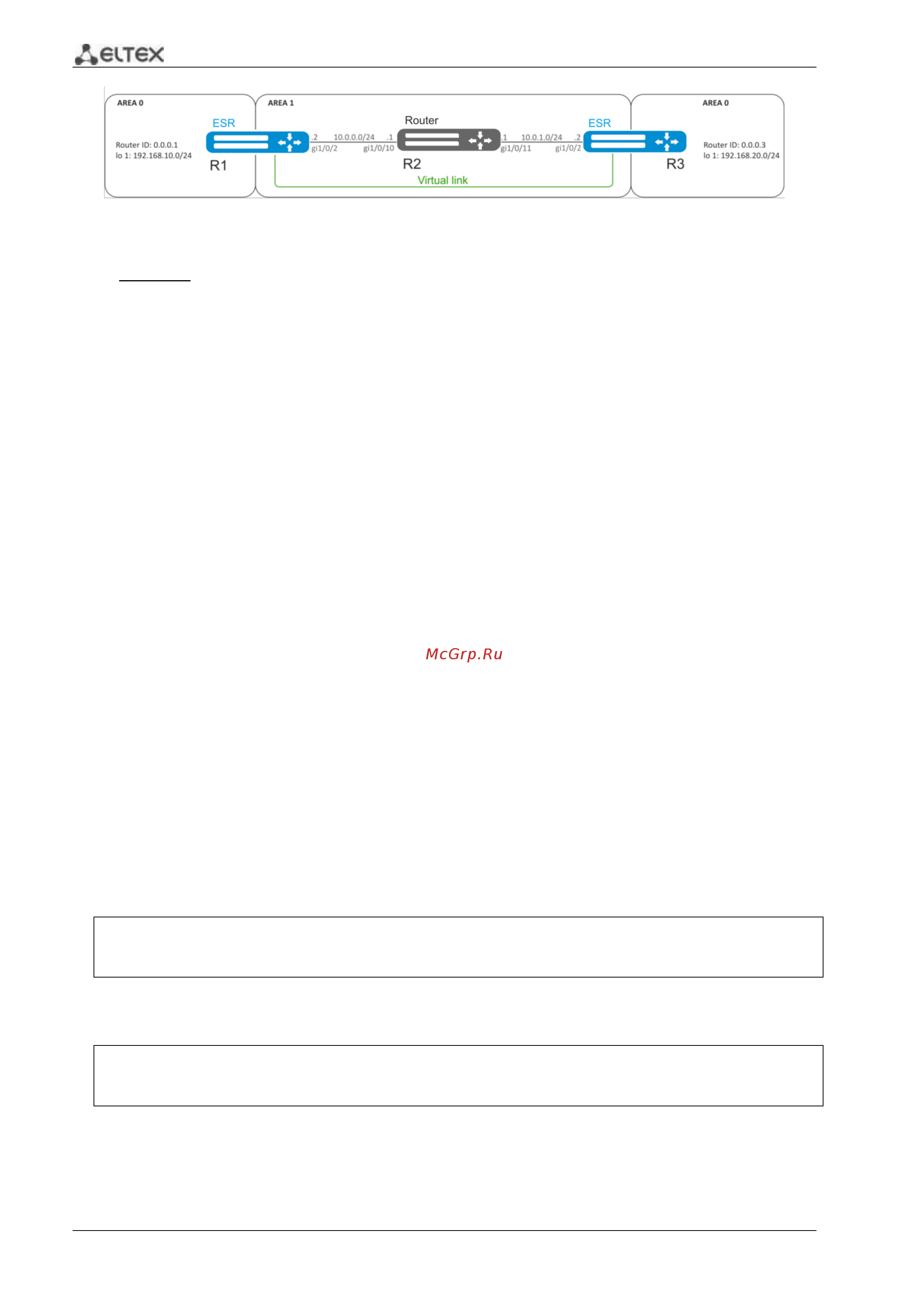

52 Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации
Рисунок 7.14 – Схема сети
Решение:
Virtual link — это специальное соединение, которое позволяет соединять разорванную на
части зону или присоединить зону к магистральной через другую зону. Настраивается между двумя
пограничными маршрутизаторами зоны (Area Border Router, ABR).
Предварительно нужно настроить протокол OSPF и IP-адреса на интерфейсах согласно схеме,
приведенной на рисунке 7.14.
На маршрутизаторе R1 перейдем в режим конфигурирования области 1.1.1.1:
esr(config-ospf)# area 1.1.1.1
Создадим virtual link с идентификатором 0.0.0.3 и включим его:
esr(config-ospf-area)# virtual-link 0.0.0.3
esr(config-ospf-vlink)# enable
На маршрутизаторе R3 перейдем в режим конфигурирования области 1.1.1.1:
esr(config-ospf)# area 1.1.1.1
Создадим virtual link с идентификатором 0.0.0.1 и включим его:
esr(config-ospf-area)# virtual-link 0.0.0.1
esr(config-ospf-vlink)# enable
Изменения конфигурации вступят в действие после применения:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
Рассмотрим таблицу маршрутизации на маршрутизаторе R1:
esr# show ip route
C * 10.0.0.0/24 [0/0] dev gi1/0/2, [direct 00:49:34]
O * 10.0.1.0/24 [150/20] via 10.0.0.1 on gi1/0/2, [ospf1 00:49:53] (0.0.0.3)
O * 192.168.20.0/24 [150/30] via 10.0.0.1 on gi1/0/2, [ospf1 00:50:15] (0.0.0.3)
C * 192.168.10.0/24 [0/0] dev lo1, [direct 21:32:01]
Рассмотрим таблицу маршрутизации на маршрутизаторе R3:
esr# show ip route
O * 10.0.0.0/24 [150/20] via 10.0.1.1 on gi1/0/2, [ospf1 14:38:35] (0.0.0.2)
C * 10.0.1.0/24 [0/0] dev gi1/0/2, [direct 14:35:34]
C * 192.168.20.0/24 [0/0] dev lo1, [direct 14:32:58]
O * 192.168.10.0/24 [150/30] via 10.0.1.1 on gi1/0/2, [ospf1 14:39:54] (0.0.0.1)
Так как OSPF считает виртуальный канал частью области, в таблице маршрутизации R1
маршруты, полученные от R3, отмечены как внутризоновые и наоборот.
Для просмотра соседей можно воспользоваться следующей командой:
