Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 77
esr(config-class-policy-map)# exit
Для другого трафика настраиваем класс с режимом SFQ:
esr(config-policy-map)# class class-default
esr(config-class-policy-map)# mode sfq
esr(config-class-policy-map)# fair-queue 800
esr(config-class-policy-map)# exit
esr(config-policy-map)# exit
Включаем QoS на интерфейсах, политику на входе интерфейса gi 1/0/19 для классификации и
на выходе gi1/0/20 для применения ограничений и режима SFQ для класса по умолчанию:
esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# qos enable
esr(config-if-gi)# service-policy input fl
esr(config-if-gi)# exit
esr(config)# interface gigabitethernet 1/0/6
esr(config-if-gi)# qos enable
esr(config-if-gi)# service-policy output fl
esr(config-if-gi)# exit
Изменения конфигурации вступят в действие после применения:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
Для просмотра статистики используется команда:
esr# do show qos policy statistics gigabitethernet 1/0/6
7.23 Настройка Netflow
Netflow — сетевой протокол, предназначенный для учета и анализа трафика. Netflow
позволяет передавать данные о трафике (адрес отправителя и получателя, порт, количество
информации и др.) с сетевого оборудования (сенсора) на коллектор. В качестве коллектора
может использоваться обычный сервер.
Задача: Организовать учет трафика с интерфейса gi1/0/1 для передачи на сервер через
интерфейс gi1/0/4 для обработки.

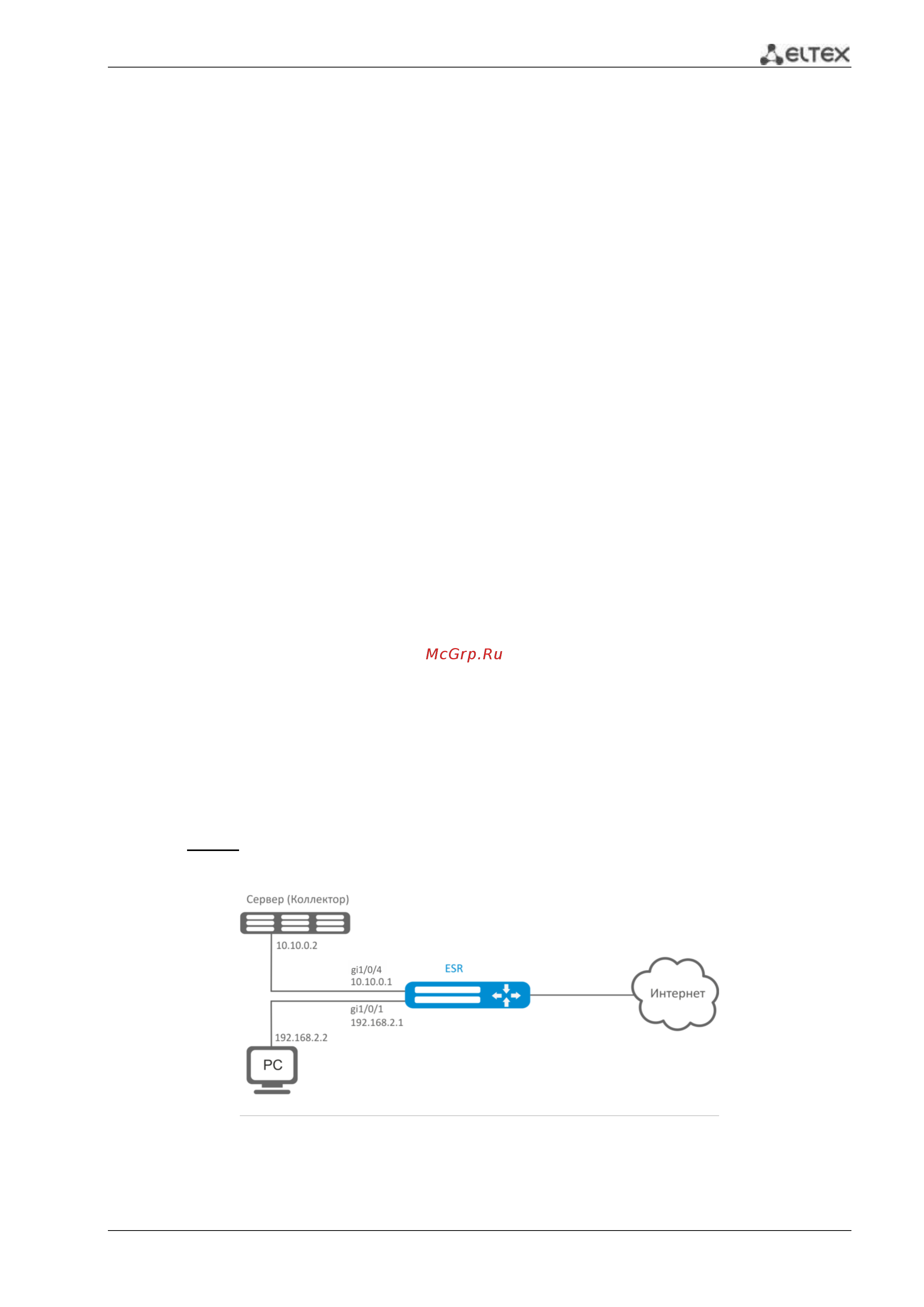

Рисунок 7.26 – Схема сети
