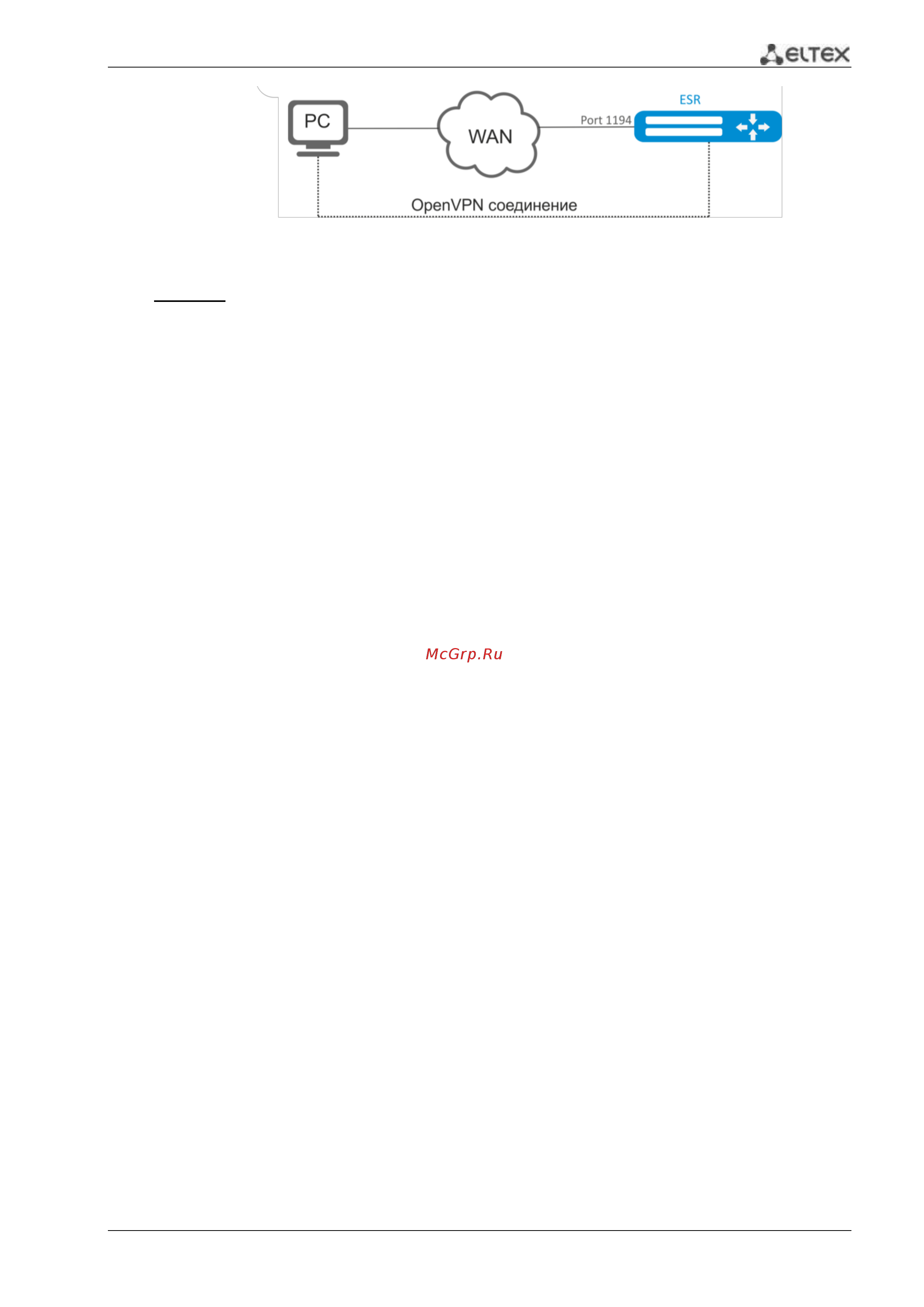

Рисунок 7.23 – Схема сети

Решение:

Предварительно нужно выполнить следующие действия:

- Подготовить сертификаты и ключи:

o Сертификат Удостоверяющего Центра (СА)

o Ключ и сертификат для OpenVPN сервера

o Ключ Диффи-Хелмена и HMAC для TLS

- Настроить зону для интерфейса te1/0/1

- Указать IP-адреса для интерфейса te1/0/1.

Импортируем по tftp сертификаты и ключи

esr# copy tftp://192.168.16.10:/ca.crt fs://certificate/ca/ca.crt

esr# copy tftp://192.168.16.10:/dh.pem fs://certificate/dh/dh.pem

esr# copy tftp://192.168.16.10:/server.key fs://certificate/server_key/server.key

esr# copy tftp://192.168.16.10:/server.crt fs://certificate/server_crt/server.crt

esr# copy tftp://192.168.16.10:/ta.key fs://certificate/ta/ta.key

Создадим OPENVPN-сервер и подсеть в которой он будет работать:

esr(config)# remote-access openvpn AP

esr(config-openvpn)# network 10.10.100.0/24

Укажем тип соединения L3 и протокол инкапсуляции.

esr(config-openvpn)# tunnel ip

esr(config-openvpn)# protocol tcp

Объявим подсети ЛВС которые будут доступны через OpenVPN соединение и укажем DNS

сервер

esr(config-)# route 10.10.0.0/20

esr(config-openvpn)# dns-server 10.10.1.1

Укажем ранее импортированные сертификаты и ключи, которые будет использоваться

OpenVPN-сервером:

esr(config-openvpn)# certificate ca ca.crt

esr(config-openvpn)# certificate dh dh.pem

esr(config-openvpn)# certificate server-key server.key

esr(config-openvpn)# certificate server-crt server.crt

esr(config-openvpn)# certificate ta ta.key
