Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 31
7 ПРИМЕРЫ НАСТРОЙКИ МАРШРУТИЗАТОРА
7.1 Настройка VLAN
VLAN (Virtual Local Area Network) — логическая («виртуальная») локальная сеть, представляет
собой группу устройств, которые взаимодействуют между собой на канальном уровне независимо
от их физического местонахождения.

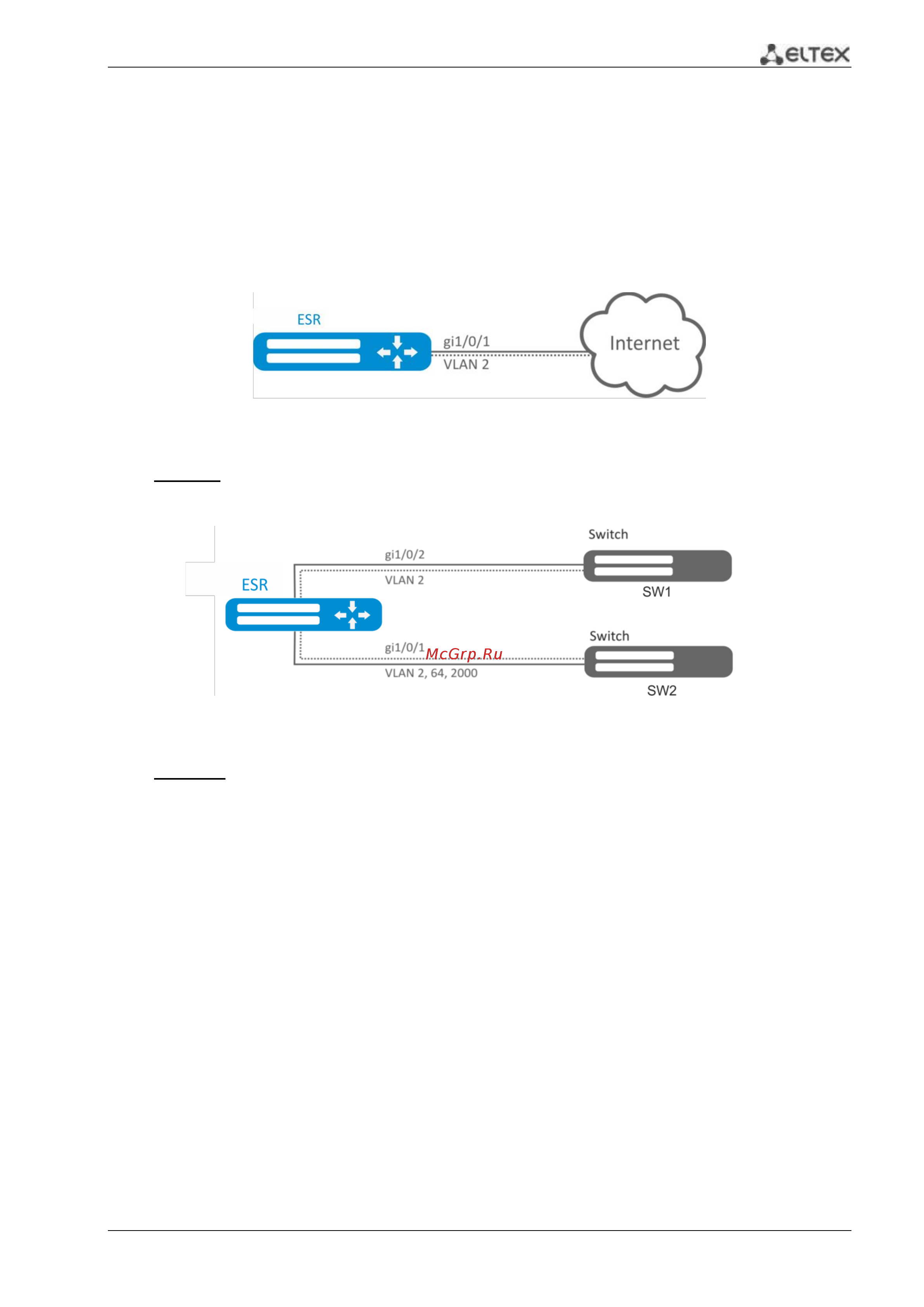

Рисунок 7.1 – Схема сети
Задача 1: Настроить порты gi1/0/1 для передачи и приема пакетов в VLAN 2, VLAN 64, VLAN
2000 в режиме trunk, настроить порт gi1/0/2 в режиме access для VLAN 2 на ESR.
Рисунок 7.2 – Схема сети
Решение:
Создадим VLAN 2, VLAN 64, VLAN 2000 на ESR-12V/ ESR -200:
esr(config)# vlan 2,64,2000
Пропишем VLAN 2, VLAN 64, VLAN 2000 на порт gi1/0/1:
esr(config)# interface gi1/0/1
esr(config-if-gi)# switchport forbidden default-vlan
esr(config-if-gi)# switchport mode trunk
esr(config-if-gi)# switchport trunk allowed vlan add 2,64,2000
Пропишем VLAN 2 на порт gi1/0/2:
esr(config)# interface gi1/0/1
esr(config-if-gi)# switchport access vlan 2
Изменения конфигурации вступят в действие после применения:
esr# commit
Configuration has been successfully committed
esr# confirm
