Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 55

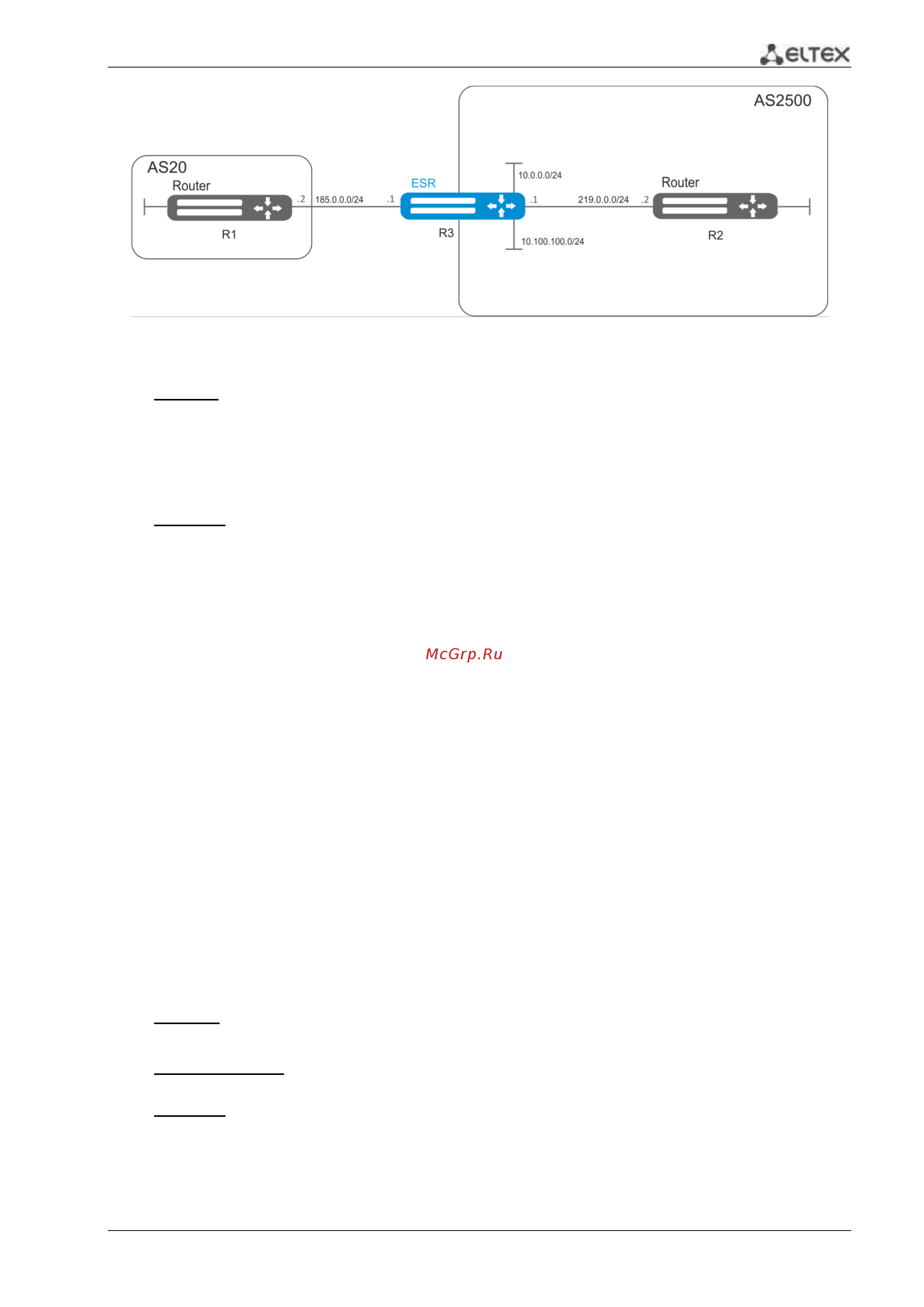

Рисунок 7.16 – Схема сети
Задача 1: Назначить сommunity для маршрутной информации, приходящей из AS 20:
Предварительно нужно выполнить следующие действия:
– Настроить BGP c AS 2500 на маршрутизаторе ESR;
– Установить соседство с AS20.
Решение:
Создаем политику:
esr# configure
esr(config)# route-map from-as20
Создаем правило 1:
esr(config-route-map)# rule 1
Если AS PATH содержит AS 20, то назначаем ему сommunity 20:2020 и выходим:
esr(config-route-map-rule)# match as-path contain 20
esr(config-route-map-rule)# action set community 20:2020
esr(config-route-map-rule)# exit
esr(config-route-map)# exit
В BGP процессе AS 2500 заходим в настройки параметров соседа:
esr(config)# router bgp 2500
esr(config-bgp)# neighbor 185.0.0.2
Привязываем политику к принимаемой маршрутной информации:
esr(config-bgp-neighbor)# route-map from-as20 in
Задача 2: Для всей передаваемой маршрутной информации (с community 2500:25) назначить
MED, равный 240, и указать источник маршрутной информации EGP:
Предварительно: Настроить BGP c AS 2500 на ESR
Решение:
Создаем политику:
esr(config)# route-map to-as20
