ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ
Заточку цепи необходимо начать с заточки режущих зубьев (1) (см. рис. 6).
Заточку зубьев осуществляйте равномерно, вначале каждый второй зуб с одной
стороны цепи, а затем каждый второй зуб с противоположной стороны. Длина
всех режущих зубьев цепи должна быть одинаковой. Нельзя допускать, чтобы
длина режущих зубьев была разной. Если зубья будут иметь разную длину, это
может привести к травме или поломке изделия (см. рис. 7).
Прежде чем продвигать цепь в пазу и вполнять заточку следующего зуба,
переведите клавишу «Вкл/Выкл» в положение «Выкл» и дождитесь полной
остановки точильного диска. После чего ослабьте крепежный винт (2) (см. рис. 5)
и продвиньте цепь для заточки следующего зуба.
При заточке следующего зуба цепи нет необходимости заново регулировать
положение шаблона для точной фиксации цепи. Достаточно установить режущий
зуб впритык к шаблону и зафиксировать данное положение винтом (2) (см. рис.
5), не допуская свободного перемещения цепи в пазу в процессе заточки.
Заточка режущих зубьев
Установка угла заточки
Установите необходимый угол заточки режущего зуба, совместив метку
поворотной базы (13) с необходимым значением градуированной шкалы (14)
(см. рис. 1).
Расположение точильного диска (2) к затачиваемому режущему зубу (1)
изображено на рисунке 8.
Очень важно во время заточки режущих зубьев установить необходимую
глубину заточки – глубина у всех зубьев должна быть одинаковой.
После того, как будут заточены все режущие зубья цепи, необходимо заточить
зубья-ограничители.
Для стачивания зубьев-ограничителей необходимо использовать
специальный шаблон и плоский напильник. Наложите шаблон на зуб-
ограничитель, и попеременно сточите напильником каждый зуб-ограничитель до
уровня шаблона. У шаблона имеется два положения: S (“soft”, мягкий) – для
мягких пород дерева и H (“hard”, твердый) – для твердых пород дерева.
ПРИМЕЧАНИЕ!
Как правило, угол заточки режущих зубьев цепи
составляет 25°-30°. Информация об угле отображена на
заводской упаковке цепи.
Заточка зубьев-ограничителей
ПРИМЕЧАНИЕ!
Правильную заточку зубьев цепи можно выполнить
только с помощью специальных шаблонов и инструмен-
тов, которые соответствуют данному типу цепи и
приобретаются отдельно.
Изменять угол заточки цепи необходимо только при
обесточенном станке.
Изменять угол заточки цепи необходимо только при
обесточенном станке.
ВНИМАНИЕ!ВНИМАНИЕ!

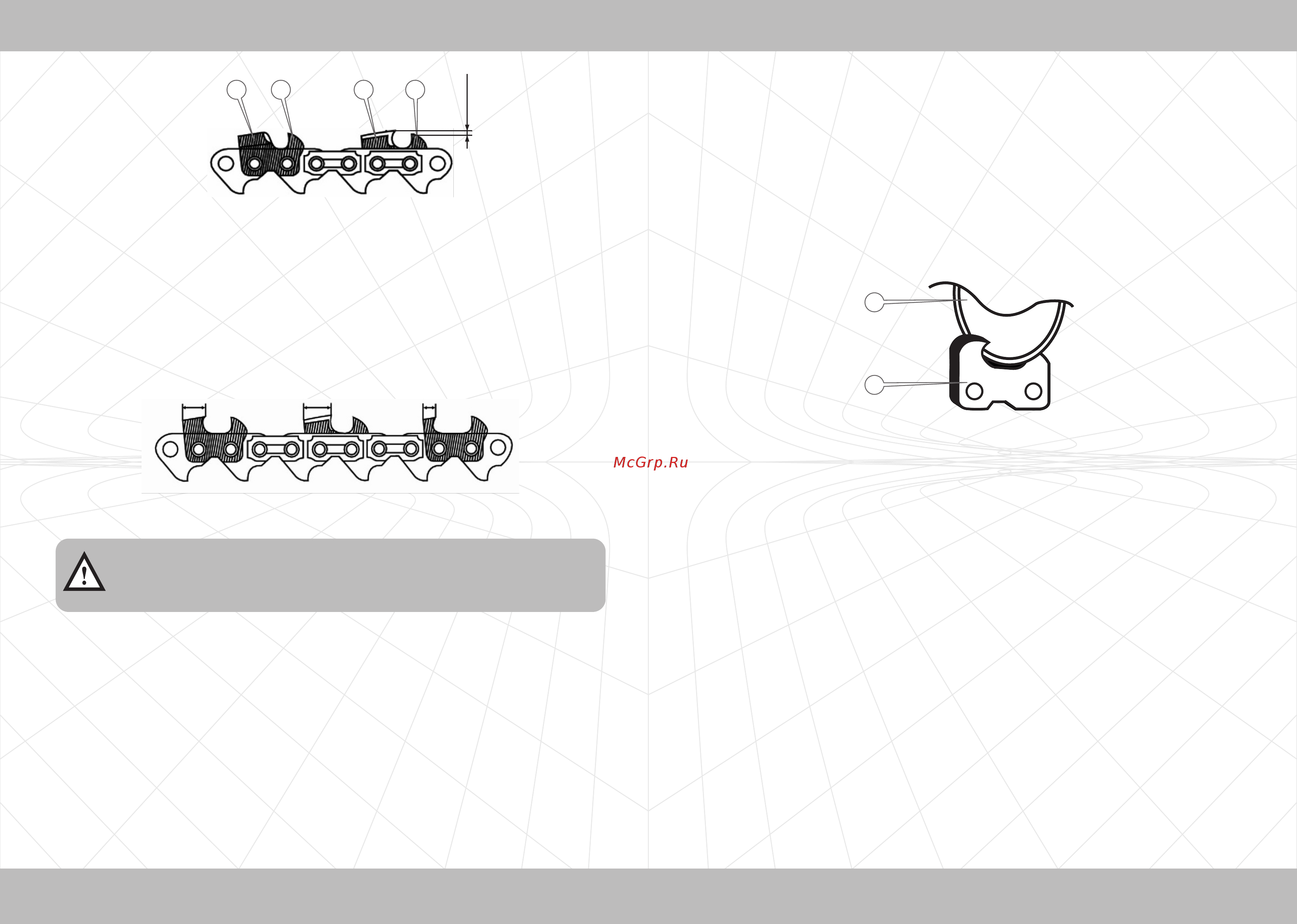

Рисунок 8
Рисунок 6
Рисунок 7
1 2
0,5...0,8
1 2
1
2
