36
37
ЕКСПЛУАТАЦІЯ
4.2.1. Встановлення станка
4.2.2. Встановлення та зняття точильного диска
Порядок встановлення та зняття точильного диска
Процедура зняття точильного диска здійснюється в зворотній
послідовності.
Установіть виріб на жорстку рівну горизонтальну поверхню робочого столу
(верстата) таким чином, щоб отвір для ланцюга (17) (див. мал. 1) повністю
виступав за межі робочого столу (верстата) і при цьому була забезпечена
максимальна зручність під час роботи. Надійно закріпіть станину станка на
робочому столі (верстаті) болтами (до комплекту поставки виробу не входять),
використовуючи монтажні отвори (6) (див. мал. 3).
1. Послабте (відкрутіть на 4 оберти) гвинт фіксації захисного кожуха точильного
диска (5) (див. мал. 1) і гвинти фіксації пластикового рухомого захисту (19)
(див. мал. 1), але не викручуйте їх.
2. Зніміть захисний кожух точильного диска (6) з пластиковим рухомим захистом
(7) (див. мал. 1).
3. Установіть на шпиндель (2) валу редуктора шайбу (1) (див. мал. 3).
4. Установіть на шпиндель точильний диск (3) (див. мал. 3).
5. Установіть на вал шайбу (5) (див. мал. 3).
6. Вставте штифт (6) (див. мал. 2) в отвір (7) (див. мал. 3) щоб зафіксувати вал
редуктора. Надійно утримуйте штифт однією рукою.
7. Закріпіть точильний диск – надійно закрутіть ключем притискну гайку (4) (див.
мал. 3) з розміром «під ключ» S = 13 мм.
8. Переконайтеся в надійності кріплення точильного диска.
9. Установіть на штатне місце захисний кожух з пластиковим захистом.
Відрегулюйте пластиковий захист по висоті.
Перш ніж здійснювати встановлення або зняття точильного
диска, від'єднайте виріб від живильної електромережі.
Перш ніж здійснювати встановлення або зняття точильного
диска, від'єднайте виріб від живильної електромережі.
УВАГА!УВАГА!
4.3. Робота
4.3.1. Вмикання і вимикання станка
ЕКСПЛУАТАЦІЯ

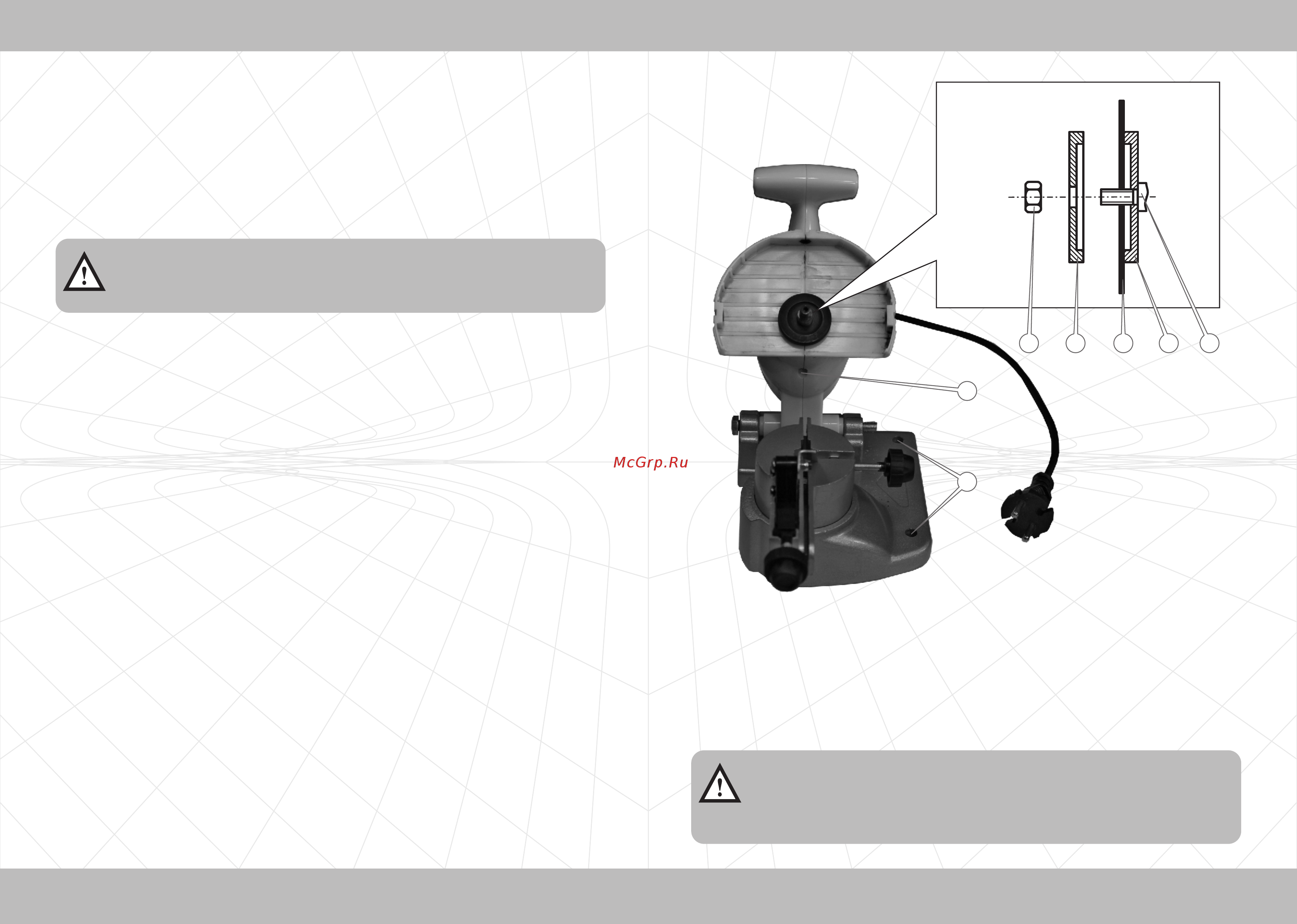

Малюнок 3
Щоб уникнути виходу з ладу електричного двигуна виробу та
отримання травм переконайтеся, що вал редуктора не
заблокований штифтом (6) (див. мал. 2).
Щоб уникнути виходу з ладу електричного двигуна виробу та
отримання травм переконайтеся, що вал редуктора не
заблокований штифтом (6) (див. мал. 2).
УВАГА!УВАГА!
6
7
4 5 3 1 2
