Кентавр СЗ-100 [16/28] Комплектація технічні дані 2 комплектація технічні дані
![Кентавр СЗ-100 [16/28] Комплектація технічні дані 2 комплектація технічні дані](/views2/1262912/page16/bg10.png)
30 31
КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ

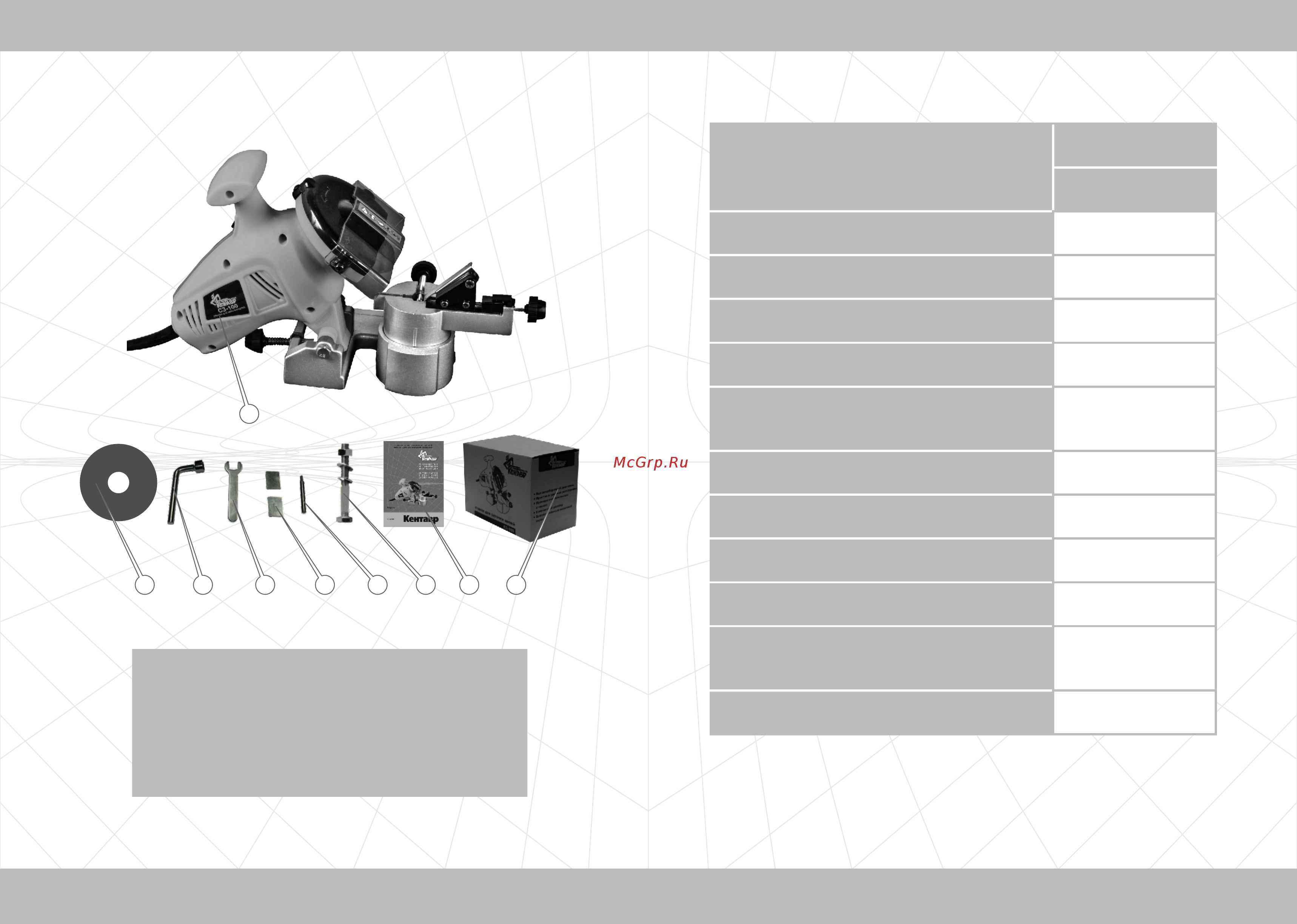

2.1. Комплектація*
2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ 2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
Характеристики
Модель
СЗ-100
Напруга змінного струму, В
220
Частота струму, Гц
50
Максимальна потужність споживання, Вт
180
Частота обертання шпинделя, об/хв
6300
Діаметр точильного диска, мм
зовнішній
посадковий
100
10
Товщина точильного диска, мм
3,2
Кут регулювання заточування, град
±35
Звуковий тиск, дБ
86
Вібраційне навантаження, м/с²
3,21
Габаритні розміри, мм
виробу
упаковки
290х160х200
300х170х210
Маса нетто/брутто, кг
2,1 / 2,5
1.
2.
3.
4.
5.
6.
7.
8.
9.
Станок для заточування ланцюгів.
Точильний диск.
Ключ торцевий S = 13 мм.
Ключ ріжковий S = 13 мм.
Притискні губки.
Штифт фіксації вала редуктора.
Вісь з'єднання силового агрегату зі станиною.
Керівництво з експлуатації.
Упаковка.
Малюнок 2
2.2. Технічні дані
3
4 6 632 4 5 7 8 9
1
* Зовнішній вигляд і розміри комплектуючих можуть дещо відрізнятися
від зображених на цій сторінці керівництва
