14
15
ЭКСПЛУАТАЦИЯ
4.2.1. Установка станка
4.2.2. Установка и снятие точильного диска
Порядок установки точильного диска.
Процедура снятия точильного диска осуществляется в обратной
последовательности.
Установите изделие на жесткую ровную горизонтальную поверхность
рабочего стола (верстака) таким образом, чтобы проем для цепи (17) (см. рис. 1)
полностью выступал за пределы рабочего стола (верстака) и при этом было
обеспечено максимальное удобство в работе. Надежно закрепите станину
станка на рабочем столе (верстаке) болтами (в комплект поставки изделия не
входят), используя монтажные отверстия (6) (см. рис. 3).
1. Послабьте (открутите на 4 оборота) винт фиксации защитного кожуха (5) (см.
рис. 1) точильного диска и винты фиксации пластиковой подвижной
защиты (19) (см. рис. 1), но не выкручивайте их.
2. Снимите защитный кожух (6) с пластиковой защитой (7) (см. рис.1).
3. Наденьте на шпиндель (2) вала редуктора шайбу (1) (см. рис. 3).
4. Наденьте на шпиндель точильный диск (3) (см. рис. 3).
5. Наденьте на вал шайбу (5) (см. рис. 3).
6. Вставьте штифт (6) (см. рис. 2) в отверстие (7) (см. рис. 3) чтобы
зафиксировать вал редуктора. Надежно удерживайте штифт одной рукой.
7. Закрепите точильный диск – надежно закрутите ключом прижимную гайку (4)
(см. рис. 3) с размером «под ключ» S = 13 мм.
8. Убедитесь в надежности крепления точильного диска.
9. Установите на штатное место защитный кожух с пластиковой защитой.
Отрегулируйте пластиковую защиту по высоте.
Прежде чем осуществлять установку или снятие точильного
диска, отключите изделие от питающей электросети.
Прежде чем осуществлять установку или снятие точильного
диска, отключите изделие от питающей электросети.
ВНИМАНИЕ!ВНИМАНИЕ!
4.3. Работа
4.3.1. Включение и отключение станка
ЭКСПЛУАТАЦИЯ
Во избежание выхода из строя электродвигателя изделия и
получения травм убедитесь, что вал редуктора не зафик-
сирован штифтом (6) (см. рис. 2).
Во избежание выхода из строя электродвигателя изделия и
получения травм убедитесь, что вал редуктора не зафик-
сирован штифтом (6) (см. рис. 2).
ВНИМАНИЕ!ВНИМАНИЕ!

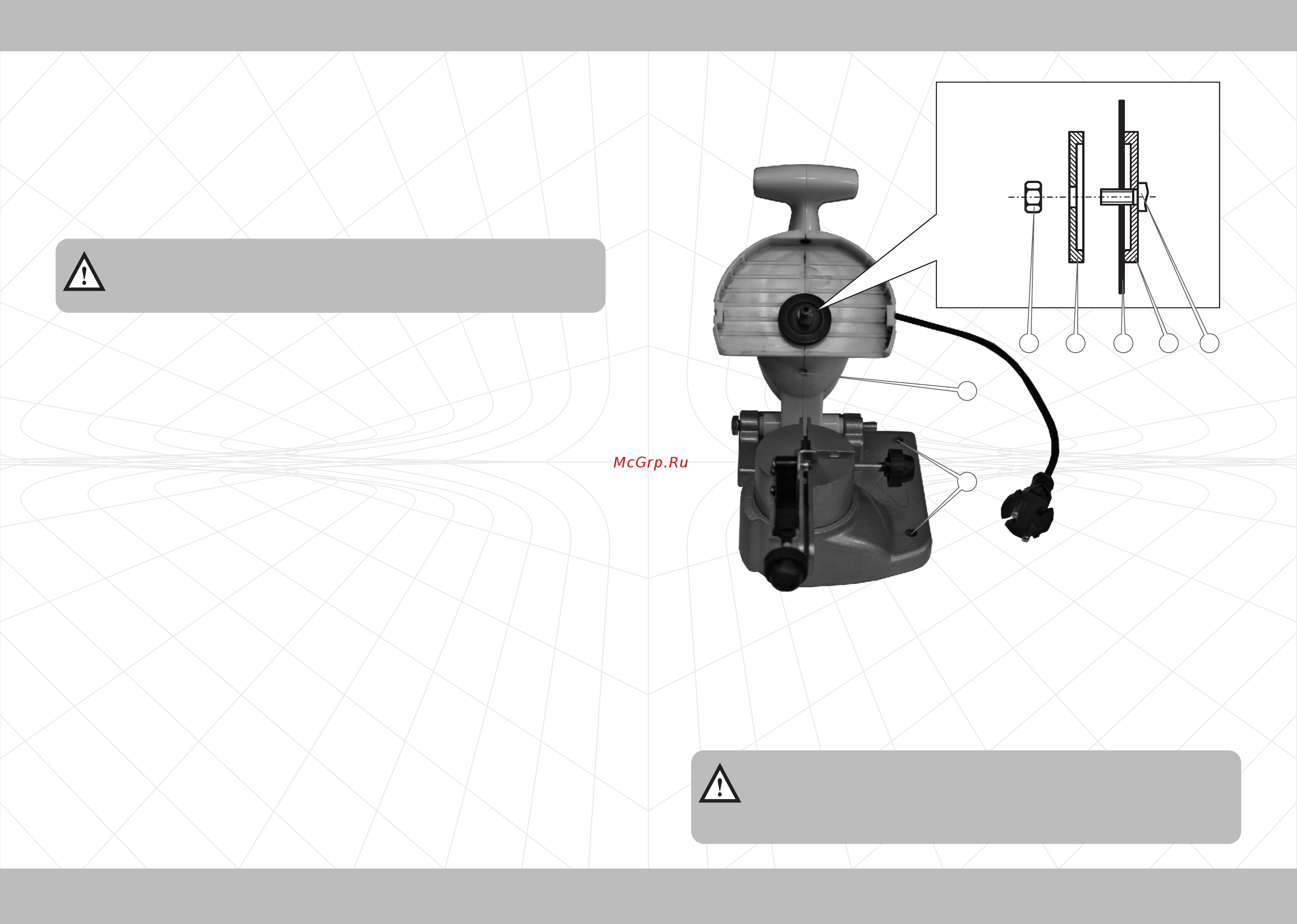

Рисунок 3
6
7
4 5 3 1 2
