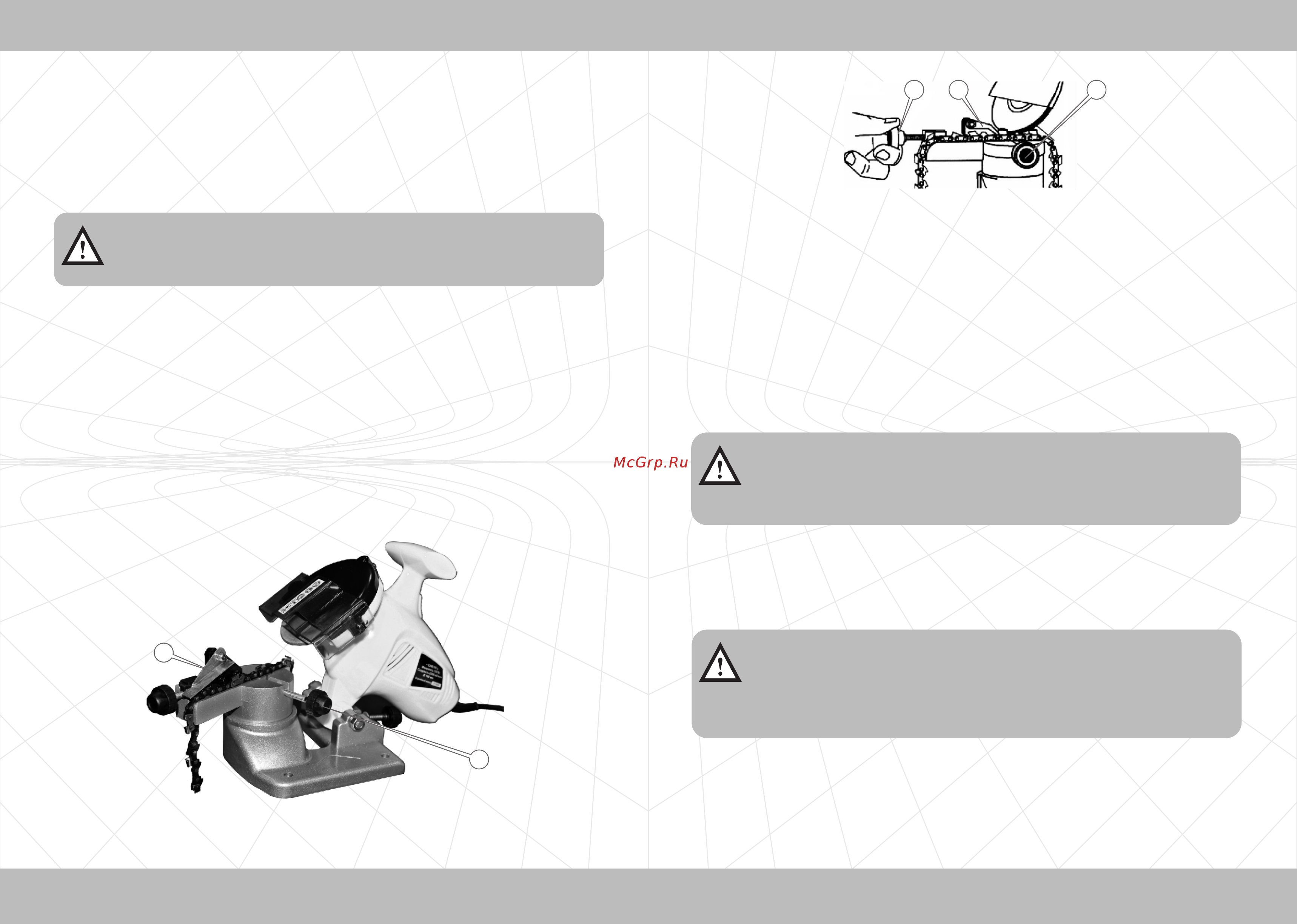

38 39
ЕКСПЛУАТАЦІЯ ЕКСПЛУАТАЦІЯ
4.3.3. Правила заточування ланцюга
Перш ніж приступити до заточуванню ланцюга, перевірте ланцюг на
наявність пошкоджень за наступними ознаками:
џ ланцюг розтягнутий (натягувач пили не забезпечує належного натягу
ланцюга);
џ зігнуті або занадто зношені ланки ланцюга;
џ пошкоджені зубці ланцюга;
џ присутній люфт заклепок;
џ зношені головки заклепок.
Ознакою необхідності зміни ланцюга або заточування зубців ланцюга є поява
дрібної стружки. Крім цього, робота затупленим ланцюгом призводить до
надмірного тиску оператора на інструмент і може призвести до заклинювання
такого ланцюга в деревині, що різко збільшує вірогідність виведення з ладу
ведучої зірочки і призводить до аварійного перегріву пиляльного інструменту.
Кожна ланка ланцюга пили складається з двох зубців: ріжучого зубця (1) і
зубця-обмежувача (2) (див. мал. 6). Наскільки ефективним буде процес пиляння,
залежить від різниці по висоті між цими двома зубцями. Оптимальний показник –
ріжучий зубець вищій за зубець-обмежувача на 0,5-0,8 мм.
Щоб увімкнути станок, під'єднайте виріб до відповідного джерела
електроживлення та натисніть клавішу «Вмикання/Вимикання», встановивши її в
положення «І».
Щоб вимкнути виріб, натисніть клавішу «Вмикання/Вимикання», встановивши
її в положення «0». Від'єднайте виріб від джерела електроживлення.
1. Підійміть шаблон для точної фіксації ланцюга (1) і звільніть гвинт затиску
ланцюга (2) (див. мал. 4).
2. Установіть ланцюг напрямними ланками в паз для ланцюга (16) (див. мал. 1),
між притискними губками (5) (див. мал. 2).
3. Опустіть шаблон для точної фіксації ланцюга (1), щоб шаблон розташо-
вувався впритул до тильної сторони різального зуба (див. мал. 5), зафіксуйте
ланцюг в цьому положенні гвинтом (2).
4. За допомогою регулювального гвинта фіксатора ланцюга (3) (див. мал. 5)
забезпечте надійну фіксацію ланцюга, щоб не дати можливість ланцюгу
переміщатися в пазу в процесі заточування.
5. Установіть необхідний кут заточування ріжучого зуба в залежності від типу
ланцюга.
6. Установіть необхідну глибину заточування ланцюга, використовуючи
обмежувач нахилу точильного диска (20) (див. мал. 1).
4.3.2. Встановлення ланцюга
Перш ніж установлювати ланцюг, від'єднайте виріб від
живильної електричної мережі.
Перш ніж установлювати ланцюг, від'єднайте виріб від
живильної електричної мережі.
УВАГА!УВАГА!
Якщо під час перевірки ланцюга виявлено хоча б одне з
перерахо ваних вищ е пошкоджень, даний ланцюг
використовувати забороняється.
Якщо під час перевірки ланцюга виявлено хоча б одне з
перерахо ваних вищ е пошкоджень, даний ланцюг
використовувати забороняється.
УВАГА!УВАГА!
Щоб робота ланцюговою пилою була ефективною і безпечною,
зубці ланцюга повинні бути гострими і належним чином
заточеними. Ніколи не використовуйте пилу із затупленим
ланцюгом.
Щоб робота ланцюговою пилою була ефективною і безпечною,
зубці ланцюга повинні бути гострими і належним чином
заточеними. Ніколи не використовуйте пилу із затупленим
ланцюгом.
УВАГА!УВАГА!
Малюнок 4
Малюнок 5
1
2
3 1 2
