![Кентавр СЗ-100 [4/28] Страница 4](/img/pdf.png)
Кентавр СЗ-100 [4/28] Страница 4
![Кентавр СЗ-100 [4/28] Страница 4](/views2/1262912/page4/bg4.png)
6 7
ОПИСАНИЕ И ВНЕШНИЙ ВИДИЗДЕЛИЯ
1.2. Внешний вид
Спецификация к рисунку 1.
ОПИСАНИЕ ИЗДЕЛИЯ И ВНЕШНИЙ ВИД
21
1
2
3
4 5 6 7 8 9
11
12
13
141617181920
10
15

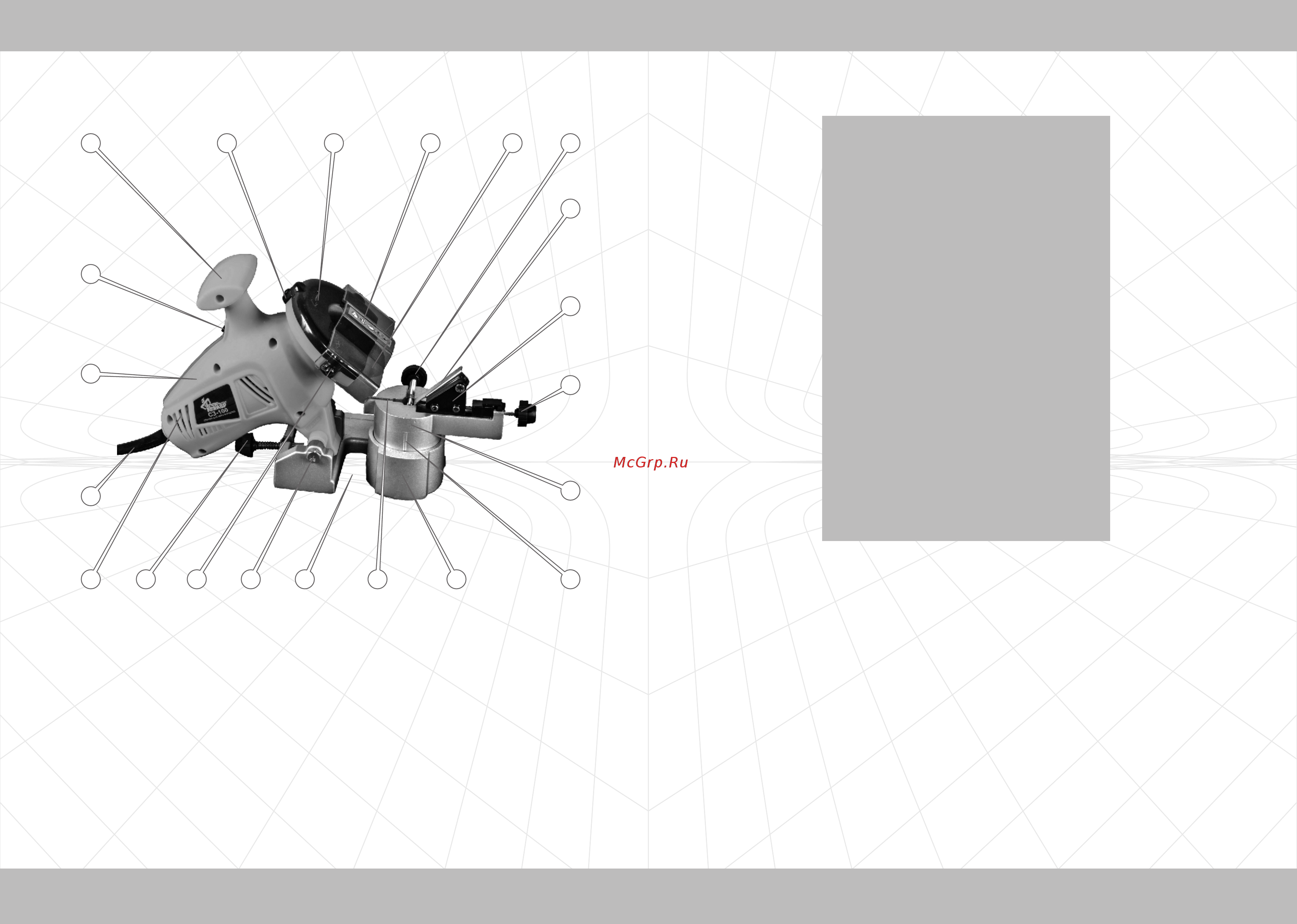

Рисунок 1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
Сетевой кабель с силовой вилкой.
Корпус электродвигателя.
Клавиша «Вкл/Выкл».
Рукоятка.
Винт фиксации защитного кожуха
точильного диска.
Защитный кожух точильного диска.
Пластиковая подвижная защита.
Точильный диск.
Винт зажима цепи.
Шаблон для точной фиксации цепи.
Фиксатор цепи.
Регулировочный винт фиксатора
цепи.
Поворотная база.
Градуированная шкала угла заточки
режущих зубьев.
Алюминиевая станина.
Паз для цепи.
Проем для цепи.
Ось соединения силового агрегата
со станиной.
Винты фиксации пластиковой
подвижной защиты.
Ограничитель наклона
точильного диска.
Вентиляционные отверстия.
