8 9
КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ

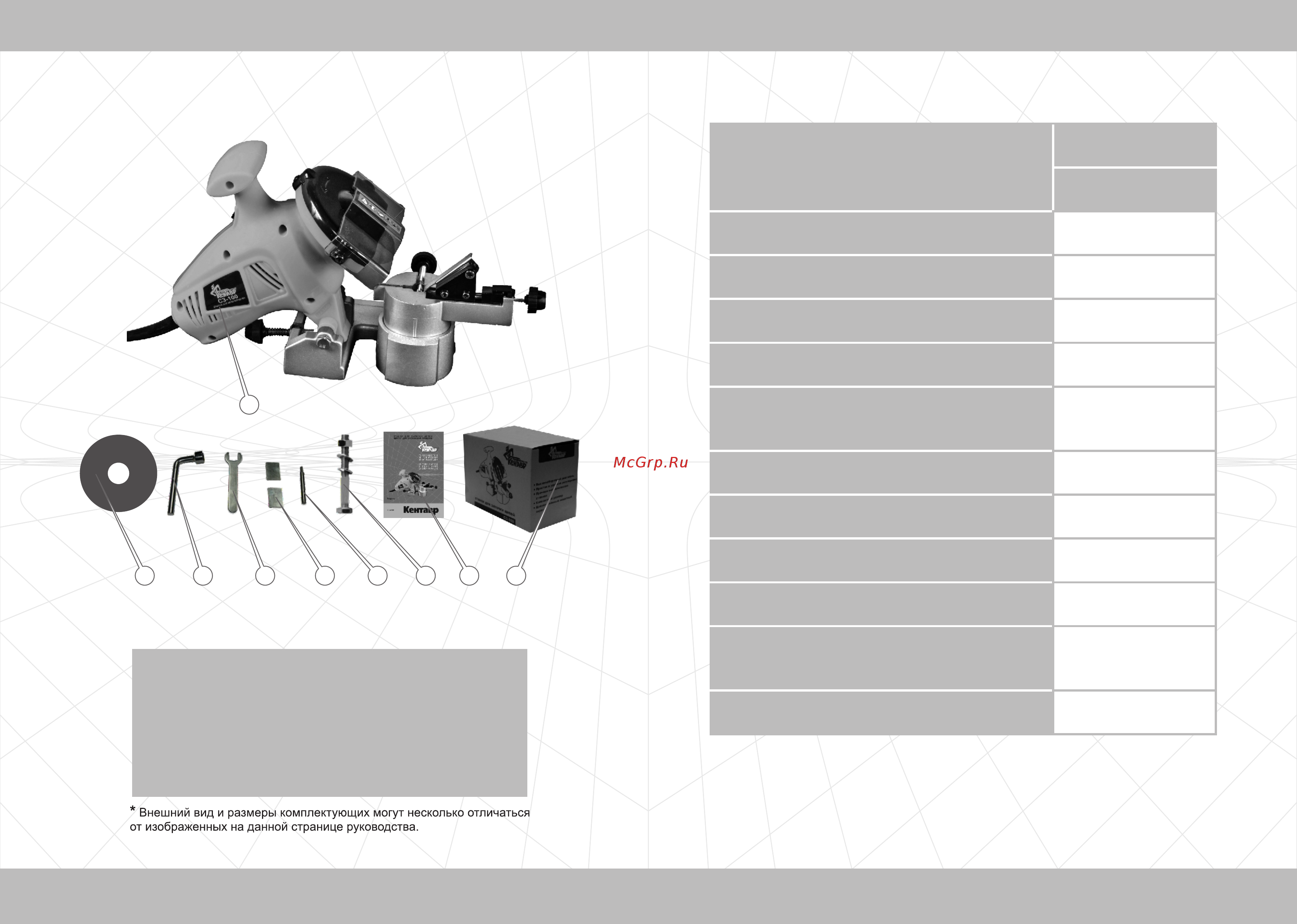

2.1. Комплектация*
2. КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ2. КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
Модель
СЗ-100
Напряжение переменного тока, В
220
Частота тока, Гц
50
Максимальная потребляемая мощность, Вт
180
Частота вращения шпинделя, об/мин
6300
Диаметр точильного диска, мм
- наружный
- посадочный
100
10
Толщина точильного диска, мм
3,2
Угол регулировки заточки, град
±35
Звуковое давление, дБ
86
Вибрационная нагрузка, м/с²
3,21
Габаритные размеры, мм
- изделия
- упаковки
290х160х200
300х170х210
Масса нетто/брутто, кг
2,1 / 2,5
1.
2.
3.
4.
5.
6.
7.
8.
9.
Станок для заточки цепей.
Точильный диск.
Ключ торцевой S=13 мм.
Ключ рожковый S=13 мм.
Прижимные губки.
Штифт фиксации вала редуктора.
Ось соединения силового агрегата со станиной.
Руководство по эксплуатации.
Упаковка.
Рисунок 2
2.2. Технические данные
3
4 6 632 4 5 7 8 9
1
