ЕКСПЛУАТАЦІЯ
ЕКСПЛУАТАЦІЯ
Заточування ланцюга необхідно починати із заточування ріжучих зубців (1)
(див. мал. 6). Заточування зубців здійснюйте рівномірно, спочатку кожен другий
зубець з одного боку ланцюга, а потім кожен другий зубець з протилежного боку.
Довжина всіх ріжучих зубців ланцюга повинна бути однаковою. Ні в якому разі не
можна допускати, щоб довжина ріжучих зубців була різною. Якщо зубці будуть
мати різну довжину, це може призвести до травми або виведення з ладу виробу
(див. мал. 7).
Перш ніж просувати ланцюг в пазу та заточувати наступний зубець, встановіть
клавішу «Вмикання/Вимикання» в положення «Вимкнено» і дочекайтеся повної
зупинки точильного диска. Лише тоді, коли диск повністю припинить свій
обертовий рух, звільніть кріпильний гвинт (2) (див. мал. 5) і просуньте ланцюг в
пазу для заточування наступного зубця.
Під час заточування наступного зубця ланцюга немає необхідності заново
регулювати положення шаблону для точної фіксації ланцюга. Досить встановити
ріжучий зубець впритул до шаблону і зафіксувати це положення гвинтом (2) (див.
мал. 5), не допускаючи вільного переміщення ланцюга в пазу в процесі
заточування.
Заточування ріжучих зубців
Встановлення кута заточування
Установіть необхідний кут заточування ріжучого зубця, поєднавши мітку
поворотною бази (13) з необхідним значенням градуйованої шкали (14) (див.
мал. 1).
Розміщення точильного диска (2) відносно ріжучого зубця, що підлягає
заточуванню (1), зображено на малюнку 8.
Дуже важливо під час заточування ріжучих зубців установити необхідну
глибину заточування – глибина у всіх зубців повинна бути однаковою.
Після того, як будуть заточені всі ріжучі зубці ланцюга, необхідно заточити
зубці-обмежувачі.
Щоб заточити зубці-обмежувачі, необхідно використовувати спеціальний
шаблон та плоский напилок. Накладіть шаблон на зубець-обмежувач, і
поперемінно заточіть напилком кожен зубець-обмежувач до рівня шаблону. У
шаблона є два положення: S ("soft", м'який) - для м'яких порід деревини і H ("hard",
твердий) - для твердих порід деревини.
ПРИМІТКА!
Як правило, кут заточення ріжучих зубців ланцюга
становить 25°-30°. Інформація про кут заточування зубців
відображена на заводській упаковці ланцюга.
Заточування зубців-обмежувачів
ПРИМІТКА!
Правильне заточування зубців ланцюга можна здійснити
лише за допомогою спеціальних шаблонів та інструмен-
тів, які відповідають даному типу ланцюга і купуються
окремо.
Змінювати кут заточування ланцюга необхідно лише коли
станок знеструмлений.
Змінювати кут заточування ланцюга необхідно лише коли
станок знеструмлений.
УВАГА!УВАГА!

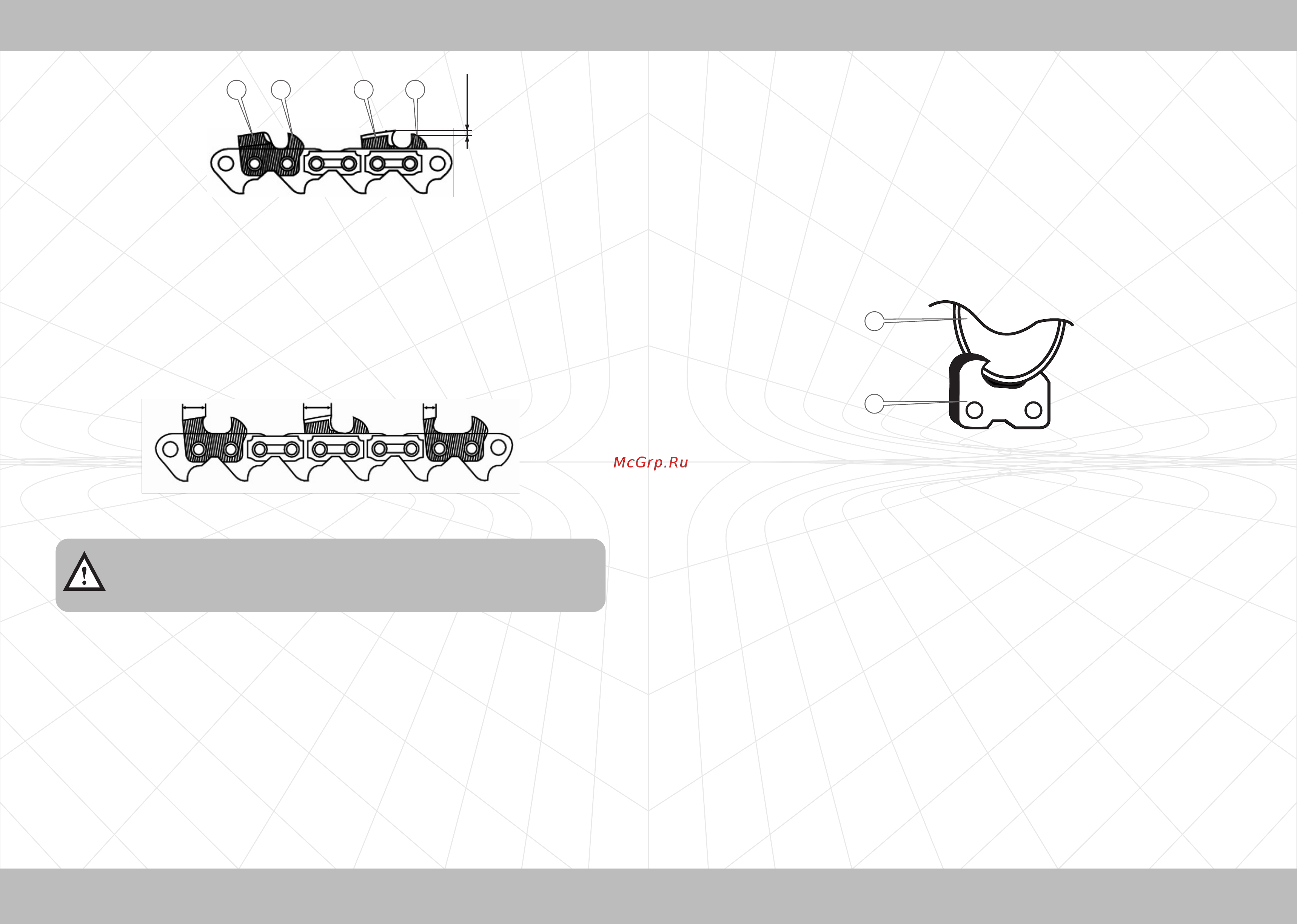

Малюнок 8
Малюнок 6
Малюнок 7
1 2
0,5...0,8
1 2
1
2
