16 17
ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ
4.3.3. Правила заточки цепи
Прежде чем приступить к заточке цепи, проверьте цепь на наличие
повреждений по признакам:
џ цепь растянута (натяжитель пилы не обеспечивает натяжение цепи);
џ согнуты или сильно изношены звенья цепи;
џ повреждены зубья цепи;
џ присутствует люфт заклепок;
џ изношены головки заклепок.
Признаком необходимости смены цепи или заточки зубьев цепи является
появление мелкой стружки. Помимо этого, работа тупой цепью приводит к
чрезмерному давлению оператора на инструмент и может привести к
заклиниванию такой цепи в древесине, что резко увеличивает вероятность
поломки ведущей звездочки и ведет к аварийному перегреву пилы.
Каждое звено цепи пилы состоит из двух зубьев: режущего зуба (1) и зуба-
ограничителя (2) (см. рис. 6). Насколько эффективным будет процесс пиления,
зависит от разницы по высоте между этими двумя зубьями. Оптимальный
показатель – режущий зуб выше зуба-ограничителя на 0,5 - 0,8 мм.
Чтобы включить станок, подсоедините изделие к соответствующему
источнику электропитания и нажмите клавишу «Вкл/Выкл», переведя ее в
положение «І».
Чтобы отключить изделие, нажмите клавишу «Вкл/Выкл», переведя ее в
положение «0». Отсоедините изделие от источника электропитания.
1. Откиньте шаблон для точной фиксации цепи (1) и ослабьте винт зажима цепи
(2) (см. рис. 4).
2. Установите цепь направляющими звеньями в паз для цепи (16) (см. рис. 1),
между прижимными губками (5) (см. рис. 2).
3. Опустите шаблон для точной фиксации цепи (1), чтобы шаблон располагался
впритык к тыльной стороне режущего зуба (см. рис. 5), зафиксируйте цепь в
этом положении винтом (2).
4. С помощью регулировочного винта фиксатора цепи (3) (см. рис. 5) обеспечьте
надежную фиксацию цепи, чтобы не дать возможность цепи перемещаться в
пазу в процессе заточки.
5. Установите необходимый угол заточки режущего зуба в зависимости от типа
цепи.
6. Установите необходимую глубину заточки цепи, используя ограничитель
наклона точильного диска (20) (см. рис. 1).
4.3.2. Заправка цепи
Прежде чем осуществлять заправку цепи, отключите изделие
от питающей электросети.
Прежде чем осуществлять заправку цепи, отключите изделие
от питающей электросети.
ВНИМАНИЕ!ВНИМАНИЕ!
Если в ходе проверки цепи обнаружено хотя бы одно из
вышеперечисленных повреждений, замените цепь на новую
Если в ходе проверки цепи обнаружено хотя бы одно из
вышеперечисленных повреждений, замените цепь на новую
ВНИМАНИЕ!ВНИМАНИЕ!
Чтобы работа цепной пилой была эффективной и безопасной,
зубья цепи должны быть острыми и правильно заточенными.
Никогда не эксплуатируйте пилу с затупленной цепью.
Чтобы работа цепной пилой была эффективной и безопасной,
зубья цепи должны быть острыми и правильно заточенными.
Никогда не эксплуатируйте пилу с затупленной цепью.
ВНИМАНИЕ!ВНИМАНИЕ!

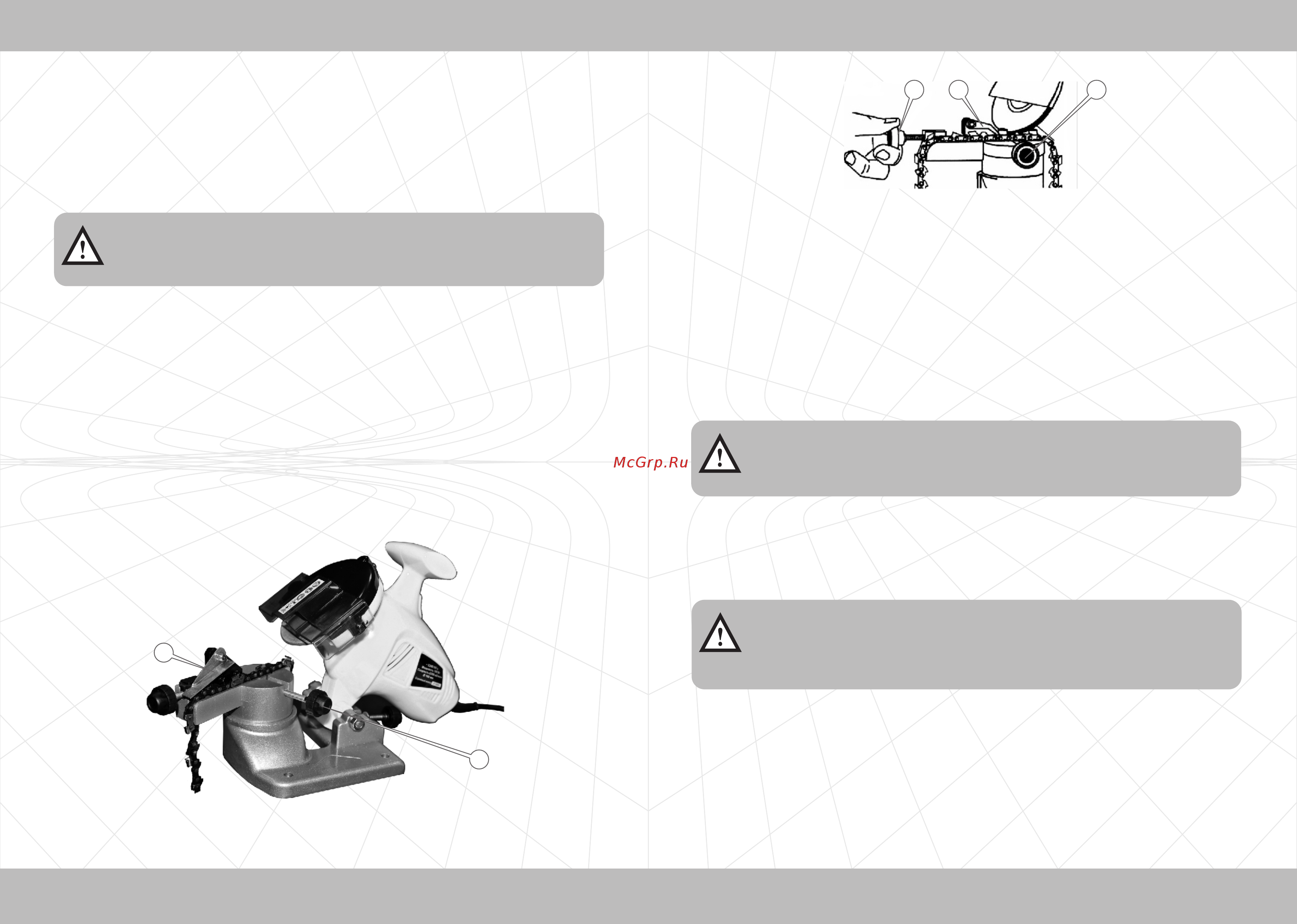

Рисунок 4
Рисунок 5
1
2
3 1 2
