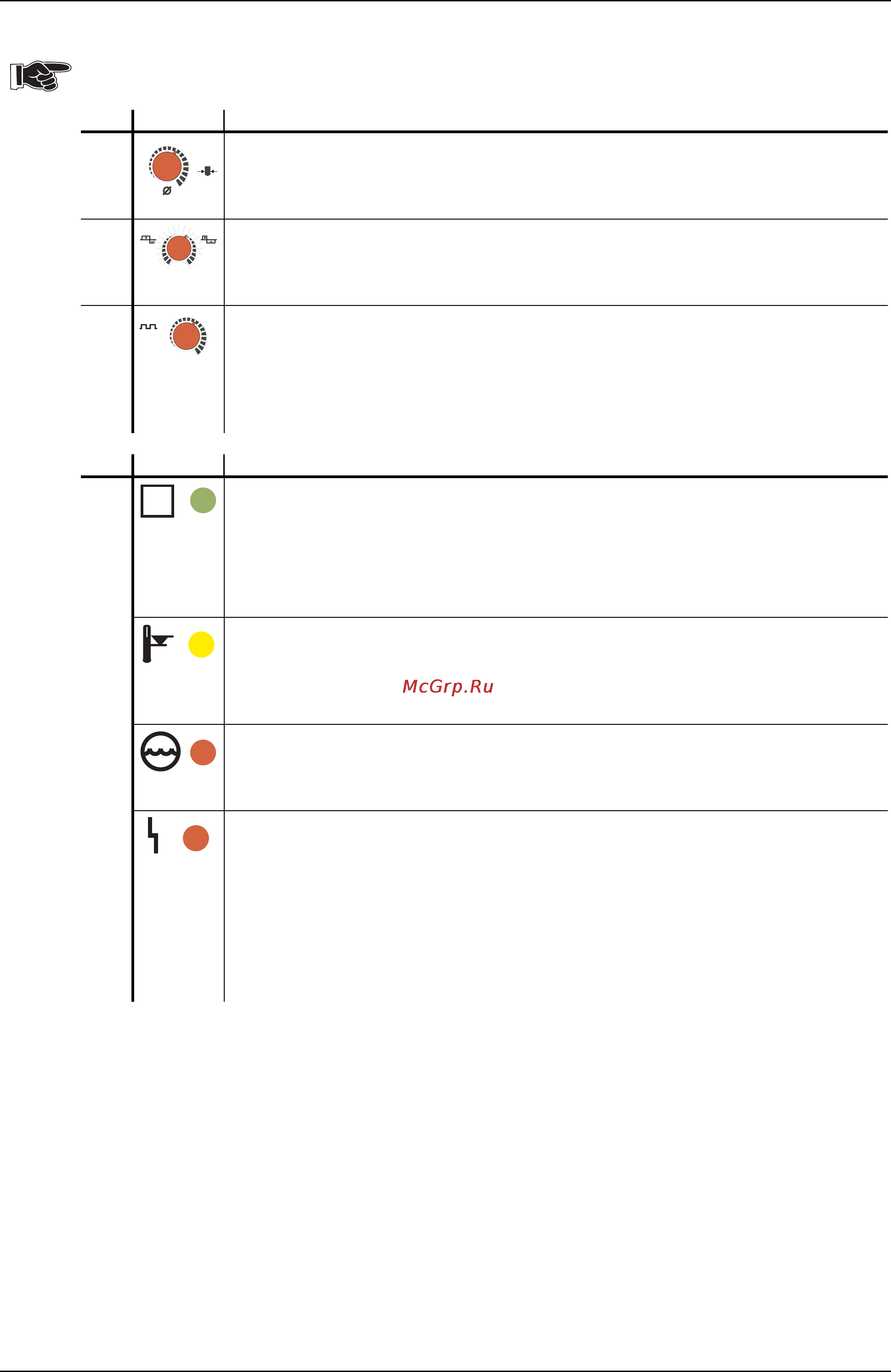

3 Описание функций
3/6
Только для T2.05:
Поворотные ручки поз. T1, U1 и V1 используются только в режиме сварки JOB 0 (см. раздел 3.2).
Индикаторы S1.3 , S1.2 и S1.1 отключены.
Поз. Символ Описание
T1
1,01,0
1,61,6
2,42,4
3,23,2
4>4>
mmmm
Диаметр вольфрамового электрода (режим ВИГ):
1,0 … 4,0 мм.
(дополнительные сведения см. в описании поз. S1.3)
U1
00
+10+10
+20+20
+30+30 -30-30
-20-20
-10-10
%%
Баланс полуволн сварочного тока (режим ВИГ):
-30% … +30%.
(дополнительные сведения см. в описании поз. S1.2)
V1
5050
7575
100100
125125
150150
17517 5
200200
HzHz
Частота сварочного тока (режим ВИГ):
50 … 200 Гц.
Максимальное устанавливаемое значение частоты зависит от установок основного
сварочного тока.
(дополнительные сведения см. в описании поз. S1.1)
Поз. Символ Описание
W1
SS
Только для T2.05 (ВИГ и ручная сварка):
Сигнализирует о том, что аппарат можно эксплуатировать в условиях повышенной
электрической опасности (например, при сварке в котлах).
Если индикатор не горит, следует незамедлительно сообщить об этом в службу
технического обслуживания.
Перегрев (ВИГ и ручная сварка):
При перегреве срабатывает термореле силового блока и загорается контрольный
индикатор перегрева. После охлаждения можно продолжать сварку без каких-либо
дополнительных мер.
Недостаток охлаждающей жидкости (режим ВИГ):
Сигнализирует о недостаточном количестве охлаждающей жидкости (для аппаратов с
водяным охлаждением).
Общая неисправность (ВИГ и ручная сварка):
При возникновении общей неисправности загорается сигнальный индикатор и
автоматически отключается силовой блок. В случае возникновения кратковременного
одиночного сбоя (например, при кратковременном превышении напряжения в сети)
индикатор загорается и горит в течение короткого промежутка времени. После того, как
индикатор погаснет, сварку можно продолжить. Если индикатор
общей неисправности
загорается и продолжает гореть
длительное время, для устранения причины
неисправности обратитесь к разделу «Устранение неисправностей».
