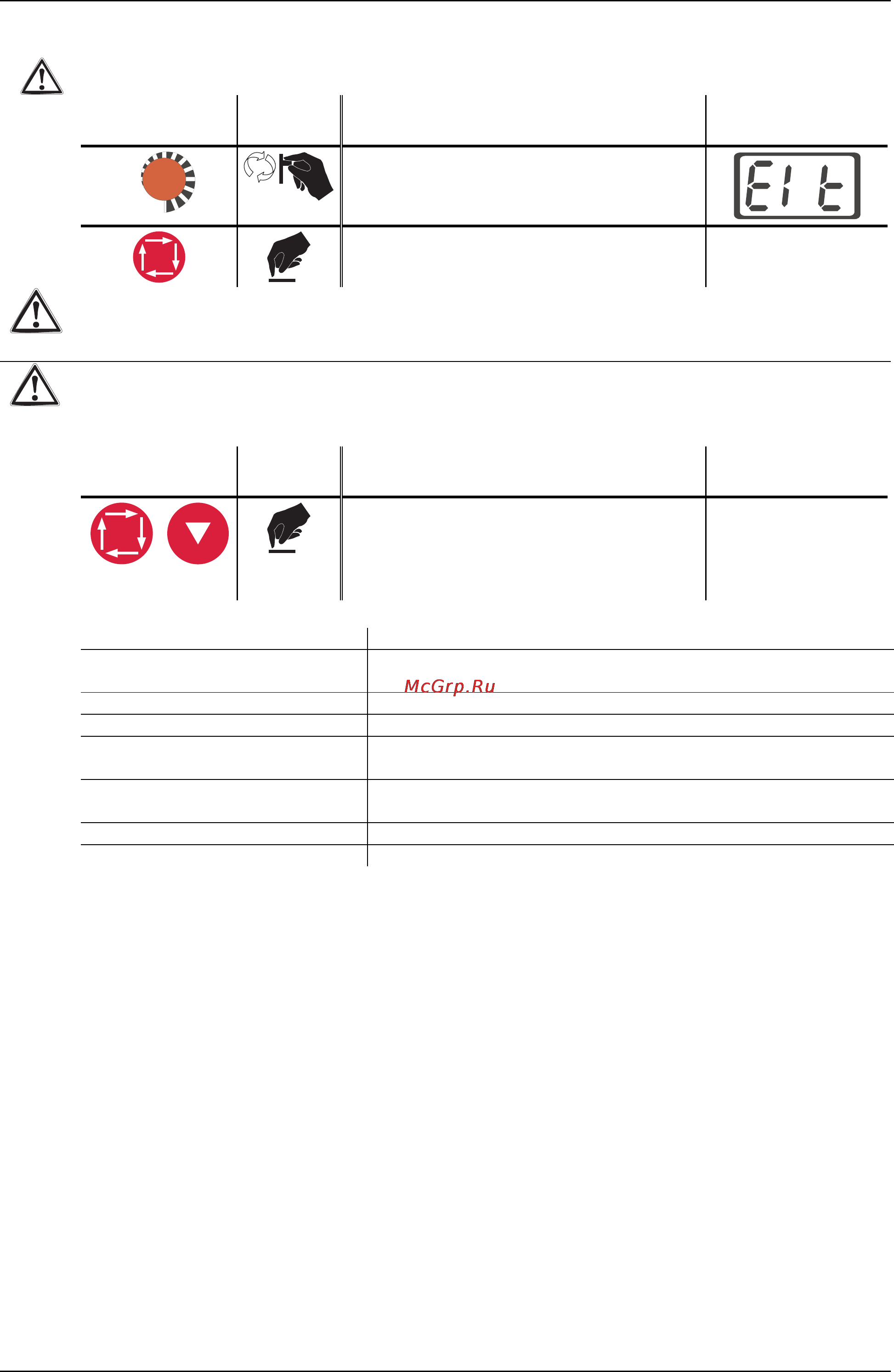

3 Описание функций
3/27
3.9.6 Выход из меню "Основные установки"
Для доступа к пунктам меню и настройкам выполните указания в разделе 3.9
Орган управления Действие Результат Индикация на
дисплее
AMPAMP
JOB
Поворачивать ручку (H1) до тех пор, пока на
дисплее не появится надпись, показанная на
рисунке справа.
Выход из меню возможен только в вышеуказанном порядке.
3.10 Восстановление заводских настроек
Все данные, установленные и сохраненные заказчиком в памяти, будут потеряны!
Вместе с установленными значениями параметров (см. раздел 3.1) будут сброшены в исходное
(заводское) состояние все остальные настройки, как например, режим горелки, скорость
нарастания/спада и т.п.
Орган управления Действие Результат Индикация на
дисплее
Одновременное нажатие кнопок (G1) и (B1)
при включении сварочного аппарата.
На заводе устанавливаются следующие значения:
Параметр Заводское значение
Возможность настройки
заблокирована или разрешена
Разрешена
Режим горелки 1
Время нарастания и спада тока 0,3 с / 0,1 с
Относительные или абсолютные
значения
Относительные
Настройка ограничения
потребляемого тока
16 А
Код изготовителя 000
положительный импульс зажигания выключен (DC-)
