6 Техническое обслуживание и уход
6/2
6.2.3 Измерение сопротивления изоляции
Отключить аппарат от сети. Вынуть вилку сетевого кабеля из розетки!
Открыть сварочный аппарат и тщательно очистить его согласно описанию, приведенному
выше.
Включить сетевой выключатель.
• Сопротивление изоляции между сетью и корпусом
Включить сетевой выключатель.
а) Аппараты с промежуточным контактором:
Открыть аппарат. Измерение производится между входными клеммами сетевого
контактора и корпусом, а также между выходными клеммами сетевого контактора и
корпусом. На входе необходимо выполнить измерение относительно каждой клеммы, а
на выходе – только относительно одной.
Величина сопротивления должна быть > 2,5 МОм.
б) Инверторные аппараты:
Измерение производится между фазным контактом сетевой вилки и корпусом.
Величина сопротивления должна быть > 2,5 МОм.
• Сопротивление изоляции между цепью сварочного тока и корпусом
Измерение производится между гнездом сварочного тока и защитным проводом.
Величина сопротивления должна быть > 2,5 МОм.
• Сопротивление изоляции между сетью и цепью сварочного тока
Включить сетевой выключатель.
а) Аппараты с промежуточным контактором:
Измерение производится между выходными клеммами сетевого контактора и гнездом
сварочного тока.
Величина сопротивления должна быть > 5,0 МОм.
б) Инверторные аппараты:
Измерение производится между фазным контактом сетевой вилки и гнездом сварочного
тока.
Величина сопротивления должна быть > 5,0 МОм.
6.2.4 Измерение напряжения холостого хода
(согласно IEC 60974 / EN 60974-1 / VDE 0544 T1)
-
+
6u8F
10nF
0...5k
0k2
1k0
V
Вход
Диоды такие же как 1N 4007

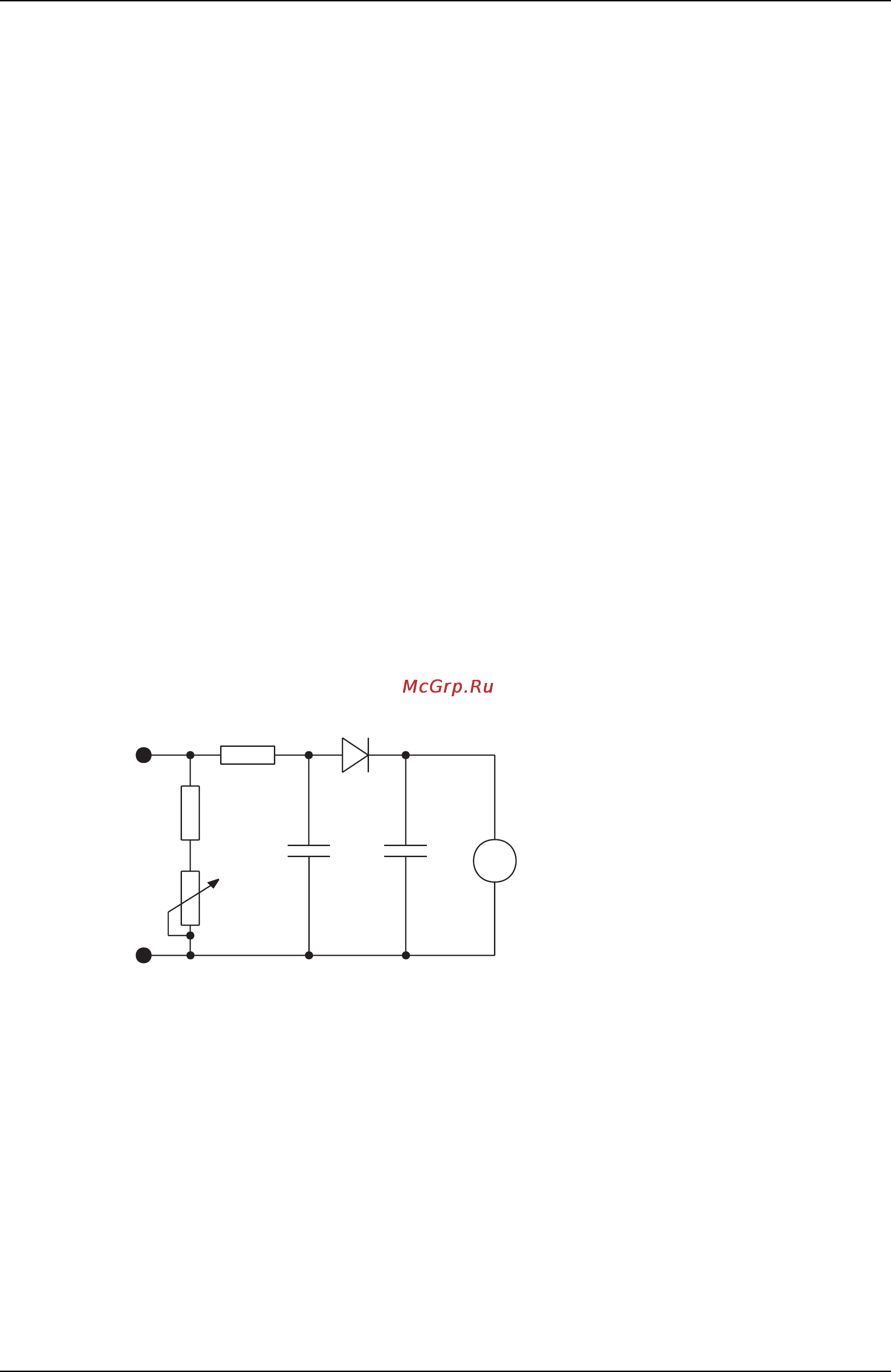

Схема измерений для максимальных значений
Измерительную схему, представленную
на рис. 1, подключить к гнездам
сварочного тока.
Вольтметр должен показывать среднее
значение. Во время измерения изменять
сопротивление потенциометра от 0 кОм
до 5 кОм.
Отклонение измеренного напряжения от
напряжения (U
0
), указанного в табличке с
номинальными данными, не должно
превышать 10%, а само напряжение не
должно превышать 113 В.
6.2.5 Проверка функционирования сварочного аппарата
Проверка функционирования производится в соответствии с типом аппарата.
6.3 Ремонт
Ремонт и техническое обслуживание должны осуществляться только квалифицированным
персоналом.
По всем вопросам технического обслуживания следует обращаться в специализированное
торговое предприятие, в котором был приобретен аппарат.
Возврат аппарата в оговоренных случаях может производиться только через это
предприятие.
Для замены используйте только фирменные запасные детали.
При заказе запасных деталей необходимо указывать тип аппарата, серийный номер и номер
изделия, типовое обозначение и номер запасной детали.
В случае проведения технического обслуживания или ремонта данного аппарата
неквалифицированными или неуполномоченными лицами гарантийные обязательства
аннулируются.
